Чертеж схемы подвешивания внутреннего блока
Предупреждение
Затяните прочно болты и гайки. Недостаточная затяжка креплений может
привести к падению блока кондиционера.

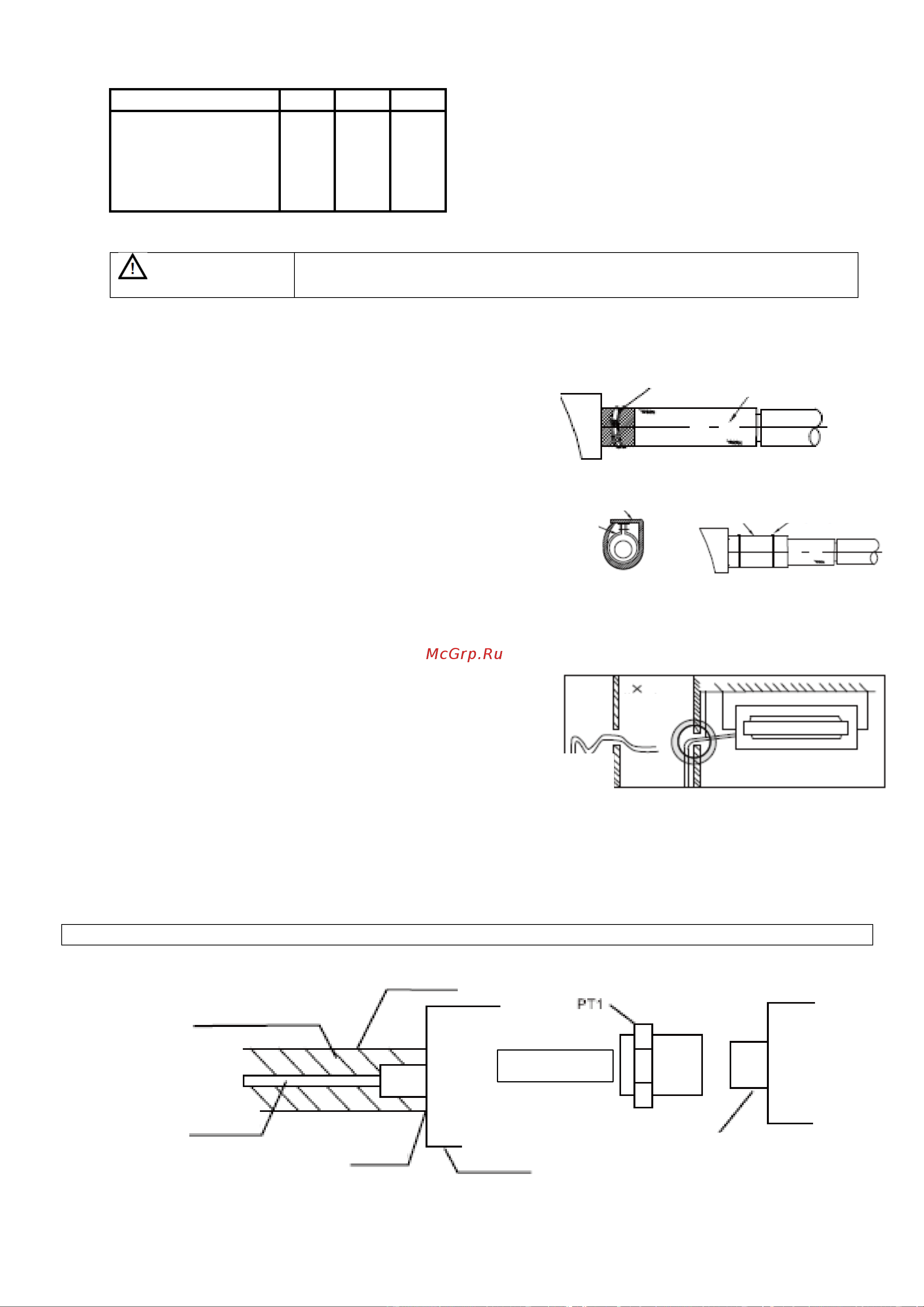

Монтаж дренажной трубки
1. Дренажную трубку изолируют, как описано ниже:
(1) Используют зажим, чтобы зафиксировать соединитель
дренажной трубки, как показано на рисунке 1.
(2) Надевают изоляционную трубку на зажим, как
показано на рисунке 2.
(3) Фиксируют изоляционную трубку с помощью двух
хомутов, как показано на рисунке 3.
Дренажная трубка должна быть установлена с уклоном
вниз (1/50~1/100).
Если дренажная трубка будет проложена с подъемами и
спусками или поднята вверх, вода будет стекать обратно и
образовывать течи.
2. В качестве наружной соединительной трубки для
подачи воды или переливной трубки используйте
соединительную трубку для подачи воды, выполненную
из мягкого материала.
3. Не прилагайте чрезмерное усилие на дренажное
соединение внутреннего блока при подключении трубки.
4. Соединение – РТ1.
5. С каждой стороны внутреннего блока предусмотрено
дренажное отверстие; неиспользуемые дренажные
отверстия необходимо закрыть.
Примечание: дренажная трубка должна быть покрыта теплоизоляционным материалом; отсутствие
теплоизоляционного материала может привести к появлению течей конденсата или воды.
Теплоизоляционный материал: резиновая изоляционная трубка толщиной более 8 мм
Зажим
Дренажная трубка
Рисунок 1
Изоляционная трубка
Зажим
Рисунок 2
Рисунок 3
Изоляционная
трубка
Хомут (х2)
Подъем
Дренажный
отвод
Х
Дренажное отверстие
Дренажная трубка
Дренажное отверстие
Внутренний блок
Дренажная трубка
Теплоизоляционный материал
Плотная подгонка
