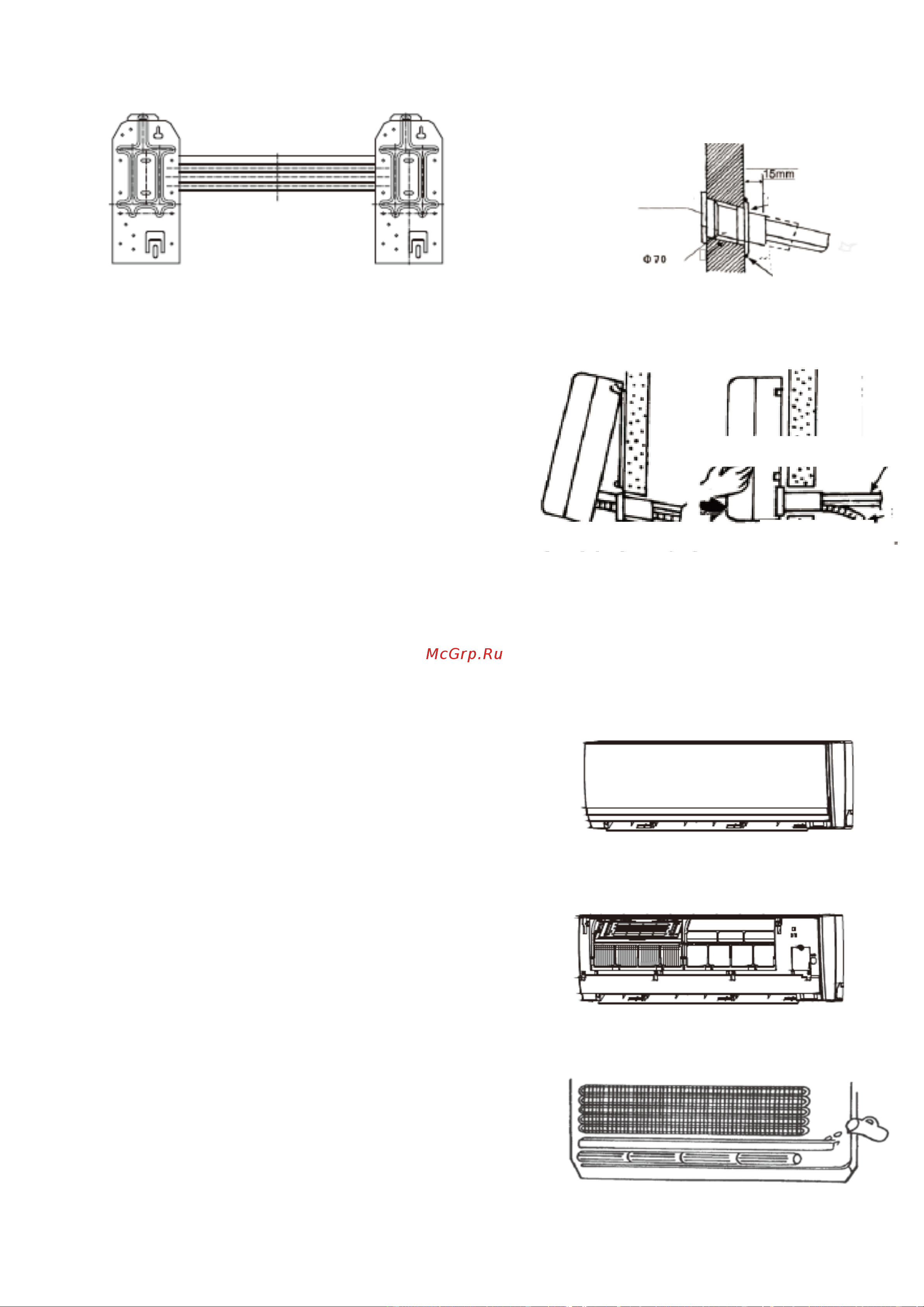

Монтаж
1. Закрепите монтажную пластину на стене с помощью 4 винтов с крестовым шлицем.
Убедитесь, что пластина установлена ровно по
горизонтали и вертикали. Стена должна быть
достаточной прочной, чтобы гасить вибрации,
создаваемые блоком.
2. Просверлите отверстие диаметром 70 мм в нижней
левой или правой части пластины. Отверстие должно
немного выступать наружу.
3. Повесьте внутренней блок на монтажную пластину;
убедитесь, что фиксаторы внутреннего блока зашли в
правые отверстия монтажной пластины.
4. Воздухозаборная часть блока оснащена фиксатором
для антибактериальной сетки.
Откройте крышку и установите сетку.
Закройте крышку.
5. Прижимайте внутренний блок к нижней правой и
левой стороне монтажной пластины до тех пор, пока
держатели не будут прочно зафиксированы в пазах
(до характерного щелчка).
Проверка дренажа
1. Снимите решетку внутреннего блока.
В ходе проведения технического обслуживания решетку
снимают следующим образом:
Открутите два винта, расположенные с обеих сторон
передней части решетки, как показано на рисунке;
Потяните решётку на себя, удерживая ее за нижнюю
часть;
Повторите операцию в обратной последовательности,
чтобы установки решётку на место. Убедитесь, что
решетка установлена правильно (способ установки
решетки слегка отличается в зависимости от модели
кондиционера).
2. Проверка дренажа
Вылейте чашку воду в пластиковый дренажный лоток;
Убедитесь, что вода поступает через дренажное
отверстие внутреннего блока.
Примечание: это изображение показано только для информации
Помещение
Улица
Стена
Трубное соединение
Стеновое защитное кольцо
Замазка
Соединительные кабели
Дренажная трубка
~ 33 ~
