Монтаж

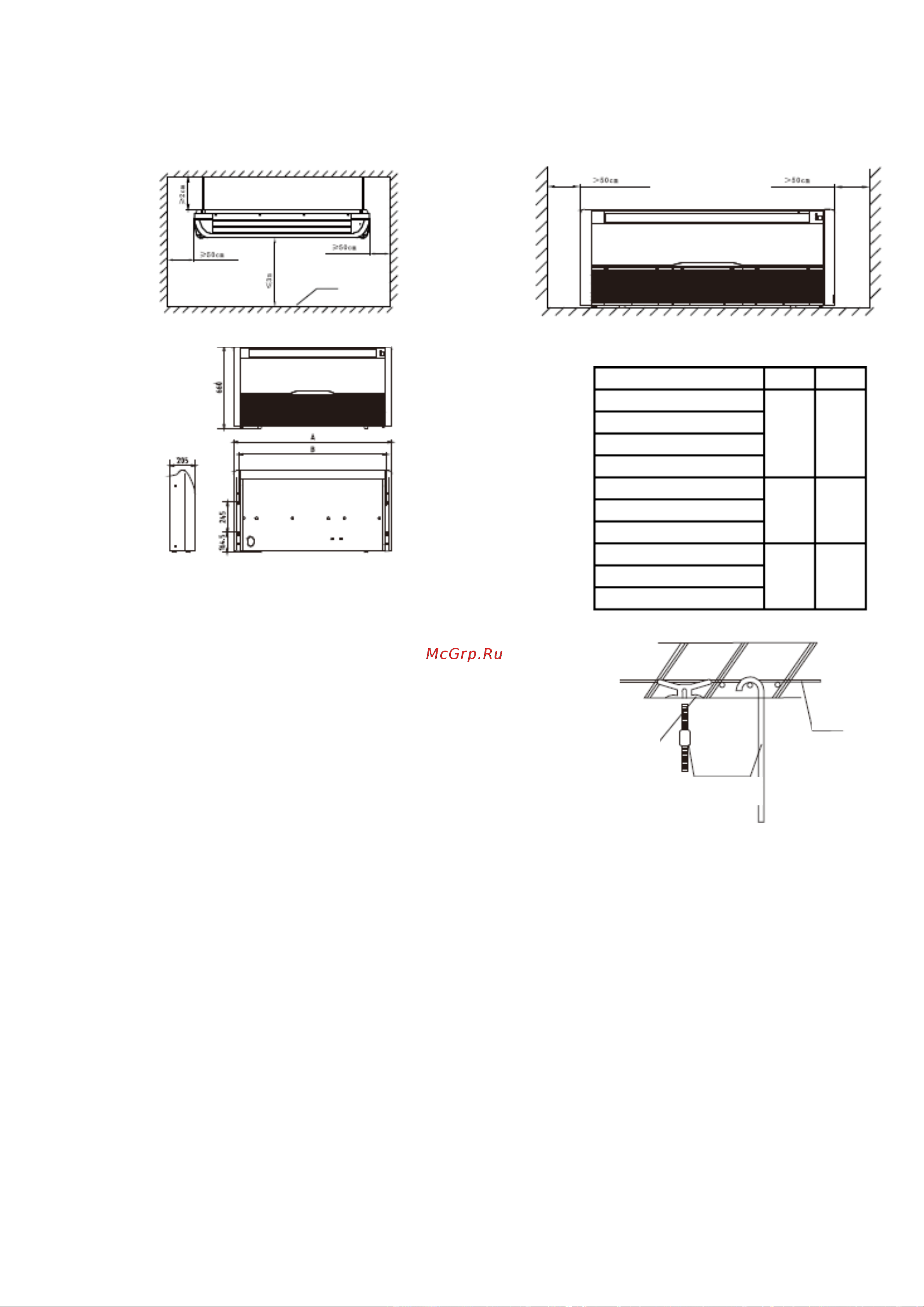

Два варианта монтажа внутреннего блока: потолочный или напольный
Потолочный монтаж
1. Выбор основания для подвешивания кондиционера
Основанием может служить деревянный каркас или
железобетонная конструкция. Такая конструкция должна
быть прочной, надежной и выдерживать вес более 200 кг,
а также длительные вибрационные нагрузки.
2. Крепление основания для подвешивания кондиционера
Подвесные болты крепят, как показано на рисунке или с
помощью стального или деревянного кронштейна.
3. Подвешивание внутреннего блока
Внутренний блок подвешивают, как показано на рисунке:
Регулируют взаимные положения подвесных крюков,
чтобы внутренний блок был выставлен по уровню во всех
проекциях. Для проверки, используют спиртовой уровень;
в противном случае вероятны утечки воды и воздуха.
Затягивают гайки и убеждаются, что крюки прочно
зажаты гайками и шайбами.
После установки блока, убеждаются, что блок
закреплен и обездвижен.
1.Пол
Пол
Размеры внутреннего блока
2.Потолок
Единицы измерений: мм
Тип
А
9000 БТЕ
929 841
12000 БТЕ
16000 БТЕ
18000 БТЕ
24000 БТЕ
1280 1192
30000 БТЕ
36000 БТЕ-10.0 кВт
36000 БТЕ-11.2 кВт
1631 1543
42000 БТЕ
48000 БТЕ
Арматура
Подвесной болт
Вмонтированный
крюк
~ 13 ~
