Устройство обеспечивает одновременную передачу по одному

коаксиальному кабелю сигналов видео, аудио и питания на расстояние

до 500 м (кабель RG6), кабель RG59 – до 400м.

Основные особенности

- Для передачи аудио, видеосигналов (NTSC/PAL) и питания

используется один коаксиальный кабель.

- Входное напряжение: от 100 до 265 В переменного тока.

- Передача аналогового цветного и черно-белого видеосигнала (50/60 к/с)

– не менее 480ТВЛ.

- Встроенная защита от импульсных помех и наводок – TVSS ( между

«LINK OUT with +DC IN» и «LINK OUT with DC OUT»).

Комплект поставки

- VDS2100 Sender-V - передатчик (удаленное устройство) – 1шт.

- VDS2200 Viewer – приемник (локальное устройство) – 1 шт.

- Шурупы – 6 шт.

- Кляммеры ( элементы крепления) – 2 шт.

- Сетевой шнур – 1 шт.

- Провод «DC-DC» (для подачи питания от передатчика VDS2100 Sender-

V к видеокамере) – 1 шт.

- Сетевой адаптер PD102 – 1 шт.

- Паспорт – 1 шт.

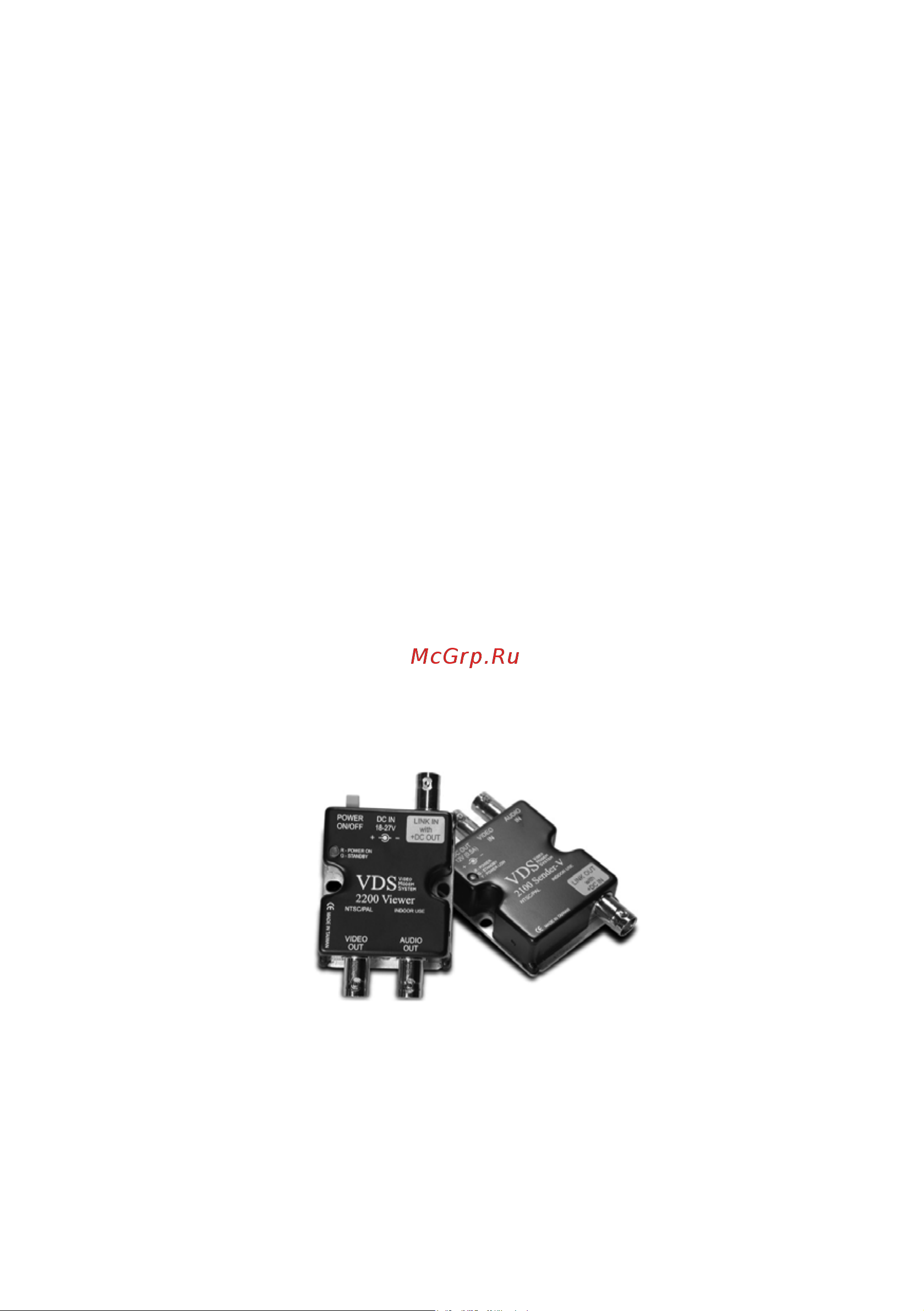

Внешний вид

Передатчик VDS2100 Sender-V (удаленное устройство)

Назначение разъемов:

«AUDIO IN» - получение аудиосигнала от внешнего устройства (напр.

микрофона);
