Схема подключения

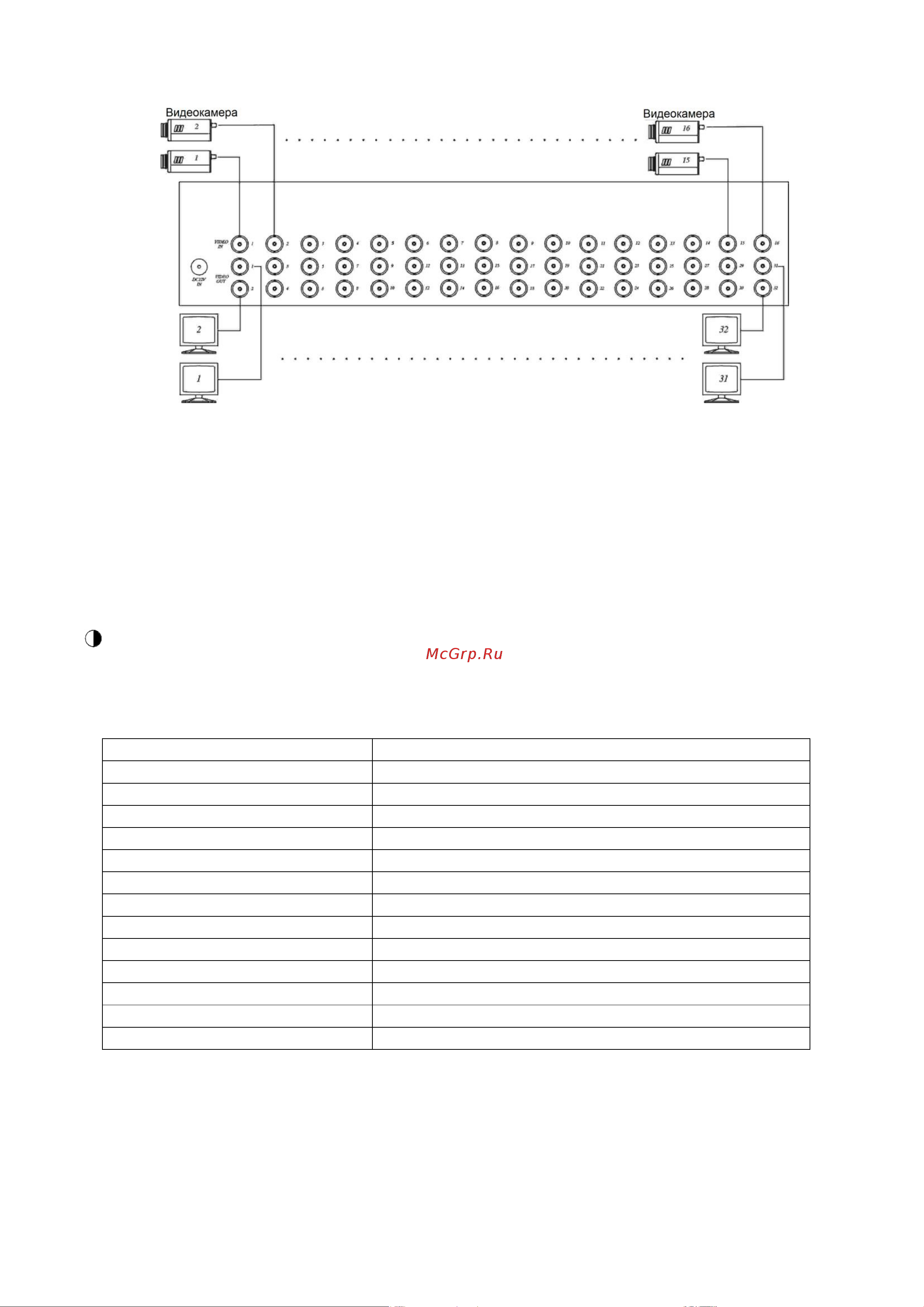

Рис.2 Структурная схема подключения

Настройка изображения

Настройка изображения производится с помощью регуляторов, которые расположены на

передней панели. Каждый канал настраивается отдельно.

☼ - Настройка яркости изображения

- Настройка контрастности изображения

Технические характеристики

Модель

CD1632A

Видеосигнал (вход)

16 (BNC)

Видеосигнал (выход)

32 (BNC)

Видеосигнал

0,8…1,2 В; 75 Ом

Полоса пропускания

10 Гц…10 МГц

Электропитание

12 В пост. тока; 500 мА

Энергопотребление

480 мА

Яркость

есть

Четкость

есть

Температура хранения

0…+80°С

Рабочая температура

0…+40°С

Размеры (Ш х В х Д) (мм)

483 x 88 x 44 (59 с BNC); (2U)

Вес (г)

1400

Материал

Черный металл
