СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ СТАЦИОНАРНЫЕ ДЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ ТМ «FERON» СЕРИИ DH
МОДЕЛИ: DH203, DH204
Инструкция по эксплуатации и технический паспорт
1. Описание
1.1 DH203, DH204 - светильники со светодиодными источниками света предназначены для подсветки лестничных ступеней, стен и
небольших декоративных ниш.
1.2 Светильники предназначены для работы от сети переменного тока с номинальным напряжением 230В/50Гц. Качество электроэнергии
должно соответствовать требованиям ГОСТ 32144-2013.
1.3 Светильники предназначены для накладного монтажа на любую поверхность из нормально воспламеняемого строительного
материала.
2. Технические характеристики*:
Модель
DH203
DH204
Рабочее напряжение питания
230В
Диапазон рабочего напряжения
85-265В
Частота сети
50Гц
мощность
5Вт
5Вт
Тип и количество светодиодов
1*CoB
1*CoB
Световой поток
40лм
50лм
Индекс цветопередачи
>80
Цветовая температура
4000К
Материал корпуса
алюминий
Материал рассеивателя
стекло
Цвет корпуса
См. на упаковке
Степень защиты от пыли и влаги
IP65
Класс защиты от поражения электрическим током
I
Габаритный размер
См. на упаковке
Размер установочного отверстия (длина×ширина×глубина)
Ø125×18мм
120×120×18мм
Рабочая температура
-40..+40°С
Климатическое исполнение
У1
Срок службы светодиодов
30000 часов
*представленные в данном руководстве технические характеристики могут незначительно отличаться. В зависимости от партии
производства, производитель имеет право вносить изменения в конструкцию продукта без предварительного уведомления (см. на
упаковке)
3. Комплектация
3.1 Светильник в сборе
3.2 Инструкция по эксплуатации
3.3 Крепежный комплект – пластиковые дюбели 2шт., самонарезающие винты – 2шт.
3.4 Коробка упаковочная
4. Монтаж и подключение
Внимание! Установка светильника должна производиться квалифицированными специалистами, исключение составляют чистка и
замена ламп. Перед установкой убедитесь, что электрическое питание сети отключено. Подключение светильника необходимо
осуществлять через устройство защитного отключения, рассчитанное на дифференциальный ток не более 30мА. Помните, что при
наружной установке светильников все места электрических соединений должны быть надежно изолированы и герметизированы. Фаза
питающего кабеля должна подаваться через защитный автоматический выключатель на 10А. Кабель должен быть защищен от
механических повреждений.
4.1 Достаньте светильник из упаковки и проведите внешний осмотр, проверьте наличие всей необходимой комплектации.

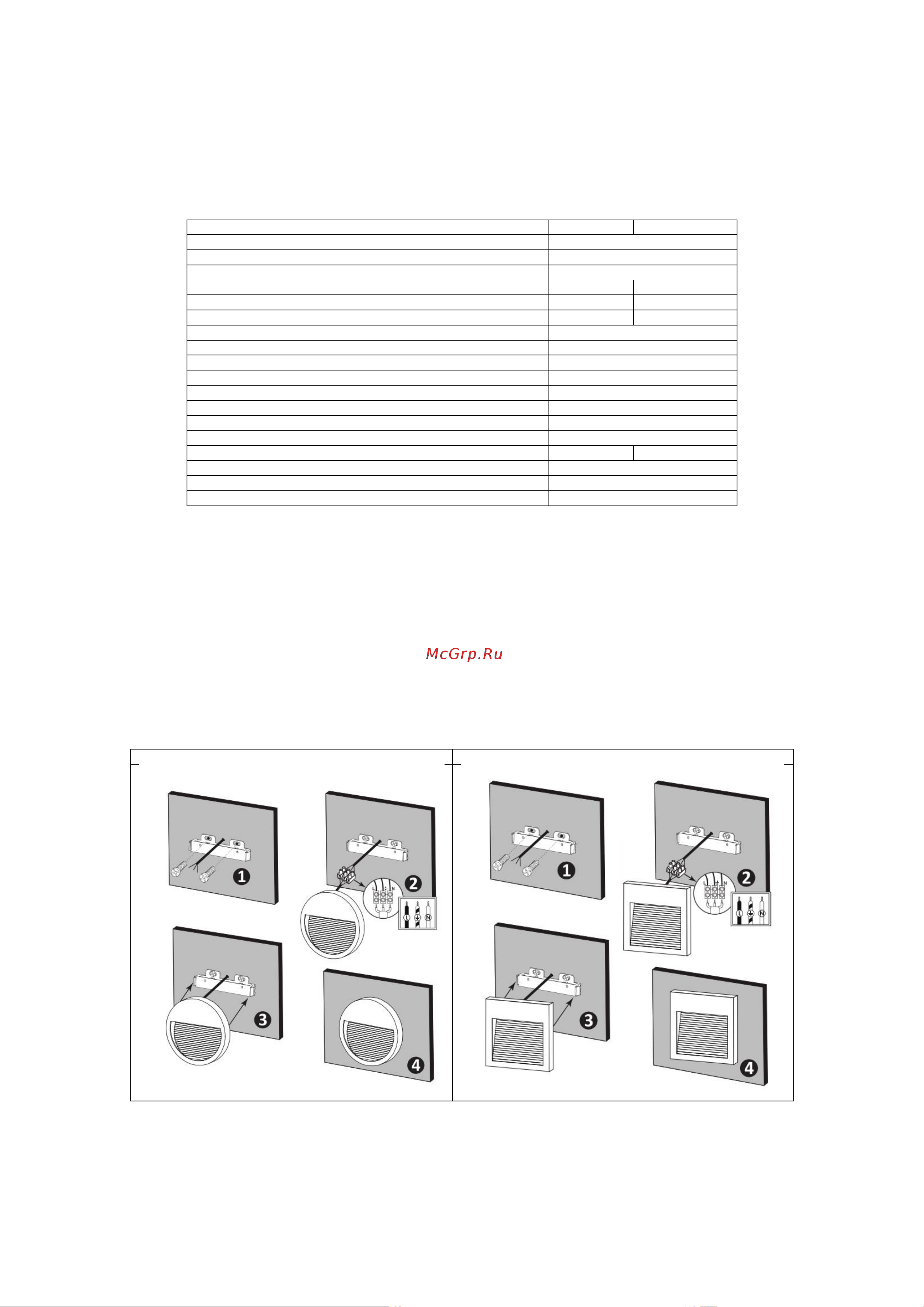

4.2 Осуществите монтаж светильников согласно схеме:
DH203
DH204
4.3 Предварительно обесточьте и подготовьте к подключению кабель питающей сети. Проштробите в стене кабельный канал, подведите
питающий кабель к месту установки. Кабель должен содержать три провода: фазовый, нейтральный и провод защитного заземления.
4.4 Используя кронштейн светильника, осуществите разметку стены и просверлите два отверстия. Вставьте в отверстия пластиковые
дюбели и закрепите кронштейн на монтажной поверхности.
4.5 Подключите провода питающего кабеля к клеммной колодке светильника.
4.6 Закрепите светильник на кронштейн.
4.7 Включите питание.
5. Техническое обслуживание
5.1 Обслуживание светильника проводить только при отключенном электропитании.
