Разъемы и индикаторы

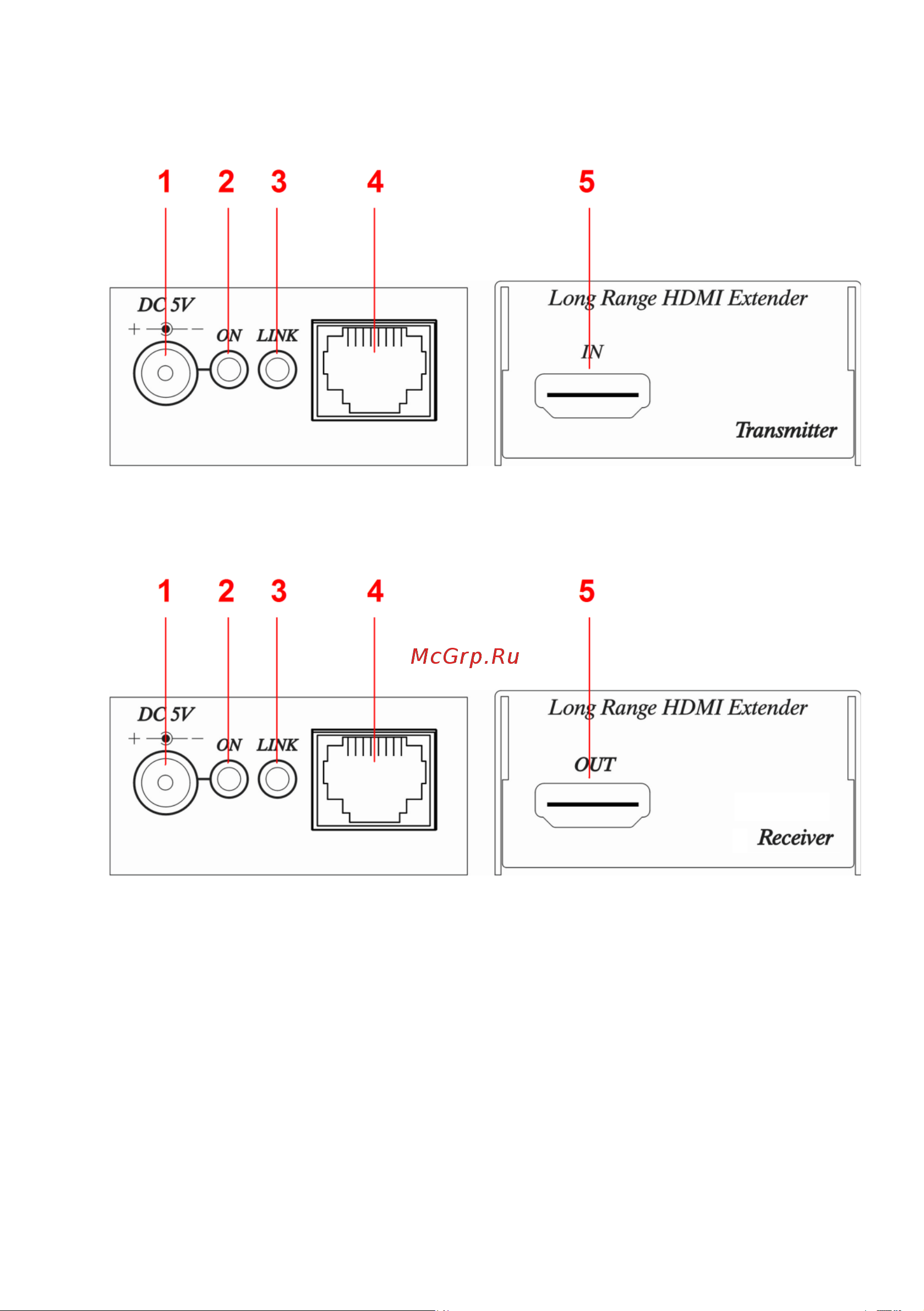

Рис.3 Разъёмы передатчика HE02ET

Рис.4 Разъёмы передатчика HE02ER

1 – Разъем подключения внешнего блока питания

2 – индикатор наличия питания

3 – индикатор передачи сигнала

4 – разъем подключения кабеля витой пары

5 – разъем подключения источника HDMI-сигнала (HE02ET)/

устройства отображения (монитора) (HE02ER)
