СВЕТИЛЬНИКB СВЕТОДИОДНЫT СТАЦИОНАРНЫT, ДЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ, Т.М. «FERON», СЕРИИ: DH
МОДЕЛИ DH103, DH104, DH105
Инструкция по эксплуатации и технический паспорт
1. Описание
1.1 Светильники DH103, DH104, DH105 со светодиодными источниками света предназначены для наружного декоративного освещения и
создания световых эффектов архитектурных объектов, фасадов зданий и пр.
1.2 Светильники предназначены для работы в сети переменного тока с номинальным напряжением 230В/50Гц по ГОСТ 29322-2014.
Качество электроэнергии должно удовлетворять ГОСТ Р 32144-2013.
2. Технические характеристики
Модель
DH103
DH104
DH105
Мощность
2×3Вт
7Вт
12Вт
Напряжение питания
230В/50Гц
Диапазон рабочих напряжений
85-265В
Световой поток
400лм
450лм
600лм
Цвет свечения (см. на упаковке)
4000К (нейтральный белый свет)
Количество светодиодов и тип
2×CoB
35×smd2835
60×smd2835
Угол рассеивания
120°
360°
360°
Температура эксплуатации
-40°С... +40°С
Климатическое исполнение
У1
Общий индекс цветопередачи, Ra
≥80
Коэффициент мощности
≥0.5
Степень защиты от пыли и влаги
IP54
Класс защиты от поражения электрическим током
I
Материал корпуса
Алюминий, стекло
Алюминий, пластик
Цвет корпуса
См. на упаковке
Габаритные размеры, мм
Ø142×80×63
Ø180×50
Ø180×50
Срок службы светодиодов
30000 часов
*представленные в данном руководстве технические характеристики могут незначительно отличаться. В зависимости от
партии производства, производитель имеет право вносить изменения, не ухудшающие параметры продукта без
предварительного уведомления (см. на упаковке)
3. Комплектация
- светодиодный светильник в сборе;
- инструкция по эксплуатации;
- комплект для установки: ключ шестигранный 2мм – 1шт., саморезы винтовые – 2 шт., пластиковые дюбели – 2шт.;
- коробка упаковочная.
4. Меры предосторожности
5. Меры предосторожности
4.1 Светильник питается сетевым напряжением 230В, которое является опасным. Запрещено проводить любые работы со светильником
при поданном на него напряжении. К работе со светильником допускаются лица, имеющие группу по электробезопасности не
ниже III, обратитесь к квалифицированному электромонтажнику.
4.2 Монтаж, подключение и обслуживание светильников осуществляется только при отключенном электропитании.
4.3 Запрещена эксплуатация светильника с поврежденной изоляцией питающего кабеля, поврежденным корпусом, рассеивателем или без
рассеивателя.
4.4 Эксплуатировать в сетях, не защищенных от грозовых и импульсных помех, а также в сетях не соответствующих требованиям ГОСТ Р
32144-2013 запрещено.
4.5 Запрещено самостоятельно производить разборку, ремонт, покраску или модификацию светильника.
4.6 Эксплуатация светильников без подключения провода защитного заземления запрещена.
4.7 Радиоактивные и ядовитые вещества в состав светильника не входят.
4.8 При наружной эксплуатации светильников, места присоединения проводов к питающей сети должны быть дополнительно
герметизированы.
6. Монтаж и подключение
5.1 Извлеките светильник из упаковки, проверьте внешний вид и наличие всей необходимой комплектации.
5.2 Перед установкой светильника убедитесь, что электрическое питание сети отключено. Подключение светильника необходимо
осуществлять через устройство защитного отключения, рассчитанное на дифференциальный ток не более 30мА.
Помните, что при наружной установке все места электрических соединений должны быть надежно изолированы и
герметизированы.
5.3 Осуществите подвод кабеля питания к месту установки светильника. Фаза питающего кабеля должна подаваться через защитный
автоматический выключатель на 10А. Кабель должен содержать три провода: фазу, нейтраль и провод защитного заземления.

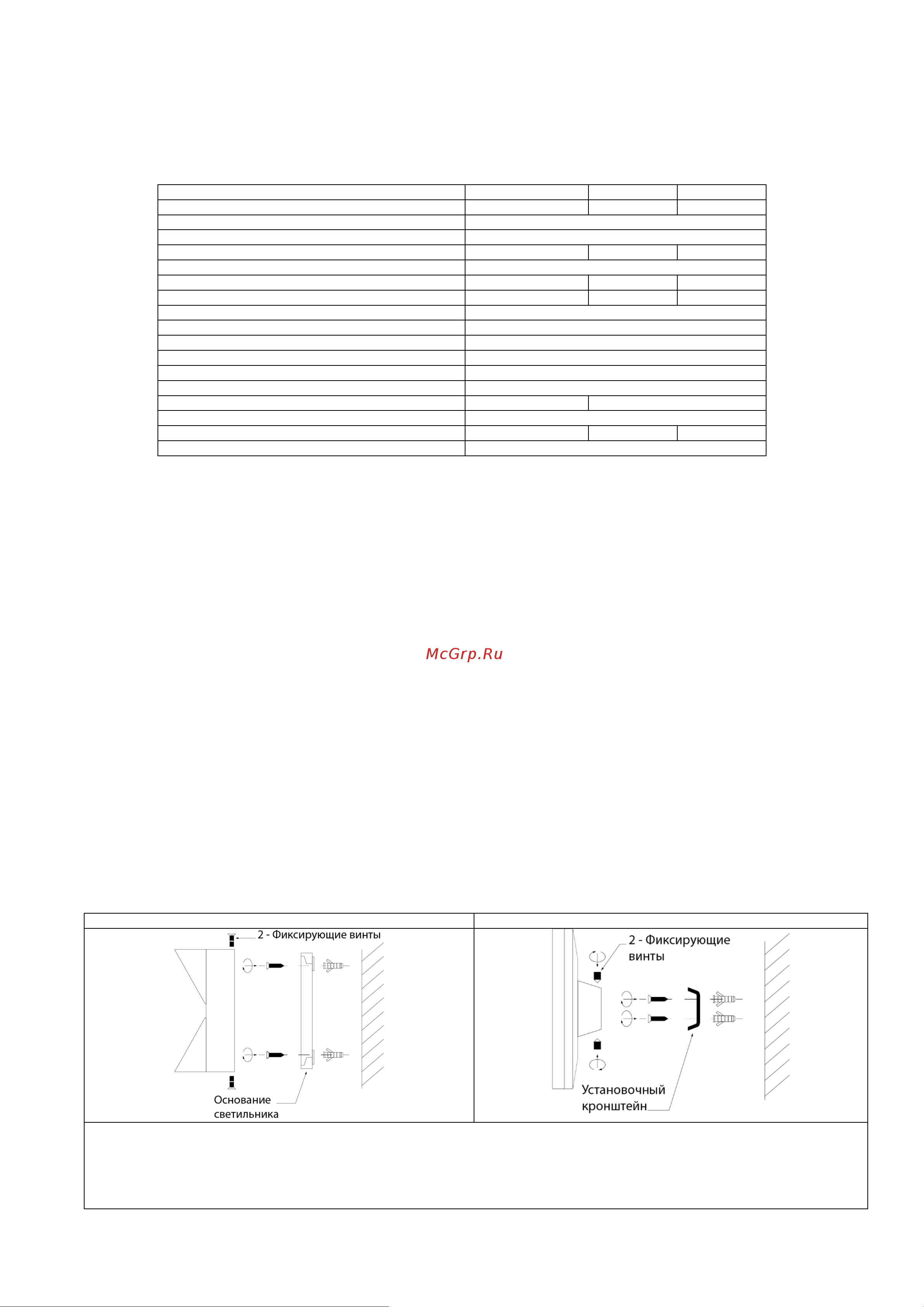

5.4 Для монтажа светильников воспользуйтесь схемой:
DH103
1. Снимите основание светильника, выкрутив сбоку два фиксирующих винта.
2. Проденьте провода питающего кабеля в кабельный ввод светильника. Затем, используя основание светильника, просверлите
в монтажной поверхности два отверстия и вставьте в отверстия пластиковые дюбели. Затем закрепите основание
светильника (или кронштейн) на монтажной поверхности при помощи двух саморезов.
3. Осуществите подключение проводов питающего кабеля к клеммной колодке светильника.
4. Закрепите светильник на основание закрутив фиксирующие винты.
5.5 Включите питание.
6. Техническое обслуживание и ремонт
