СВЕТИЛЬНИКИ СВЕТОДИОДНЫЕ СТАЦИОНАРНЫЕ, ДЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ, Т.М. «FERON», СЕРИИ: DH
МОДЕЛИ: DH101, DH102
Инструкция по эксплуатации и технический паспорт
1. Описание
1.1 Светильники светодиодные стационарные ТМ “Feron” серии DH предназначены для наружного декоративного освещения и создания
световых эффектов архитектурных объектов, фасадов зданий и пр.
1.2 Светильники предназначены для работы в сети переменного тока с номинальным напряжением 230В/50Гц по ГОСТ 29322-2014.
Качество электроэнергии должно удовлетворять ГОСТ Р 32144-2013.
1.3 Степень защиты корпуса светильника от попадания пыли и влаги IP54.
1.4 Светильники не предназначены для использования на средствах наземного и водного транспорта, а также во взрывопожароопасных
зонах.
2. Технические характеристики
Модель
DH101
DH102
Мощность
6×1Вт
4×1Вт
Напряжение питания
230В/50Гц
Диапазон рабочих напряжений
85-264В
Световой поток
450лм
400лм
Цвет свечения (см. на упаковке)
4000К (нейтральный белый свет)
Количество светодиодов
6
4
Угол рассеивания
60°
90°
Температура эксплуатации
-40°С..+40°С
Общий индекс цветопередачи, Ra
≥80
Коэффициент мощности
≥0.5
Степень защиты от пыли и влаги
IP54
Класс защиты от поражения электрическим током
I
Климатическое исполнение
У1
Материал корпуса
Алюминий, пластик
Цвет корпуса
См. на упаковке
Габаритные размеры, мм
Ø170×40×80
Ø90×90×90
Срок службы светодиодов
30000 часов
*представленные в данном руководстве технические характеристики могут незначительно отличаться. В зависимости от
партии производства, производитель имеет право вносить изменения, не ухудшающие параметры продукта без
предварительного уведомления (см. на упаковке)
3. Комплектация
- светодиодный светильник в сборе;
- инструкция по эксплуатации;
- комплект для установки: ключ шестигранный 2мм – 1шт., саморезы винтовые – 2 шт., пластиковые дюбели – 2шт., уплотнители 2 шт.;
- коробка упаковочная.
4. Меры предосторожности
4.1 Все работы по монтажу и подключению светильников должны выполняться квалифицированным персоналом, имеющим
соответствующие допуски на проведение данного вида работ.
4.2 Монтаж, подключение и обслуживание светильников осуществляется только при отключенном электропитании.
4.3 Запрещена эксплуатация светильника с поврежденной изоляцией питающего кабеля, поврежденным корпусом или без рассеивателя.
4.4 Запрещена эксплуатация светильников в сетях не отвечающих требованиям ГОСТ Р 32144-2013.
4.5 Эксплуатация светильников без подключения провода защитного заземления запрещена.
4.6 Радиоактивные и ядовитые вещества в состав светильника не входят.
4.7 При наружной эксплуатации светильников, места присоединения проводов к питающей сети должны быть дополнительно
герметизированы.
5. Монтаж и подключение
5.1 Извлеките светильник из упаковки, проверьте внешний вид и наличие всей необходимой комплектации.
5.2 Перед установкой светильника убедитесь, что электрическое питание сети отключено. Подключение светильника необходимо
осуществлять через устройство защитного отключения, рассчитанное на дифференциальный ток не более 30мА.
Помните, что при наружной установке все места электрических соединений должны быть надежно изолированы и
герметизированы.
5.3 Осуществите подвод кабеля питания к месту установки светильника. Фаза питающего кабеля должна подаваться через защитный
автоматический выключатель на 10А. Кабель должен содержать три провода: фазу, нейтраль и провод защитного заземления.

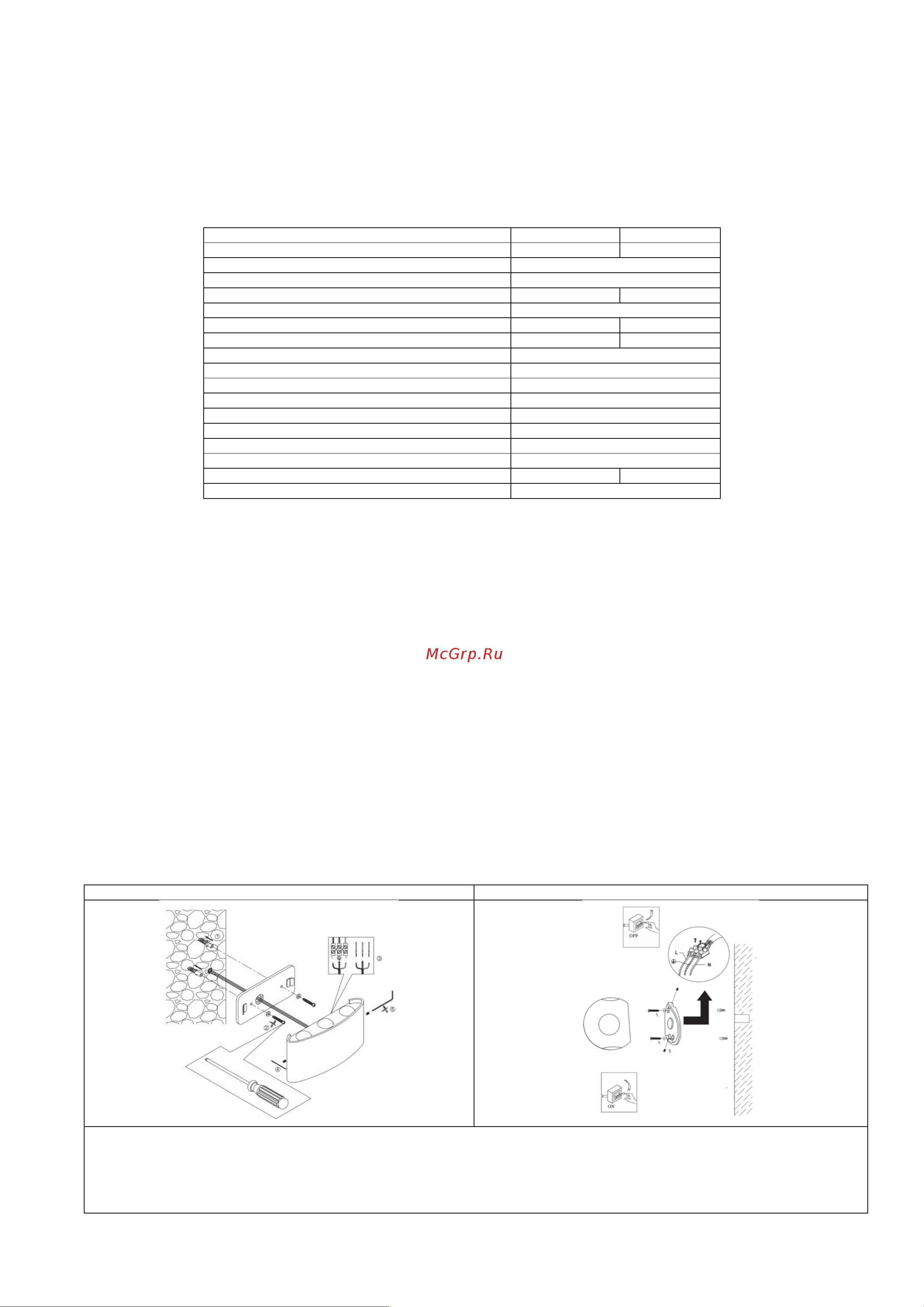

5.4 Для монтажа светильников воспользуйтесь схемой:
DH101
DH102
1. Снимите основание светильника, выкрутив сбоку два удерживающих винта. Для этого используйте шестигранный ключ на 2.
2. Проденьте провода питающего кабеля в кабельный ввод светильника. Затем, используя основание светильника, просверлите
в монтажной поверхности два отверстия и вставьте в отверстия пластиковые дюбели. Затем закрепите основание
светильника на монтажной поверхности при помощи двух саморезов.
3. Осуществите подключение проводов питающего кабеля к клеммной колодке светильника.
4. Закрепите светильник на основание закрутив боковые винты шестигранным ключом.
5.5 Включите питание.
