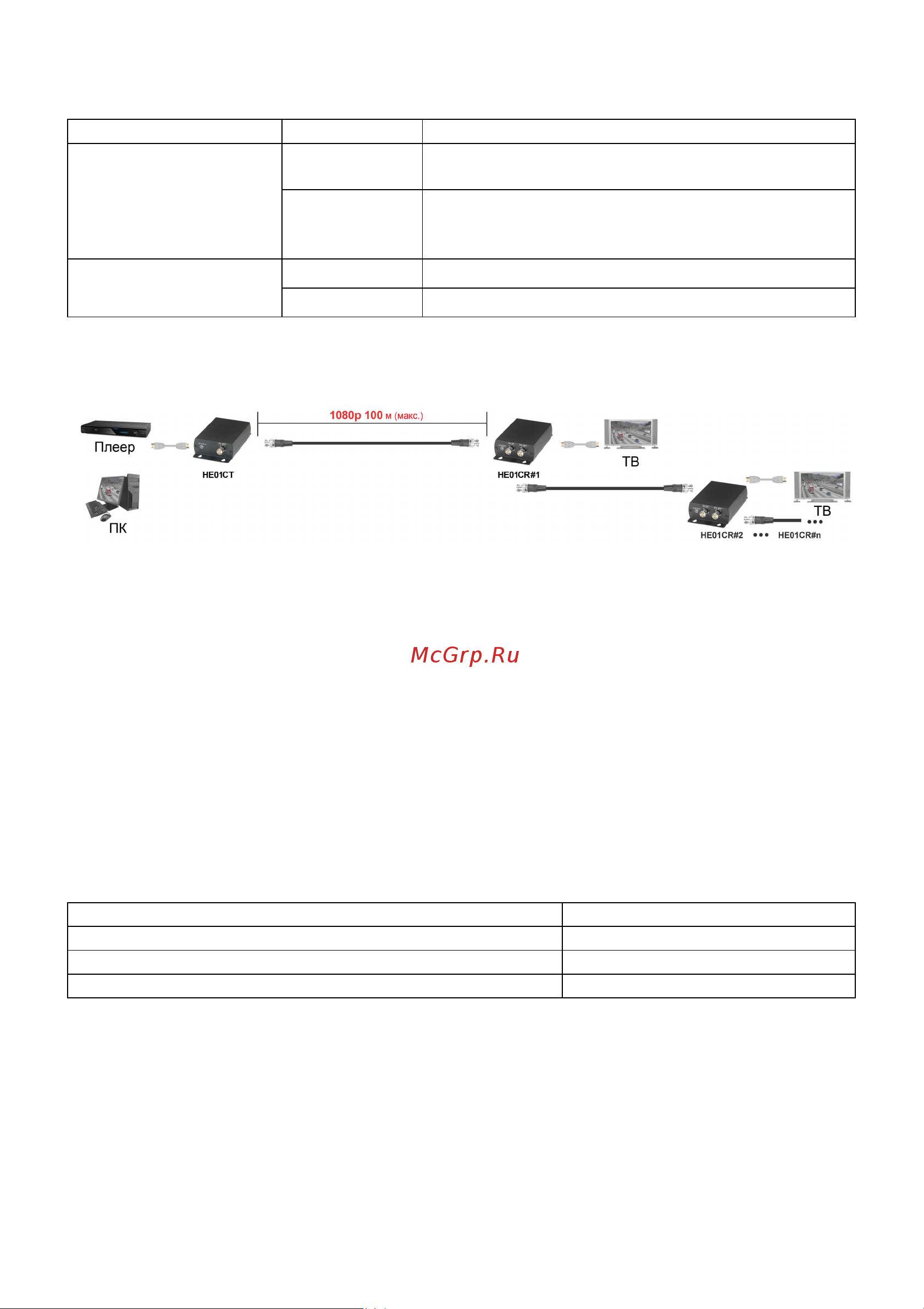

Табл. 1 Описание состояний DIP-переключателя

DIP-переключатель Положение Значение

↑

480i, 576i, 720p@50/59.94/60 Гц,

1080i@50/59.94/60 Гц

↓

480i, 576i, 720p@50/59.94/60 Гц,

1080i@50/59.94/60 Гц,

1080p@23.98/24/29.97/30/50/59.94/60 Гц

↑

2 канала LPCM

↓

7.1 канальный LPCM

Схема подключения

Рис. 5 Схема подключения HE01C

Примечание:

Для передачи HD видеосигнала рекомендуется использовать коаксиальный

кабель с полосой пропускания не менее 1,5 ГГц. Для передачи сигнала в Full HD

качестве используйте кабель с полосой пропускания 3 ГГц.

В качестве соединительного рекомендуется использовать кабель с

сопротивлением 75 Ом, оснащённый BNC-соединителями. Использование

низкокачественного кабеля может привести к ослаблению сигнала, снижению

расстояния передачи и надёжности.

Табл. 2 Рабочее расстояние передачи по высококачественному коаксиальному

кабелю.

Разреше

ние сигнала

Расстояние

передачи

, м

SD (480i,576i) (270 Мбит/с) 300

HD (720p, 1080i, 1080p@24/25/30Hz) (1.45 Гбит/с) 200

Full HD (1080p@50/60Hz) (2.97 Гбит/с) 100
