Таб.2 Назначение индикаторов.

Индикатор Назначение

ON Горит - наличие питания.

LOCKED Горит – сигнал SDI не передается.

Схема подключения

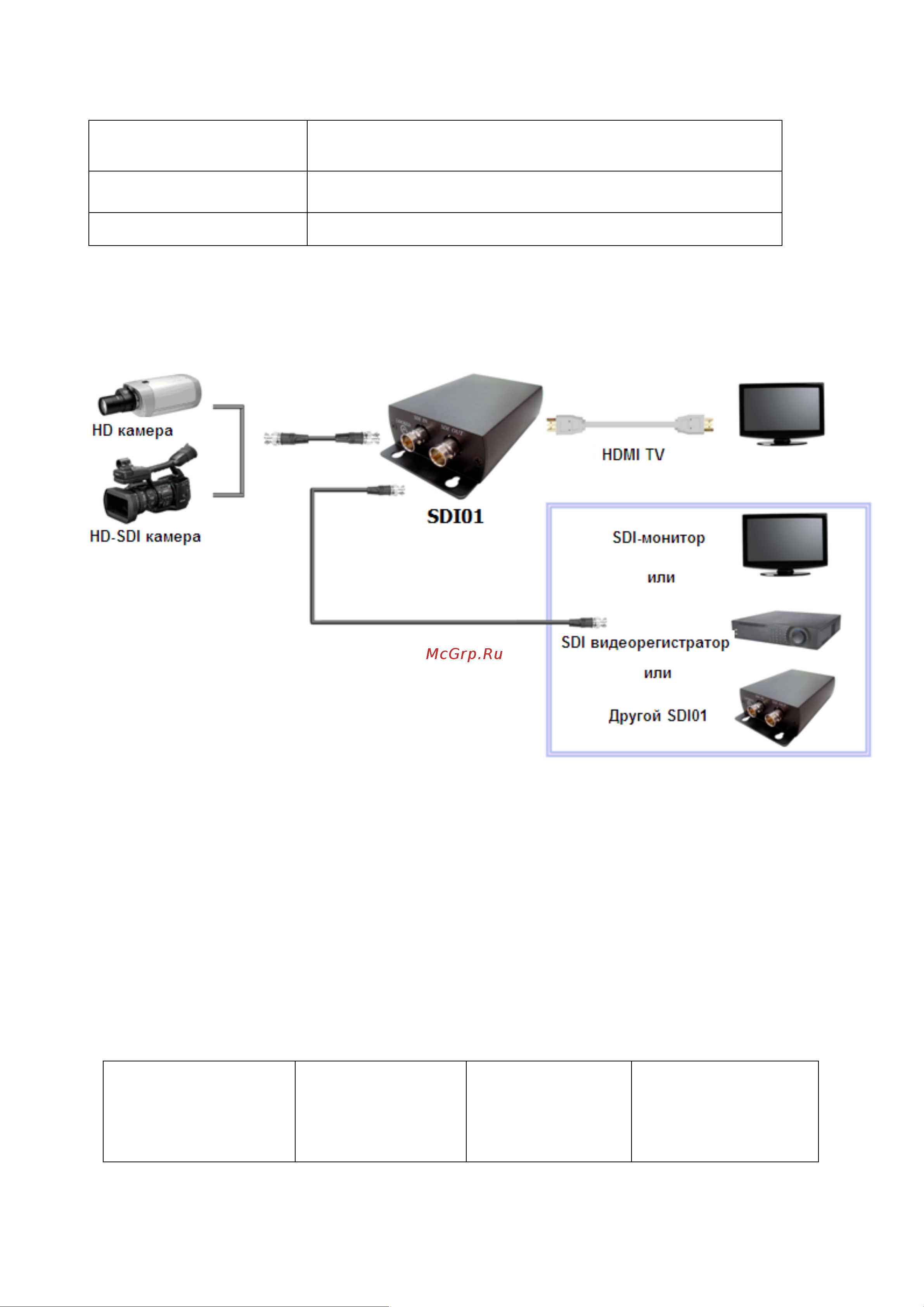

Рис.4 Схема подключения SDI01.

Примечание Рекомендуем использовать коаксиальный кабель категории «RG-6U» (75Ω).

При использовании кабеля с меньшим сечением провода может уменьшиться расстояние

передачи и ухудшиться качество изображения.

Таб.3 Расстояние передачи сигнала от камеры до преобразователя по коаксиальному

кабелю RG-6U (75Ω).

Стандарт

видеосигнала

Разрешение

Скорость

передачи

Максимальное

расстояние

передачи
