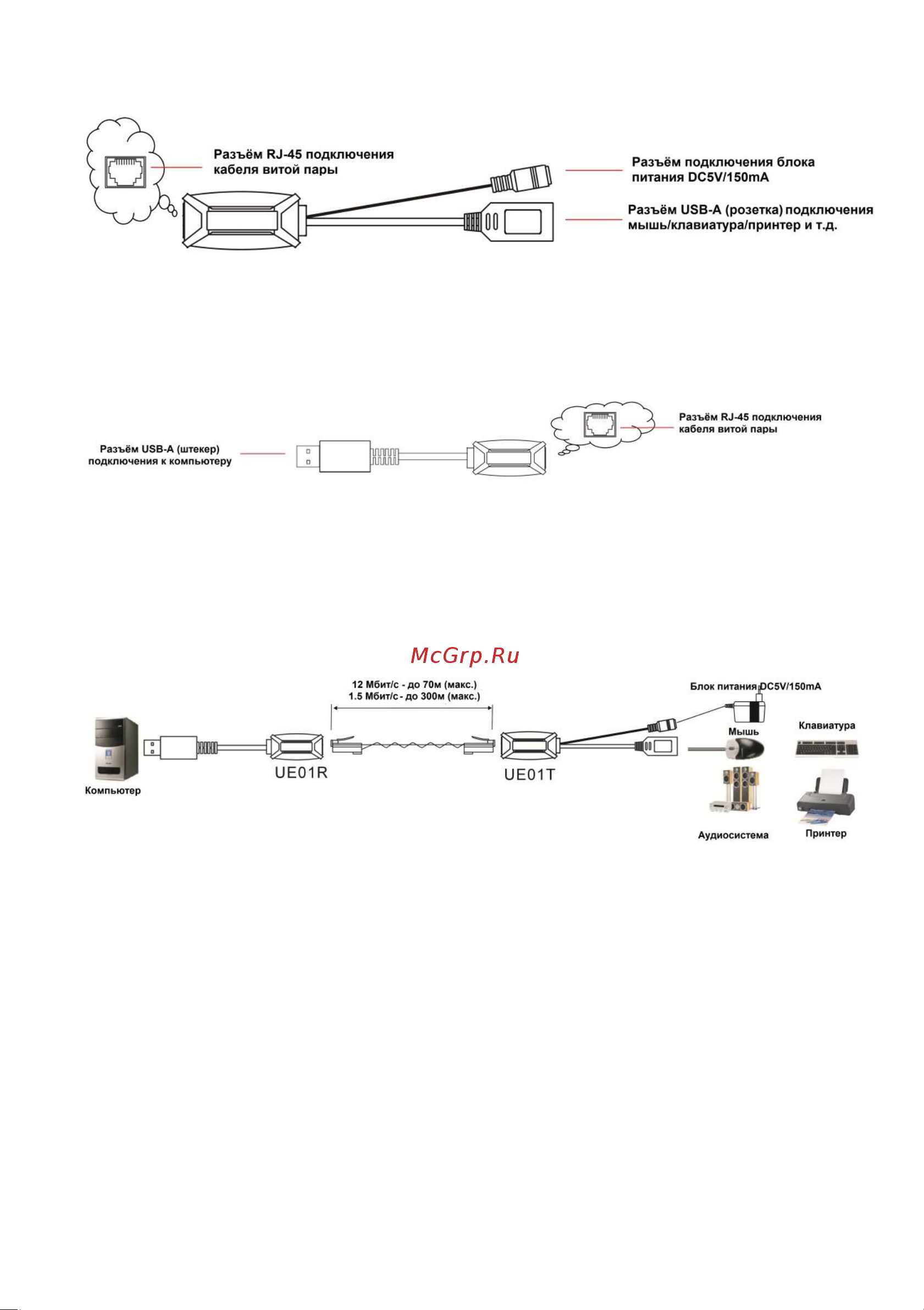

Разъемы

Рис.3 Разъёмы передатчика UE01T

Рис.4 Разъёмы приёмника UE01R

Схема подключения

Рис. 5 Схема подключения передатчикa UE01T и приёмника

UE01R.

Примечание

При расстоянии передачи менее 50м передатчик UE01T не

требует внешнего питания

При расстоянии передачи более 50м передатчик UE01T

требует внешнего питания DC 5V, 150мА (макс.)
