LEO XJm 100L Инструкция по эксплуатации онлайн [7/17] 613894
![LEO XJm 100L Инструкция по эксплуатации онлайн [7/17] 613894](/views2/1810944/page7/bg7.png)

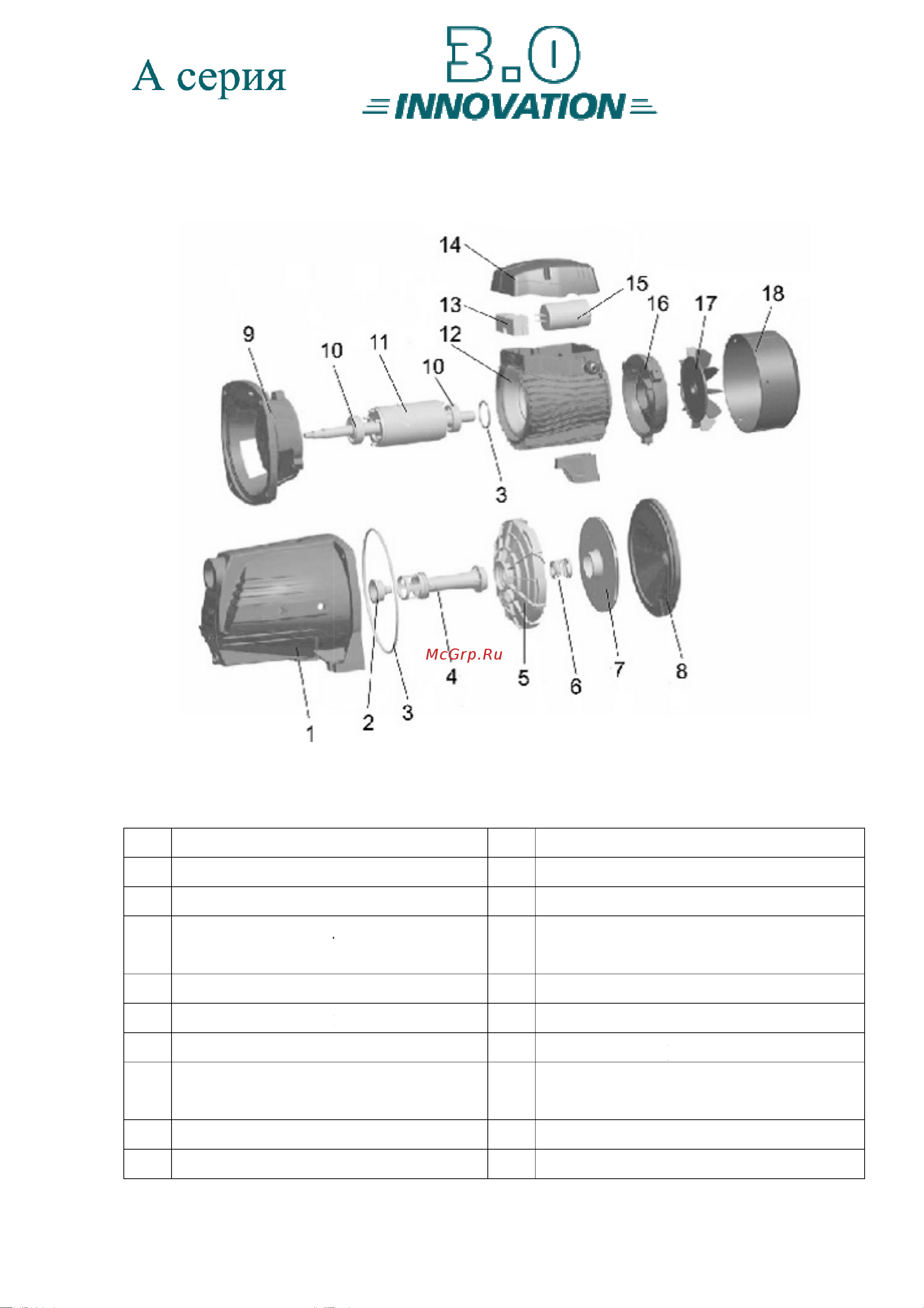

Схема устройства
№
Наименование
1. Р
абочая камера
2. Насадка
3. О-
образное уплотнительное
кольцо (прокладка)
4. Форсунка
5. Выходная
крышка
6. Сальник
7. Крыльчатка
8. Основание
9. Суппорт
7
Схема устройства
моделей
XJm40L, XJm60L, XJm80L,
XJm100L, AJm90, AJm150
Наименование
№
Наименование
абочая камера
10.
Подшипник
11.
Ротор
образное уплотнительное
кольцо (прокладка)
12.
Статор
13.
Клеммная панель
крышка
14.
Крышка конденсатора
15.
Конденсатор
16.
Задняя крышка(упорная
пластина)
17.
Вентилятор
18.
Крышка вентилятора
XJm40L, XJm60L, XJm80L,
Наименование
Подшипник
Клеммная панель
Крышка конденсатора
Конденсатор
Задняя крышка(упорная
Вентилятор
Крышка вентилятора
