15
№
Наименование
№
Наименование
1.
Пылезащитная крышка.
9.
Пружинная шайба.
2.
Болты.
10.
Шпонка.
3.
Шайбы.
11.
Крыльчатка.
4.
Фланец.
12.
Механическое уплотнение
(сальник).
5.
Гайки.
13.
Суппорт.
6.
О-образное уплотнительное
кольцо.
14.
Защитный экран.
7.
Насосная камера.
15.
Мотор.
8.
Пробка сливного отверстия.
16.
Вал.

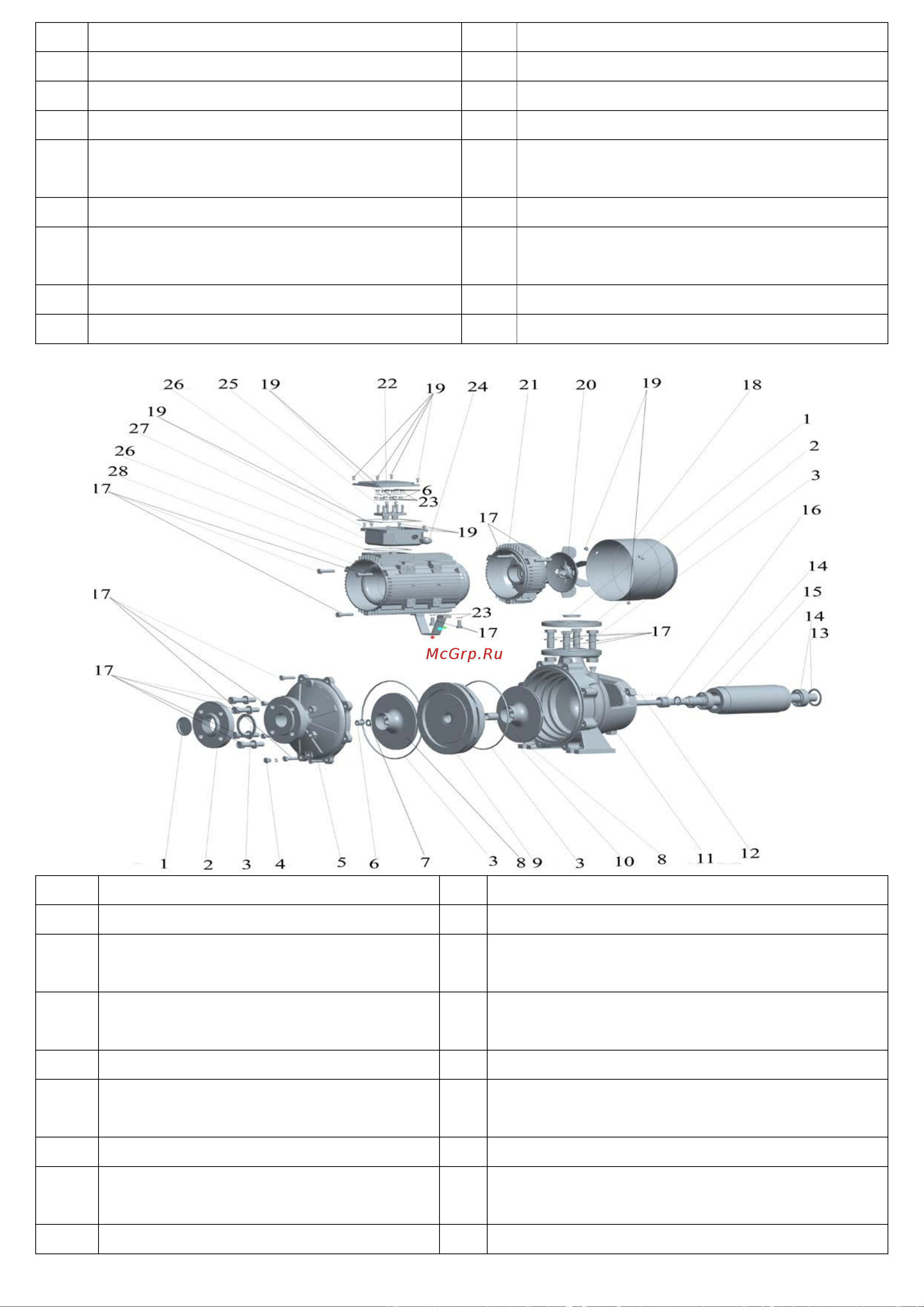

6.5. Модели XST32-250/55, XST32-250/75.
№
Наименование
№
Наименование
1.
Пылезащитная крышка.
15.
Ротор.
2.
Фланец.
16.
Механическое уплотнение
(сальник).
3.
О-образное уплотнительное
кольцо.
17.
Болт (-ы).
4.
Пробка сливного отверстия.
18.
Крышка вентилятора охлаждения.
5.
Передняя крышка насосной
камеры.
19.
Винт (-ы).
6.
Гайка.
20.
Вентилятор охлаждения.
7.
Пружинная шайба.
21.
Задняя крышка мотора (упорная
пластина).
8.
Крыльчатка.
22.
Крышка клеммной панели.
