0FF
1
230V
4
5
винт x 2
6
7
8
9
2
3
нажать
вниз 60°
вниз 60°
35° - с угловым креплением
30° - с рамкой
22° - без рамки
влево
180°
вправо 35°
вниз 60°
вниз 60°
180° (в одном направлении)
для освещения фасада
60mm
Ø
6mm
S
NL
N
L
S
NL
S
NL
N
L
Назначение
• Для освещения подъездов, фасадов частных домов,гостиниц, административных зданий и т.д.
• Подходит для использования на улице.

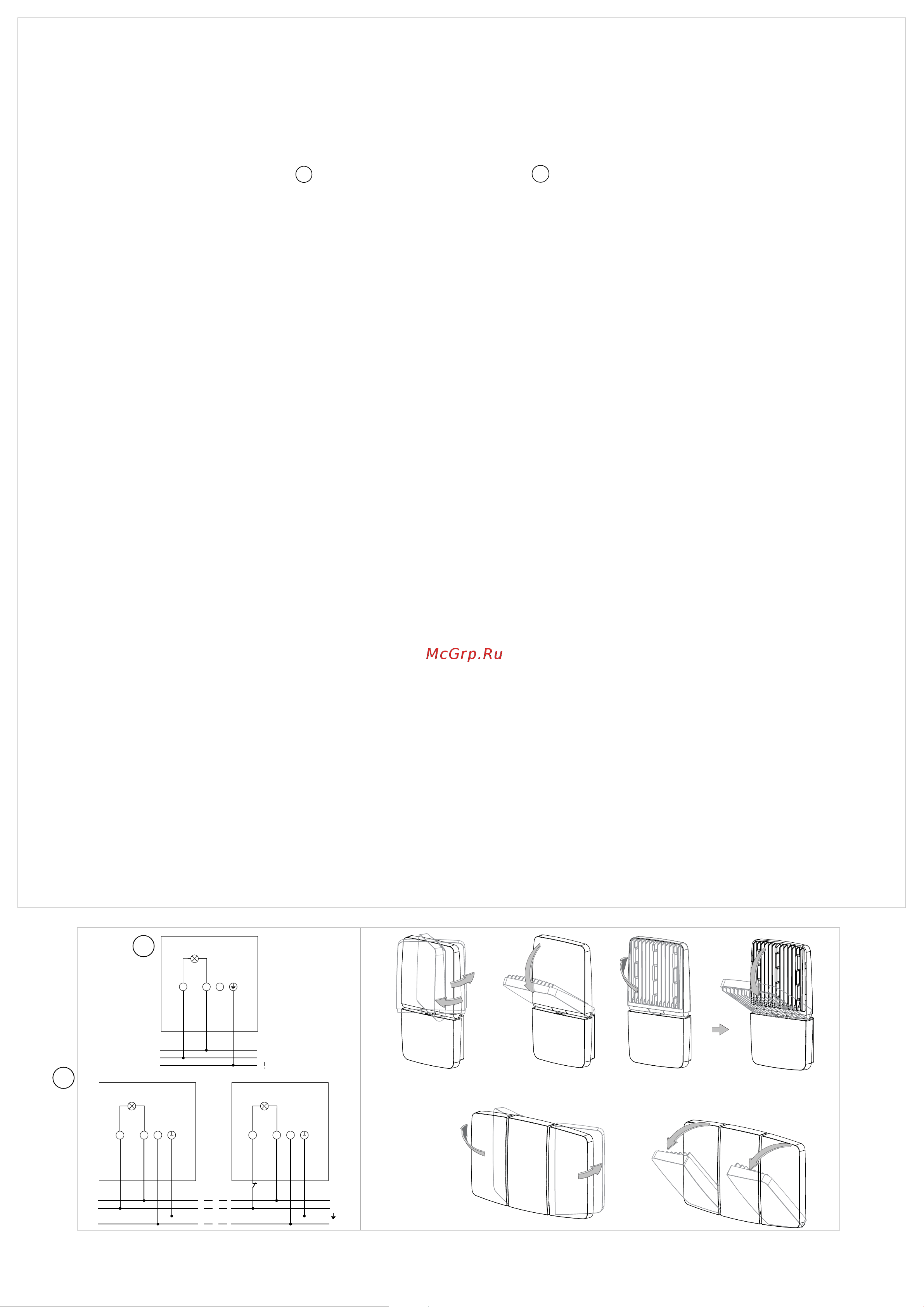

Установка и подключение
! В режиме Master/Slave можно подключить не более 10 приборов!
L Стандартное подключение
a
, Master/Slave подключение
b
L Высота установки 1,8 м - 2,5 м
¾ Отключите питание!
¾ Ослабьте винты
¾ Ослабьте с помощью отвертки зажимы и отделите Основание от Светильника
¾ Сделайте метки для отверстий и просверлите их
¾ Протяните кабель через уплотнения в основании
¾ Затяните винты
¾ Подключите провода к соответствующим клеммам
¾ Затяните винты
¾ Вставьте светильник в установленное на стене основание
¾ Затяните винты
¾ Удалите с прибора защитную плёнку
¾ Подайте напряжение
Настройка светильника
¾ Смотри рисунок
Производитель:
Theben AG
Hohenbergstr. 32
72401 Haigerloch
GERMANY
Phone +49 7474 692-0
Fax +49 7474 692-150
Представитель в РФ:
ООО „Марбел“
129626, Москва, Рижский проезд, 13
+7 (495) 737-9887
sales-msk@marbel.ru
190005, Санкт-Петербург,
Митрофаньевское шоссе, 2, к. 2
+7 (812) 644-6789
theben@marbel.ru
603057, Нижний Новгород, ул. Бекетова, 13а
+7 (831) 243-0130
sales-nn@marbel.ru
www.theben.ru
www.marbel.ru
a
b
50 m
Без датчика (Slave)
С датчиком (Master)
Производитель: Theben AG | Hohenbergstr. 32 | 72401 Haigerloch | GERMANY
+49 7474 692-369 | info@theben.de | www.theben.de
