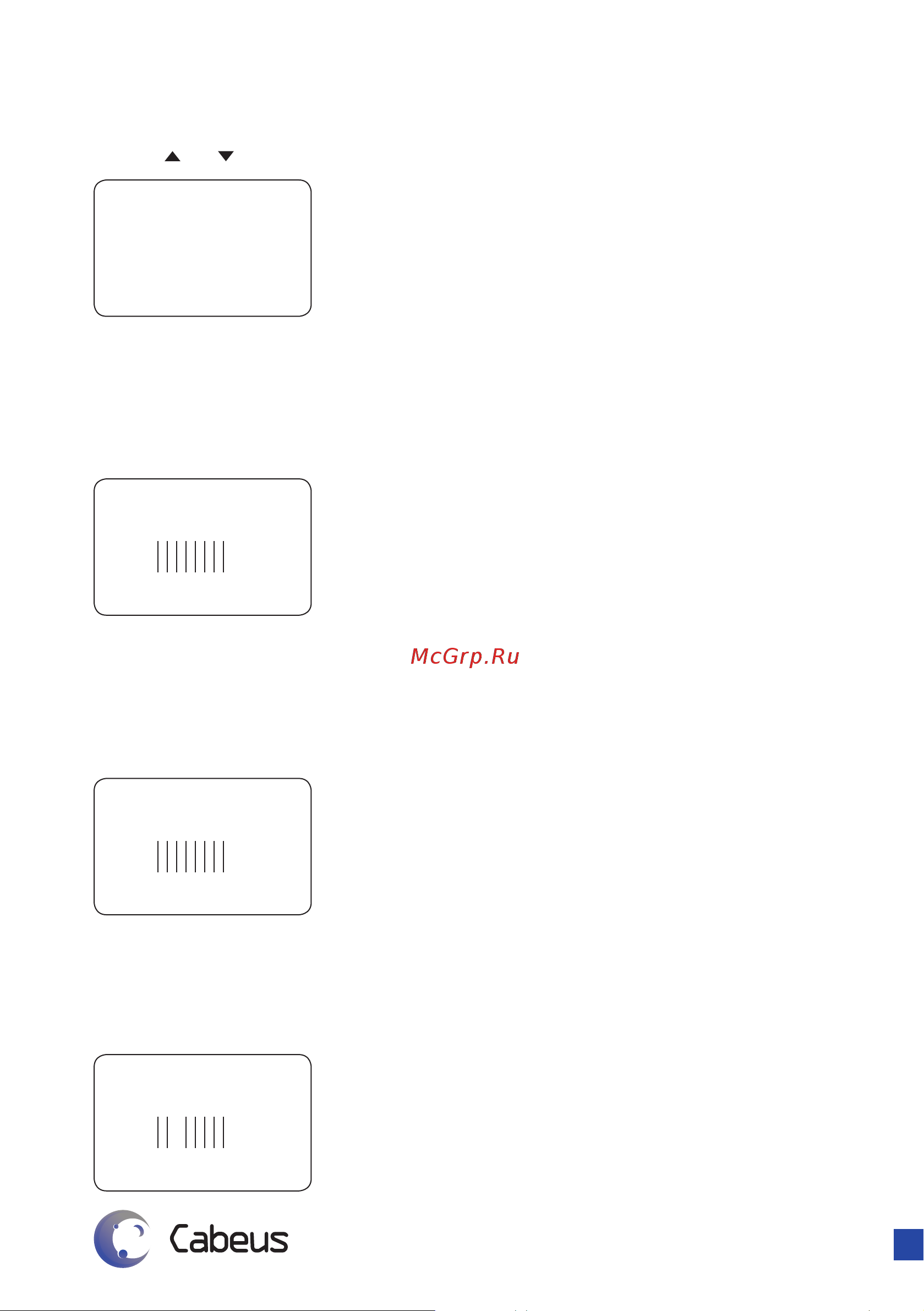

NO ADAPTER:

Результат теста 4: Отсутствие адаптера

Прибор позволяет определять подключен ли измеряемый кабель. Если подключение к удаленному

адаптеру, или порту LOOPBACK, отсутствует, прибор покажет надпись «NO ADAPTER». Нажмите

клавиши или для перезапуска теста или «Pair&L» для возврата в основное меню.

WIRE MAP: FAIL

R: 12x45x78 ID1

M: 12345678

Результат теста 5: Обрыв на дальнем конце

На дисплее появится надпись «WIRE MAP: FAIL»

Символ «х» указывает на обрыв в вилке RJ45 на дальнем конце кабеля или на расстоянии до 10%

длины от дальнего конца. Для локализации места обрыва необходимо выбрать следующий пункт

меню – «Pair&Length».

В примере: отсутствует контакт проводников 3 и 6 в вилке на

дальнем конце линии.

WIRE MAP: FAIL

R: 12345678 ID1

M: 12x45678

Результат теста 6: Обрыв на ближнем конце

На дисплее появится надпись «WIRE MAP: FAIL»

Символ «х» указывает на обрыв в разъеме на ближнем конце кабеля или на расстоянии до 10%

длины от ближнего конца. Для локализации места обрыва необходимо выбрать следующий пункт

меню – «Pair&Length».

В примере: отсутствует контакт проводника 3 в вилке на ближнем

конце линии.

WIRE MAP: FAIL

R: 12345678 ID1

M: 12345678

Результат теста 7: Обрыв на линии

На дисплее появится надпись «WIRE MAP: FAIL»

Символ «х» указывает на обрыв в линии на расстоянии от 10 до 90% её длины. Для локализации

места обрыва необходимо выбрать следующий пункт меню – «Pair&Length».
