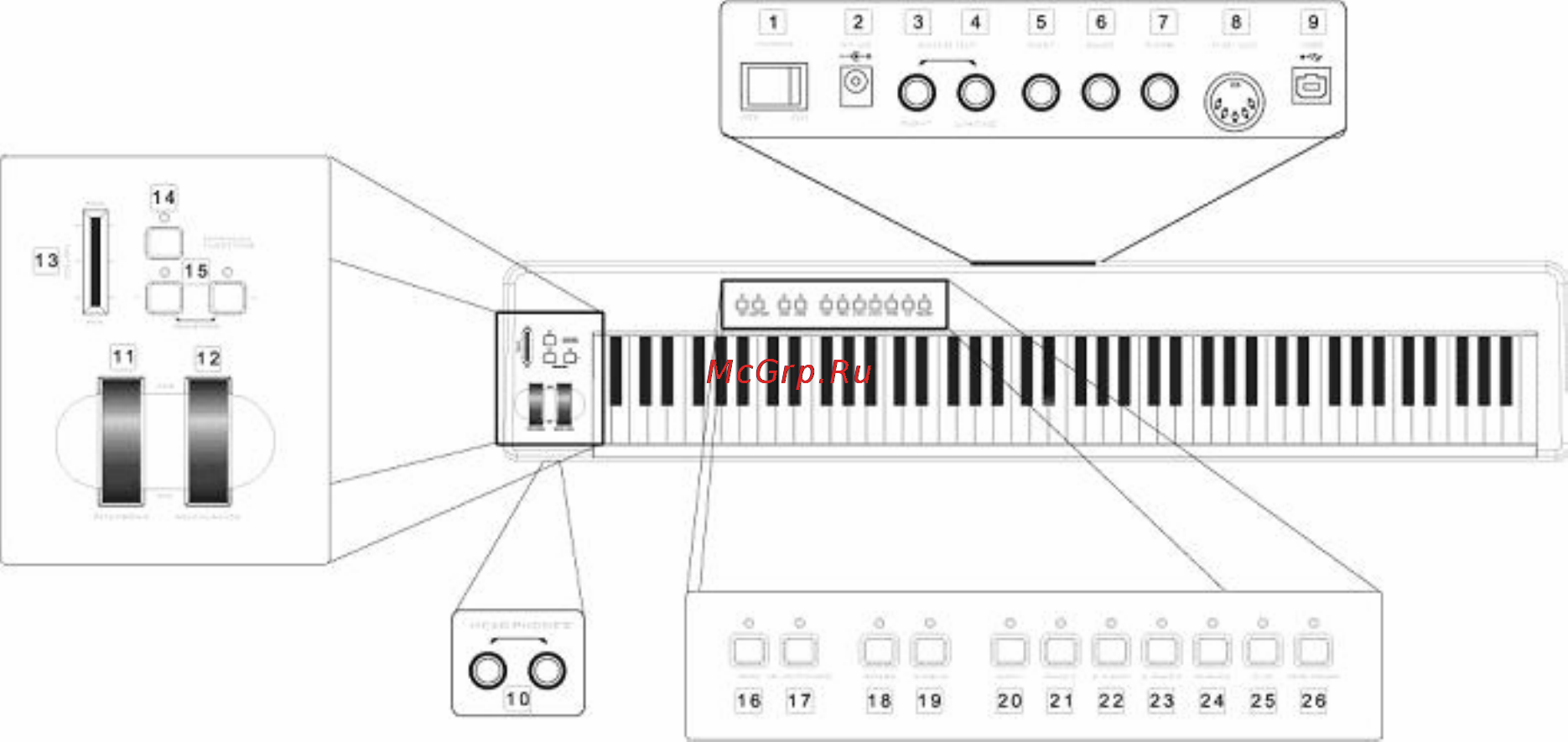

Controls and Connectors Diagram

1: Выключатель питания (On/Off)

2: Разъем DC-адаптера питания – напряжение 12V DC, центральный контакт

- положительный, ток 500mA

3: Аудио выход(правый канал)

4: Аудио выход(левый канал или моно)

5: Разъем для подключения педали Sustain

6: Разъем для подключения педали Sostenuto

7: Разъем для подключения педали Expression

8: MIDI выход

9: USB 1.1 порт

10: два выхода на наушники

11: Pich

12: Modulation

13: Слэйдер громкости

14: Кнопка функций - Advanced Functions

15: Кнопки транспонирования

16: Кнопка Demo

17: Кнопка Velocity

18: Кнопка вкл/откл эффект Reverb

19: Кнопка вкл/откл эффект Chorus

20-26: Кнопки инструментов

Разъем педали Expression

(Expression-педаль не входит в комплект этого продукта).

Разъем Expression позволяет Вам работать с педалями, MIDI-сообщения

которых относятся к классу “контроллеров непрерывного действия” (control

continuous). Обычно эти педали называются как “Expression” (педаль

экспрессии) или “Volume” (педаль громкости). Эти педали могут
