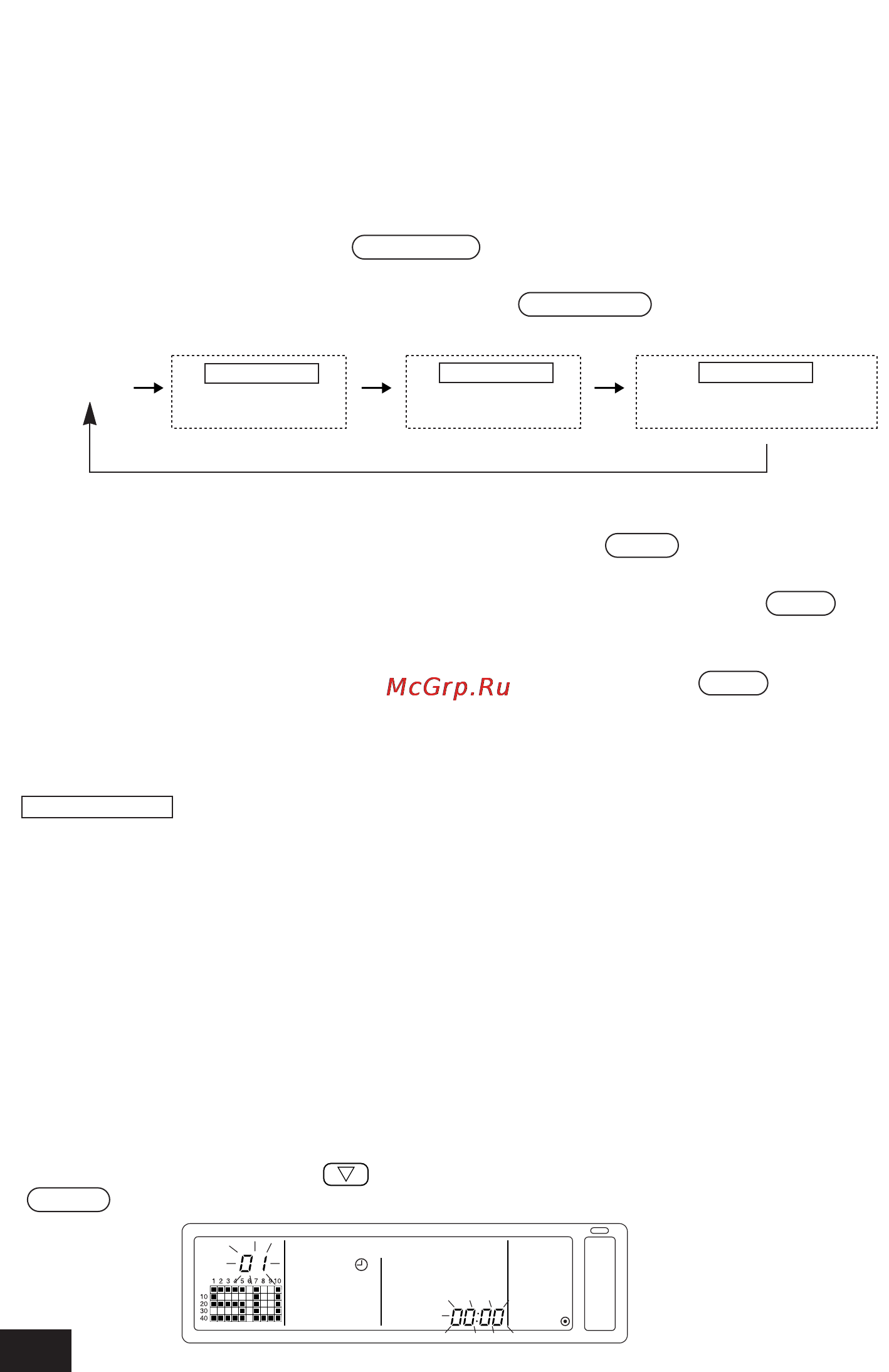

(9) Ограничение для переключения режимов работы (сезонные изменения)
На операцию переключения в определенные режимы работы посредством этого
контроллера или контроллера локального дистанционного управления для всех групп
может быть наложено ограничение.
Например, может быть ограничен выбор режимов работы в соответствии с сезоном.
Запрет режима охлаждения (зима), запрет режима обогрева (лето), запрет режима
охлаждения и обогрева (между сезонами)
Способы установки: Выбрать режим [Индикатор установки параметров коллектива/
монитора] или [Индикатор установки параметров группы/монитора]..
1. Нажать кнопку переключателя MODE LOCK и удерживать ее в нажатом положении
две или более секунд.
2. При следующем нажатии кнопки переключателя MODE LOCK , символ для режима,
который нужно запретить, будет меняться в следующей последовательности:
При выборе “NO COOL” : Режим охлаждение, режим подсушивания или
автоматический режим не могут быть выбраны с
помощью переключателя MODE .
При выборе “NO HEAT” : Режим обогрева или автоматический режим не могут
быть выбраны с помощью переключателя MODE .
При выборе
“NO COOL HEAT”
:
Режим охлаждение, режим подсушивания, режим
обогрева или автоматический режим не могут быть
выбраны с помощью переключателя MODE . (Можно
выбрать только режим вентилирования.)
Когда не выбран ни один символ
(ограничений нет): : Будут сняты все ограничения.
ПРИМЕЧАНИЕ 1. Э
та функция не может быть использована в случае установки
переключателя SW3-8 в положение “ON”.
2. Следует отметить, что эта функция не может быть использована с
некоторыми моделями внутренних блоков. В этом случае,
переключение режима работы не может быть ограничено посредством
контроллера локального дистанционного управления.
(10) Режим установки времени
•
Текущее время контроллера системы или контроллера дистанционного управления, которые
имеют функцию установки времени, может быть установлено в коллективном режиме.
(Существуют некоторые типы контроллеров дистанционного управления, для которых такая
установка не может быть выполнена. Такие контроллеры не имеют функцию часов.)
[Способ установки и индикация дисплея] Установка времени в режиме Индикатор
установки параметров коллектива/монитора.
Одновременно нажать кнопку переключателя GROUP и кнопку переключателя
FILTER и удерживать их нажатыми в течение двух или более секунд.
80
No display
(no limits)
MODE LOCK
+
NO COOL
MODE LOCK
+
NO HEAT
MODE LOCK
+
NO COOL HEAT
Символ отсутствует
(ограничений нет)
mitsubishi_rus_zal 1/24/03 9:07 Page 80
