(11) Режим ограничения диапазона установки температуры
Если контроллер дистанционного управления имеет функцию режима ограничения
диапазона установки температуры, то диапазон регулировки устанавливаемой
температуры может быть установлен коллективно для режимов [Охлаждение/Осушение]
и [Обогрев].
[Способ установки и индикация]
Выбрать режим [Индикатор установки параметров коллектива/монитора] (Перед
запуском убедиться, что работа всех блоков остановлена.)
Одновременно нажать кнопки и переключателя TEMP. и удерживать их
в нажатом положении две или более секунд.
1. Установка диапазона регулировки устанавливаемой температуры
В режиме [Охлаждение/Осушение]
Температура нижнего предельного значения будет меняться на 1°C при каждом
нажатии кнопки или переключателя TEMP.
[Диапазон регулировки нижнего предельного значения температуры]: от 19°C до
30°C (Температура верхнего предельного значения зафиксирована на значении
30°C. Можно изменить температуру только нижнего предельного значения.)
В режиме [Обогрев]
Температура верхнего предельного значения будет меняться на 1°C при каждом
нажатии кнопки или переключателя TEMP.
[Диапазон регулировки верхнего предельного значения температуры]: от 17°C до
28°C (Температура нижнего предельного значения зафиксирована на значении
17°C. Можно изменить температуру только верхнего предельного значения.)
2. Подтверждение установленных параметров
Введенные отдельные параметры могут быть подтверждены нажатием кнопки
переключателя FAN SPEED . (Индикация показаний изменится с мигающей на постоянную).
3. Отмена установки времени
Одновременно нажать кнопку и кнопку переключателя TEMP. и
удерживать их нажатыми в течение двух или более секунд.
Появится Индикатор установки параметров коллектива/монитора.
ПРИМЕЧАНИЕ 1. Режим работы будет изменен на режим вентилирования после
подтверждения предельного значения диапазона установки
температуры, поэтому режим работы следует установить на
предшествующий режим работы.
2. Если в течение десяти минут на этом индикаторе не будет выполнено
ни одной операции, то дисплей автоматически переключится в режим
Индикатор установки параметров коллектива/монитора.
(Установленные отдельные параметры будут удалены.)
(12) Сброс символа смены фильтра
Символ FILTER мигает, когда фильтр нуждается в очистке.
В режиме [Индикатор установки параметров коллектива/монитора] или [Индикатор
установки параметров группы/монитора]
Если после очистки фильтра двукратно последовательно нажать кнопку переключателя
FILTER , то дисплей выключится, а затем установится в исходное состояние.
ПРИМЕЧАНИЕ Если операция сброса символа смены фильтра была запрещена другим
контроллером системы, то переключатель FILTER функционировать не
будет. В случае такого запрета будет мигать символ [- CENTRALIZED -].
82

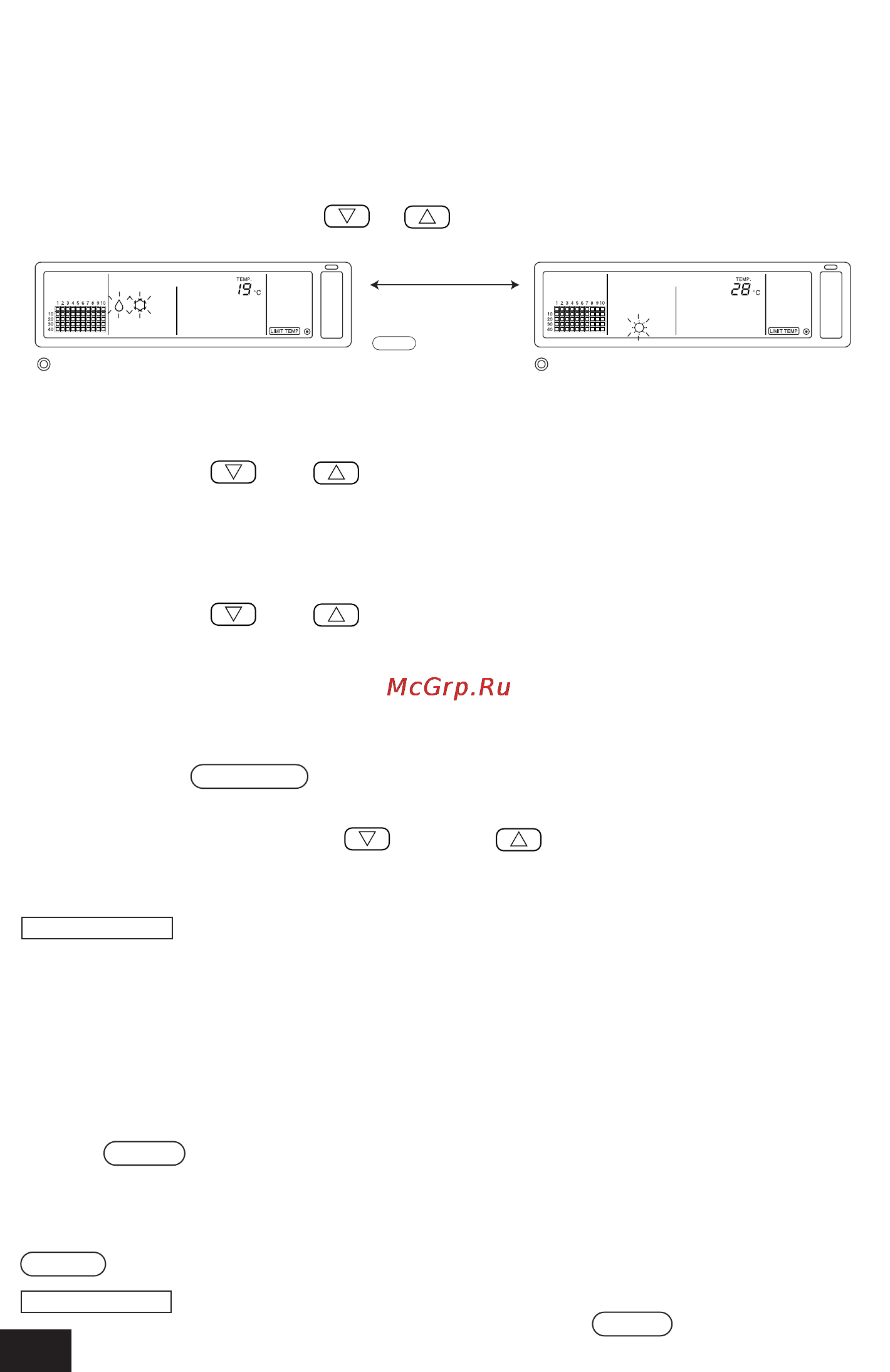

Temperature selection for cooling/dry mode Temperature selection for heating mode
Change by pressing
the MODE switch.
Смена при нажатии
кнопки переключателя
MODE .
Установка температуры в режиме охлаждение/
осушение
Установка температуры в режиме обогрев
mitsubishi_rus_zal 1/24/03 9:07 Page 82
