3. Регистрация блока в группе
(1) Зарегистрировать блок, выбранный при выполнении шага 2, в какую-либо группу.
• При отображении номера группы и адреса блока, выбранных при выполнении шага 1
и 2, нажать кнопку переключателя FAN SPEED .
• Процесс регистрации будет завершен на этом шаге.
• Если регистрация выполнена правильно, то будет отображаться атрибут, такой как
символ “ ”. Если регистрация выполнена неправильно, то вместо атрибута
будет мигать символ “ ”.

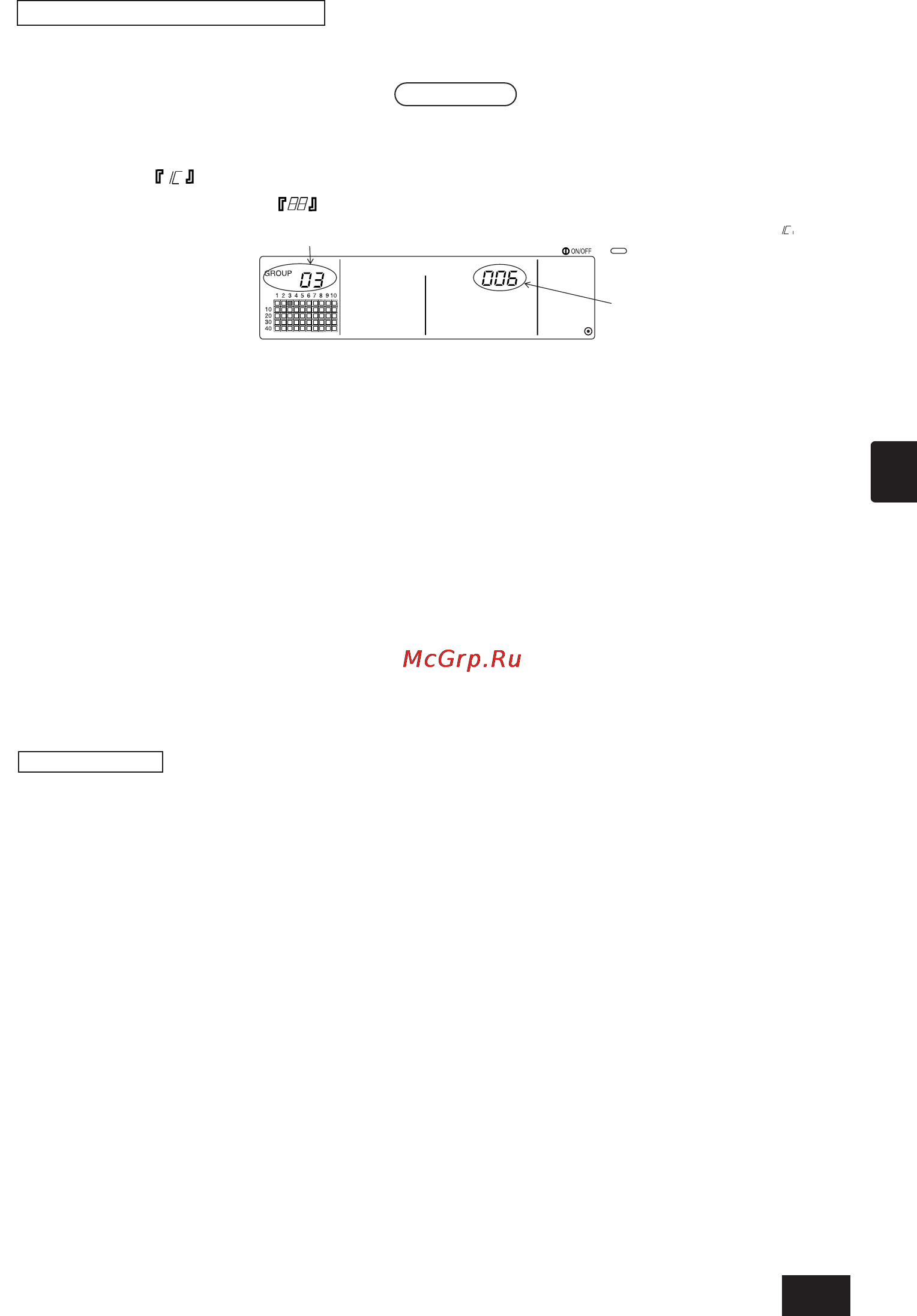

Индикатор завершения регистрации
Внутренний блок с адресом 006 зарегистрирован в группе 3
Атрибутами, которые отображаются для каждого блока при регистрации, являются
следующие.
Внутренний блок : IC Блок системы LOSSNAY :LC
Контроллер локального дистанционного управления
: RC Контроллер системы :SC
(2) Регистрация отдельного блока
• При регистрации отдельного блока в ту же самую группу, следует выполнить шаги
2 и 3.
• При регистрации блока в другую группу, следует выполнить шаги 1 и 3.
ПРИМЕЧАНИЕ 1. Блоки в указанной ниже комбинации не могут быть зарегистрированы
в ту же самую группу.
• Внутренний блок и блок системы LOSSNAY
Если попытаться выполнить регистрацию, то они не будут правильно
зарегистрированы и на дисплее начнет мигать символ “88”.
2. Если внутренний блок, блок системы LOSSNAY и контроллер
локального дистанционного управления уже зарегистрированы в
другой какой-либо группе, то они не могут быть зарегистрированы в
группу, отличную от этой. Однако, подчиненный контроллер системы
может быть также зарегистрирован в другой группе.
89
RU
Display the address
No. to be registered.
Attribute such as " " will appear when correctly registered.
Если регистрация выполнена правильно, то будет отображаться атрибут, такой как символ “ ”.
Индикатор номера
адреса, подлежащего
регистрации
mitsubishi_rus_zal 1/24/03 9:07 Page 89
