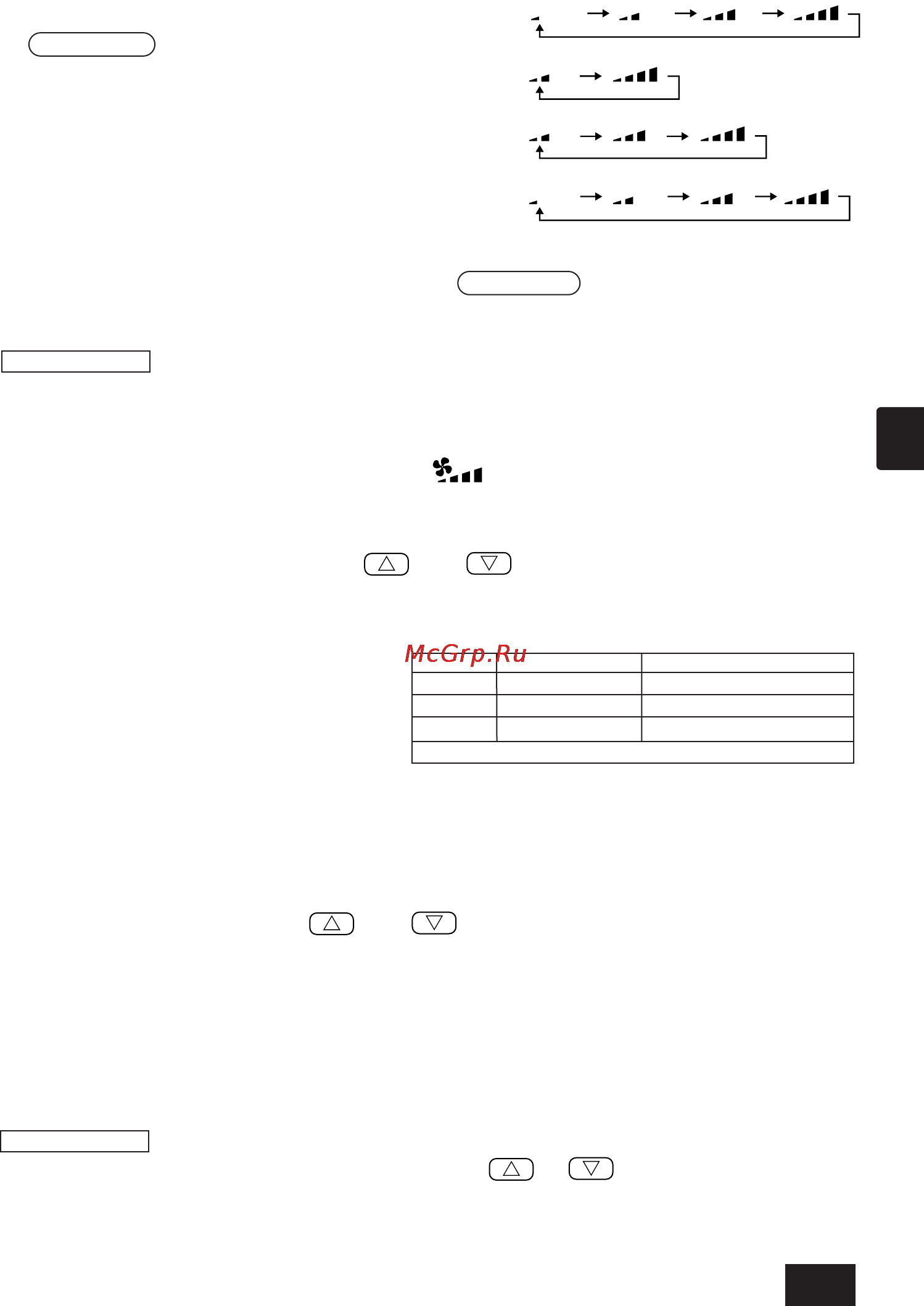

![Mitsubishi Electric PAC-SF44SRA Инструкция по эксплуатации онлайн [9/36] 76133](/views2/1081526/page9/bg9.png)
77
RU
2-step model
3-step model
4-step model
(3) Регулировка скорости вентилятора
Режим [Индикатор установки параметров коллектива/монитора]
1. При каждом нажатии кнопки переключателя
FAN SPEED символы на дисплее будут
меняться, как показано на рисунке
справа.
При работе в коллективном режиме,
скорость вращения электродвигателя
вентилятора будет устанавливаться
“четырьмя уровнями” независимо от
его модели.
Режим [Индикатор установки параметров группы/монитора]
1. При каждом нажатии кнопки переключателя FAN SPEED символы на дисплее будут
меняться, как показано на рисунке справа, начиная с символа уровня скорости,
отображаемого на данный момент.
ПРИМЕЧАНИЕ Смена скорости вентилятора различается в зависимости от управляемой
модели кондиционера воздуха.
Изменение скорости вентилятора не может быть выполнено для
моделей, которые не имеют регулировки скорости вентилятора,
обеспечиваемой во внутреннем блоке.
(При работе мигает символ “ ”).
(4) Регулировка температуры
Режим [Индикатор установки параметров коллектива/монитора]
1. При однократном нажатии кнопки или переключателя TEMP., на
индикаторе появятся показания
19°C (66,2°F). При каждом нажатии одной из кнопок этого переключателя, значение
устанавливаемой температуры будет изменяться с шагом 1°C (33,8°F).
Если одну из кнопок этого
переключателя удерживать в нажатом
положении, то значение
устанавливаемой температуры будет
изменяться непрерывно с шагом
1°C (33,8°F). Диапазон регулировки
температуры для коллективной установки составляет от 19 до 28°C (от 66,2 до 82,4°F)
для всех режимов работы.
При управлении только блоками системы LOSSNAY, регулировка температуры в
комнатах не возможна.
Режим [Индикатор установки параметров группы/монитора]
1. При каждом нажатии кнопки или переключателя TEMP, значение
устанавливаемой температуры будет изменяться с шагом 1°C (33,8°F).
Если одну из кнопок этого переключателя удерживать в нажатом положении, то значение
устанавливаемой температуры будет изменяться непрерывно с шагом 1°C (33,8°F).
Диапазон регулировки температуры в комнатах различается в зависимости от модели
управляемого кондиционера воздуха. Для групп, управляемых исключительно
системой LOSSNAY, регулировка температуры в комнатах не возможна.
(При работе будут мигать символы [TEMP.] и [°C])
ПРИМЕЧАНИЕ
Если регулировка температуры в комнатах запрещена другим
контроллером системы, то кнопки и переключателя TEMP.
функционировать не будут. В случае такого запрета будет мигать символ
[- CENTRALIZED -].
2-уровневая
модель
3-уровневая
модель
4-уровневая
модель
Кондиционер воздуха
Кондиционер воздуха для умеренной температуры
Охлаждение/Осушение от
19 до 30°C/от 66,2 до 86°F
от 14 до 30°C/от 57,2 до 86°F
Обогрев
от 17 до 28°C/от 62,6 до 82,4°F
от 14 (17) до 28°C/от 57,2 (62,6) до 82,4°F
Авто (охлаж./осуш.)
от 19 до 28°C/от 66,2 до 82,4°F
от 14 (17) до 28°C/от 57,2 (62,6) до 82,4°F
*
Регулировка температуры не может быть выполнена для режима вентилирования.
