26
№
Наименование
№
Наименование
1.
Фланец входного отверстия.
7.
Фланец выходного отверстия.
2.
Вентиль входного
трубопровода.
8.
Вентиль выходного трубопровода.
3.
Входной трубопровод.
9.
Манометр.
4.
Кран.
10.
Выходной трубопровод.
5.
Бак.
11.
Пробка сливного отверстия и клапан
сброса избыточного давления.
6.
Насос.

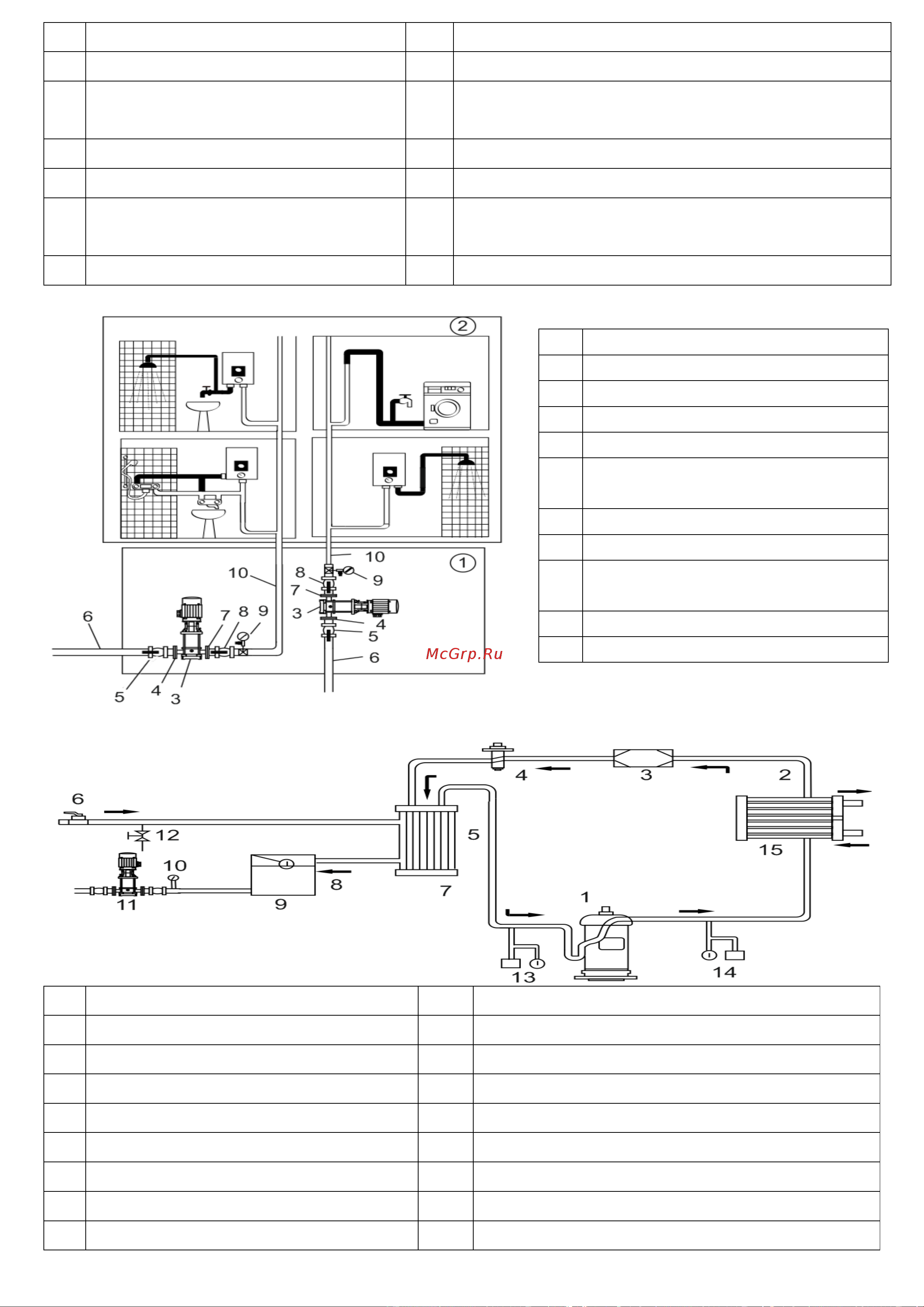

7.3. Установка насоса для водоснабжения зданий.
7.4. Установка насоса в системе кондиционирования.
№
Наименование
№
Наименование
1.
Компрессор.
9.
Бак.
2.
Конденсатор.
10.
Манометр.
3.
Сушильный фильтр.
11.
Насос.
4.
Расширительный клапан.
12.
Предохранительный клапан.
5.
Испаритель.
13.
Регулятор низкого давления.
6.
Вентиль.
14.
Регулятор высокого давления.
7.
Смеситель антифриза.
15.
Вентилятор.
8.
Датчик температуры.
№
Наименование
1.
Водонапорная станция.
2.
Здание.
3.
Насос.
4.
Фланец входного отверстия.
5.
Вентиль входного
трубопровода.
6.
Входной трубопровод.
7.
Фланец выходного отверстия.
8.
Вентиль выходного
трубопровода.
9.
Манометр.
10.
Выходной трубопровод.
