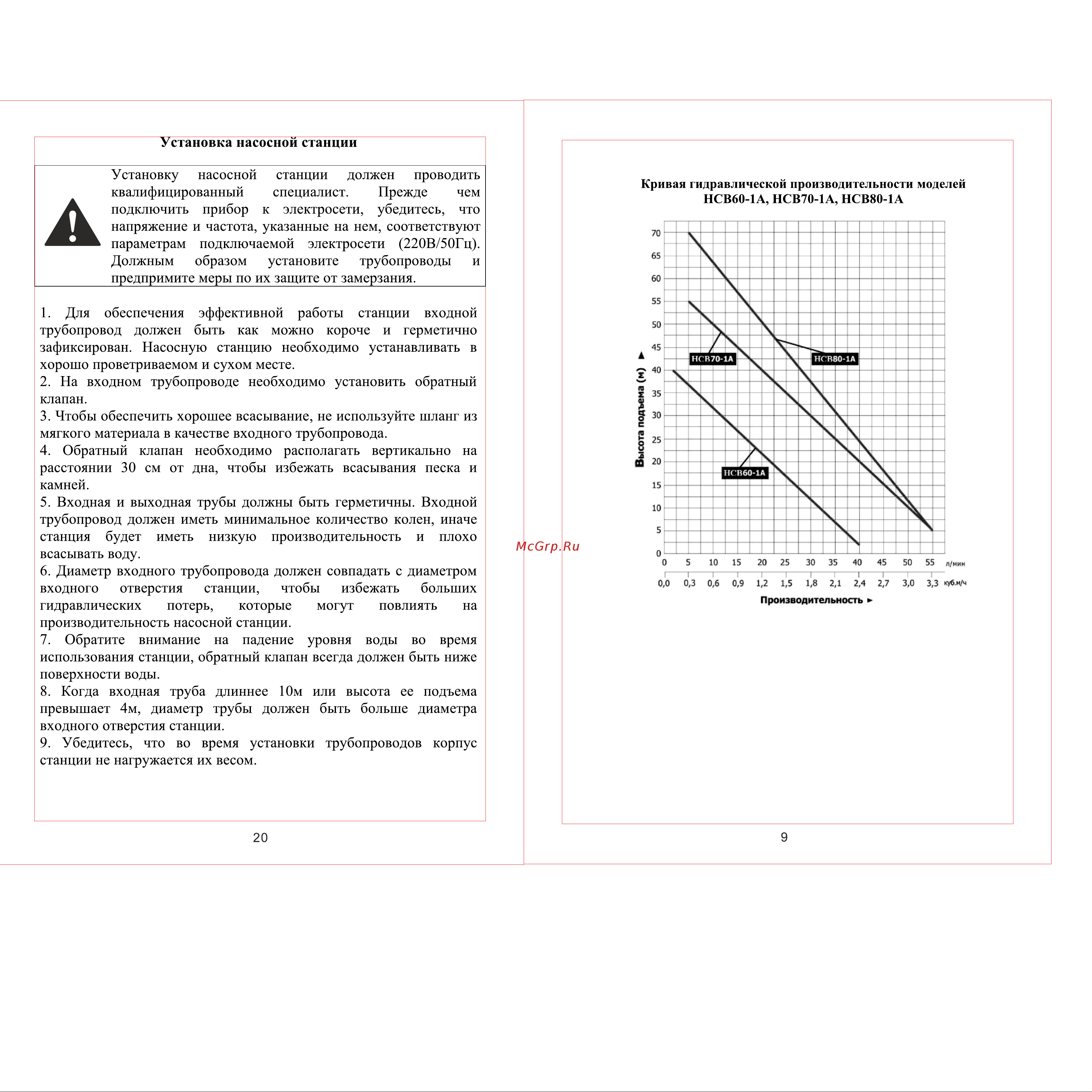

Установка насосной станции Установку насосной станции должен проводить квалифицированный специалист Прежде чем А подключить прибор к электросети убедитесь что напряжение и частота указанные на нем соответствуют параметрам подключаемой электросети 220В 50Гц Должным образом установите трубопроводы и предпримите меры по их защите от замерзания 1 Для обеспечения эффективной работы станции входной трубопровод должен быть как можно короче и герметично зафиксирован Насосную станцию необходимо устанавливать в хорошо проветриваемом и сухом месте 2 На входном трубопроводе необходимо установить обратный клапан 3 Чтобы обеспечить хорошее всасывание не используйте шланг из мягкого материала в качестве входного трубопровода 4 Обратный клапан необходимо располагать вертикально на расстоянии 30 см от дна чтобы избежать всасывания песка и камней 5 Входная и выходная трубы должны быть герметичны Входной трубопровод должен иметь минимальное количество колен иначе станция будет иметь низкую производительность и плохо всасывать воду 6 Диаметр входного трубопровода должен совпадать с диаметром входного отверстия станции чтобы избежать больших гидравлических потерь которые могут повлиять на производительность насосной станции 7 Обратите внимание на падение уровня воды во время использования станции обратный клапан всегда должен быть ниже поверхности воды 8 Когда входная труба длиннее 10м или высота ее подъема превышает 4м диаметр трубы должен быть больше диаметра входного отверстия станции 9 Убедитесь что во время установки трубопроводов корпус станции не нагружается их весом 20 Кривая гидравлической производительности моделей НСВ60 1А НСВ70 1А НСВ80 1А I 1 1 1 1 1 1 1 1 1 1 1 0 0 0 3 0 6 0 9 1 2 1 5 1 8 2 1 2 4 2 7 3 0 3 3 ку6 м ч Производительность
