6

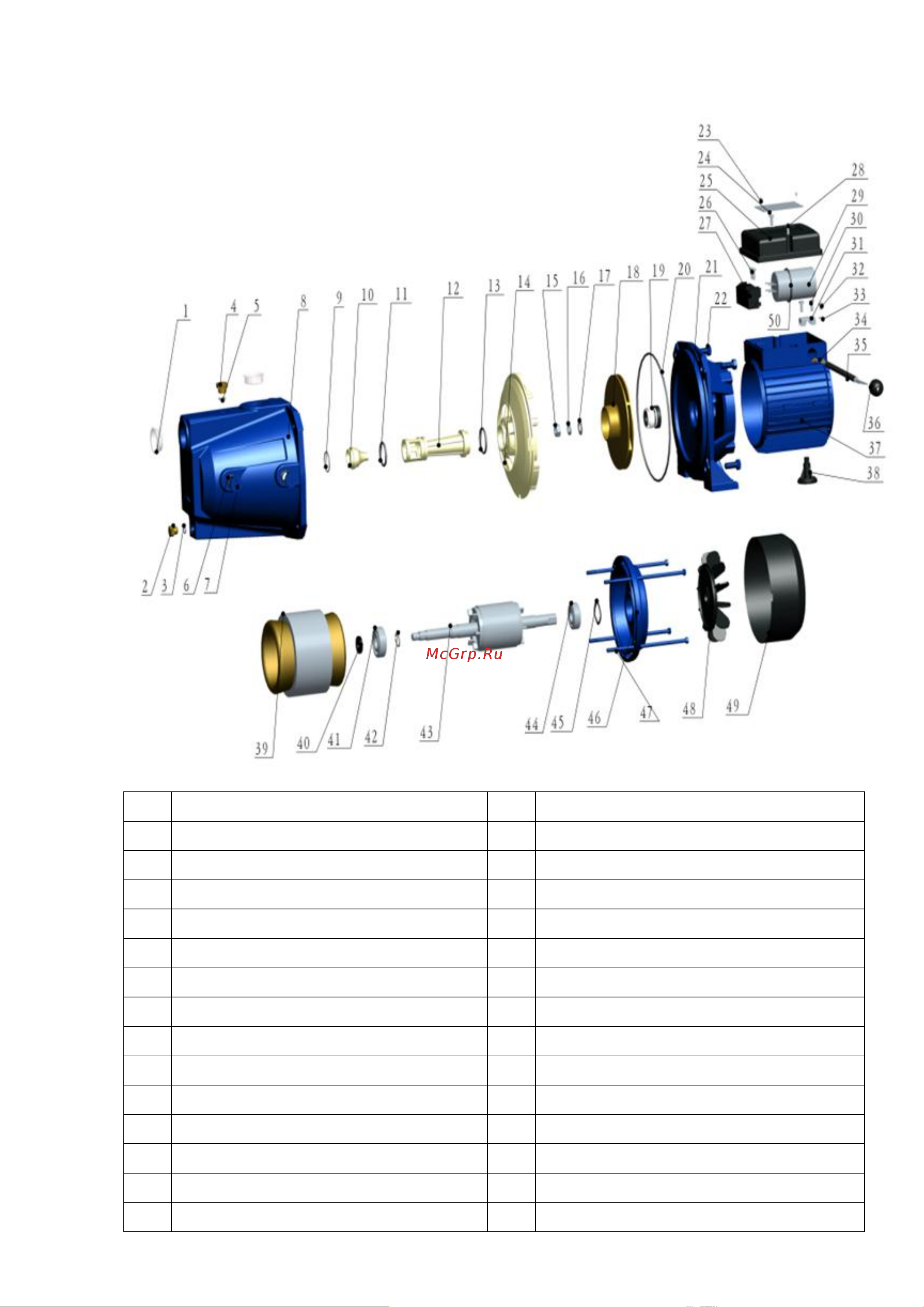

3.3. Схема устройства моделейPJm80, PJm100
№
Наименование
№
Наименование
1.
Заглушка
26.
Винт
2.
Сливная пробка
27.
Клеммная коробка
3.
Уплотнительное кольцо
28.
Винт
4.
Заливная пробка
29.
Конденсатор
5.
Уплотнительное кольцо
30.
Винт
6.
Уплотнительное кольцо
31.
Зажим кабеля
7.
Пробка
32.
Винт
8.
Насосная камера
33.
Стопорная шайба
9.
Уплотнительное кольцо
34.
Корпус клеммной коробки
10.
Направляющий конус
35.
Кабель питания
11.
Уплотнительное кольцо
36.
Защитный рукав
12.
Инжектор
37.
Кожух мотора
13.
Уплотнительное кольцо
38.
Ножки
14.
Напорная крышка
39.
Мотор
