5.13. График гидравлической производительности для модели
LRS50-1100F.
6. Обобщенные схемы устройства насосов.

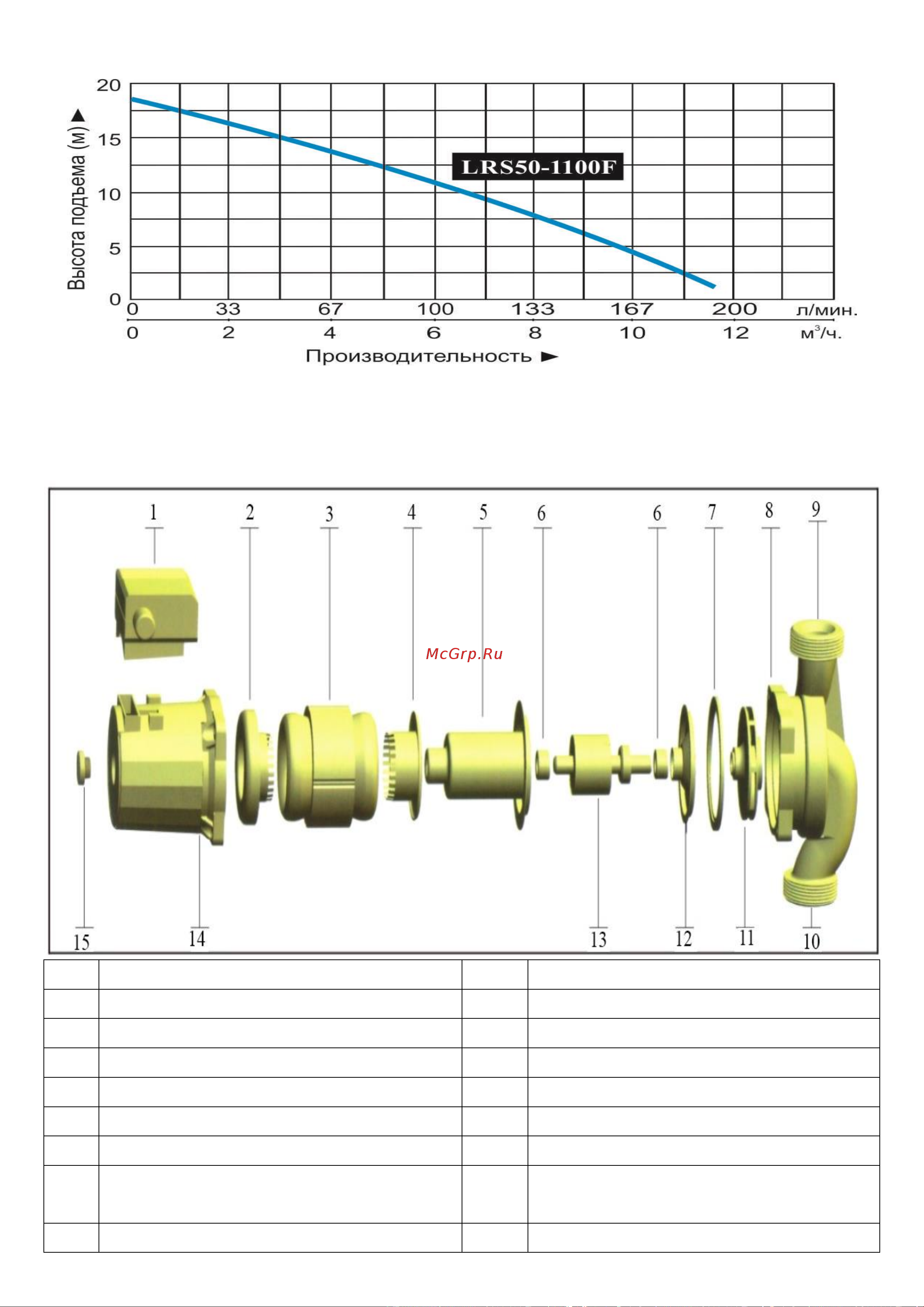

6.1. Развернутая схема устройства насосов моделей LRS15/4-130G,
LRS15/4-130, LRS15/6-130G, LRS15/6-130, LRS32/6-150N, LRS32/9-180N,
LRS20/12-180G, LRS25/12-180G, LRS25/15-180G.
№
Наименование
№
Наименование
1.
Конденсаторная коробка.
9.
Выходное отверстие.
2.
Верхняя крышка мотора.
10.
Входное отверстие.
3.
Статор.
11.
Крыльчатка.
4.
Нижняя крышка мотора.
12.
Пластина подшипника.
5.
Гильза ротора.
13.
Ротор.
6.
Подшипник.
14.
Корпус мотора.
7.
О-образное уплотнительное
кольцо.
15.
Винт для выпуска воздуха.
8.
Насосная камера.
