6.
Резиновый статор.
22.
Гнездо подшипника.
7.
Фланец выходного
патрубка.
23.
Подшипник.
8.
Насосная камера.
24.
Ротор.
9.
Шнек.
25.
Подшипник.
10.
Болт.
26.
Статор.
11.
Сальник.
27.
Кожух мотора.
12.
Болт масляной камеры.
28.
Донная пластина.
13.
О-образное уплотнительное
кольцо.
29.
Конденсатор.
14.
Зажим кабеля.
30.
Зажим конденсатора.
15.
Верхняя крышка мотора.
31.
Нижняя крышка
мотора.
16.
Верхнее уплотнительное
кольцо.

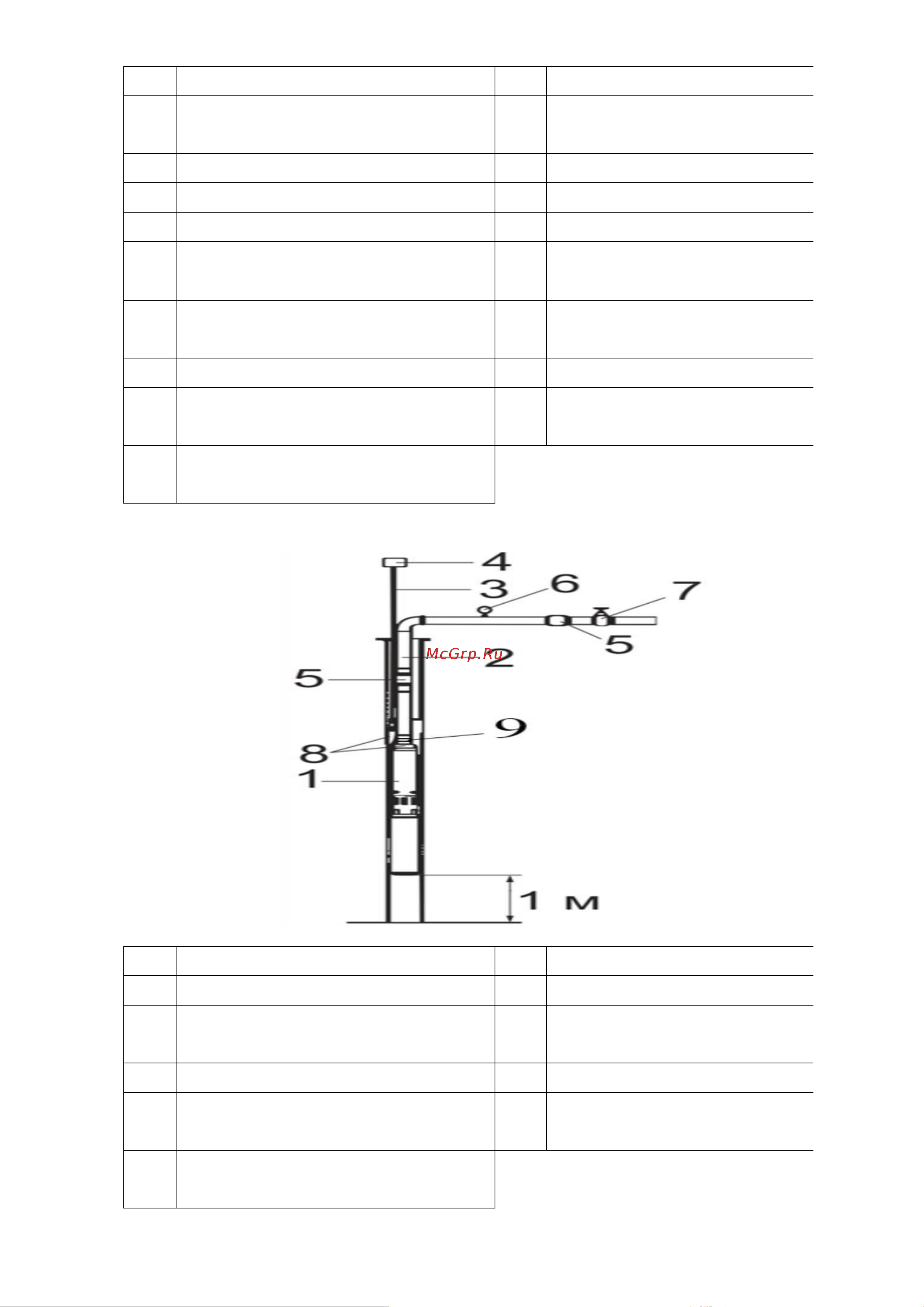

7. Схема установки насоса.
№
Наименование
№
Наименование
1.
Насос.
6.
Манометр.
2.
Выходной трубопровод
(напорный шланг).
7.
Водоразборный кран.
3.
Кабель электропитания.
8.
Крепежный трос.
4.
Розетка электрической сети
(220В/50Гц).
9.
Хомут.
5.
Промежуточный обратный
клапан.
Содержание
- Qgd1 25 0 7 3qgd1 30 0 5 3qgd1 50 0 5 1
- Qgd1 50 0 7 3 qgd1 50 0 5 4qgd1 100 1 1
- Насосов моделей 1
- Руководство по эксплуатации погружных шнековых 1
- Гарантийные обязательства 14
- Покупатель ________________________________________ с условиями и сроком гарантии предложенными продавцом и указанными в гарантийном талоне согласен изделие проверено и является исправным на момент покупки изделие получено в полном комплекте претензий к внешнему виду не имею 15
- Место для росписи покупателя ________________________________________ 16
