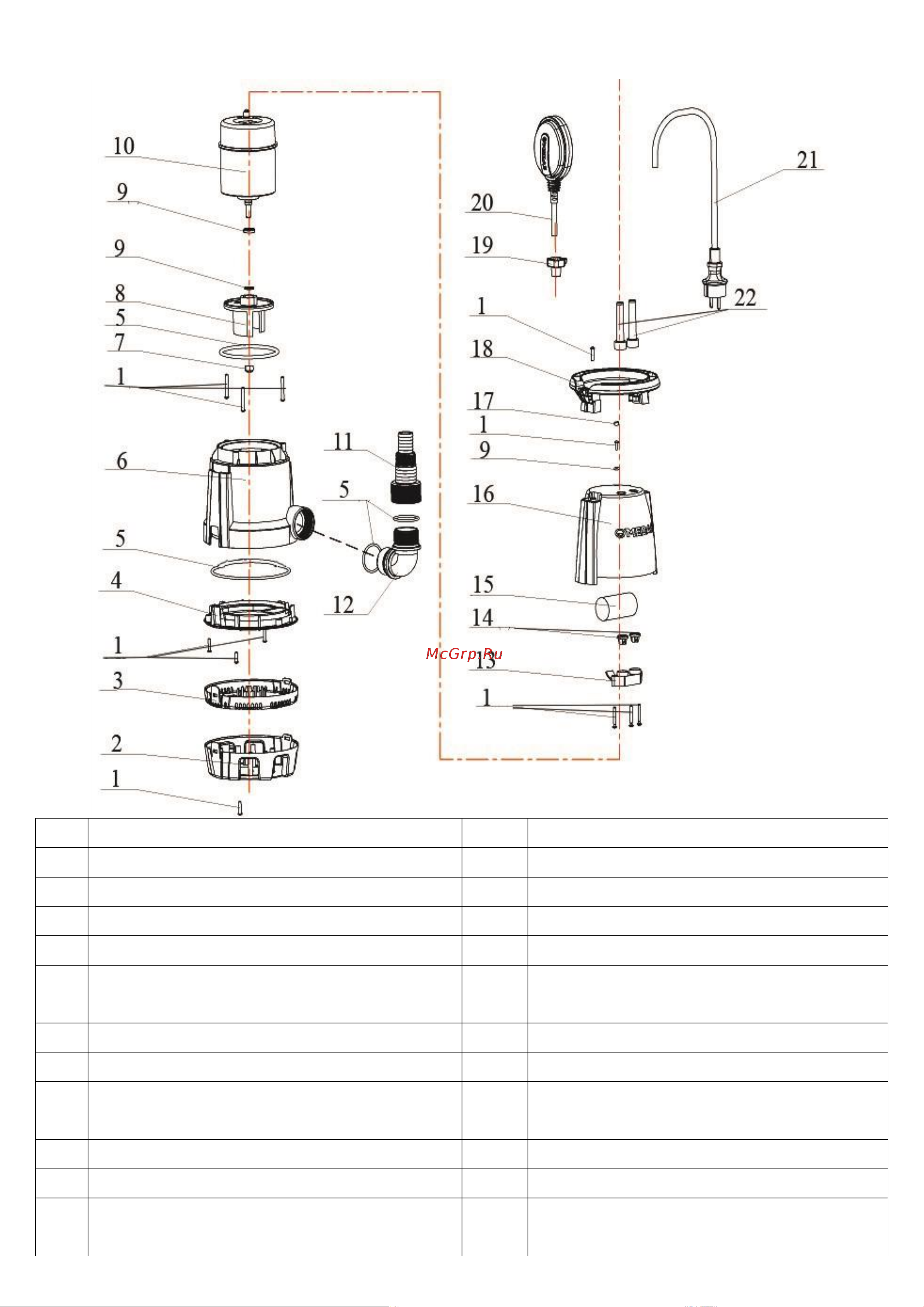

6. Обобщенные схемы устройства насосов.

6.1. Модели MW 400 INOX, MW 550 INOX, MQ 750 INOX.

№

Наименование

№

Наименование

Винт (-ы).

12.

Выходной патрубок.

Основание для грязной воды.

13.

Зажим пускового конденсатора.

Основание для чистой воды.

14.

Зажимы кабеля питания.

Основание насоса.

15.

Пусковой конденсатор.

О-образное уплотнительное

кольцо.

16.

Корпус мотора.

Насосная камера.

17.

Заглушка.

Гайка.

18.

Ручка.

Крыльчатка.

19.

Зажим поплавкового

выключателя.

Шайба.

20.

Поплавковый выключатель.

10.

Мотор.

21.

Кабель питания со штепселем.

11.

Штуцер для присоединения

шланга.

22.

Втулки кабеля питания.
