7. Регулятор (фильтр) полосы пропускания низких частот (ФНЧ) LOW

PASS. Позволяет отрегулировать полосу пропускания низких

частот.

8. Фильтр cупернизких частот SUBSONIC. Позволяет отсечь

нежелательные супернизкие невоспринимаемые на слух частоты и

дает возможность сабвуферу воспроизводить мощный чистый звук.

9. Фазокорректор PHASE SHIFT. Позволяет согласовать фазу

сабвуфера с акустическими системами в автомобиле.

10. Гнездо для подключения дистанционного регулятора громкости RE-

MOTE.

11. Светодиодный индикатор ON/PROT. Загорается зеленым при

правильном подключении усилителя при включенном питании.

Загорается красным при возникновении ошибки или неисправности,

усилитель немедленно выключается.

12. Выходные терминалы SPEAKER OUTPUT. Для подключения

динамиков к усилителю.

13. Предохранители FUSE. Защищают усилитель от воздействия токов

большой мощности и скачков напряжений.

14. Силовой терминал +12V. Для подключения силового кабеля к

источнику питания (к положительной клемме автомобильного

аккумулятора).

15. Терминал провода управления REM. Для подключения

дистанционного провода включения/выключения усилителя при

включении/выключении головного устройства. Если головное

устройство такой функции не имеет – подайте на данный разъём

+12 B, отключаемые сигналом с замка зажигания.

16. Терминал кабеля заземления GND. Для подключения кабеля

заземления и дальнейшего присоединения к кузову автомобиля (к

“массе”).

В связи с постоянным улучшением и модернизацией продукта

некоторые функции, описанные выше и технические характеристики,

приведенные ниже, могут быть изменены производителем без

предварительного уведомления и отличаться от заявленных в

данном руководстве.

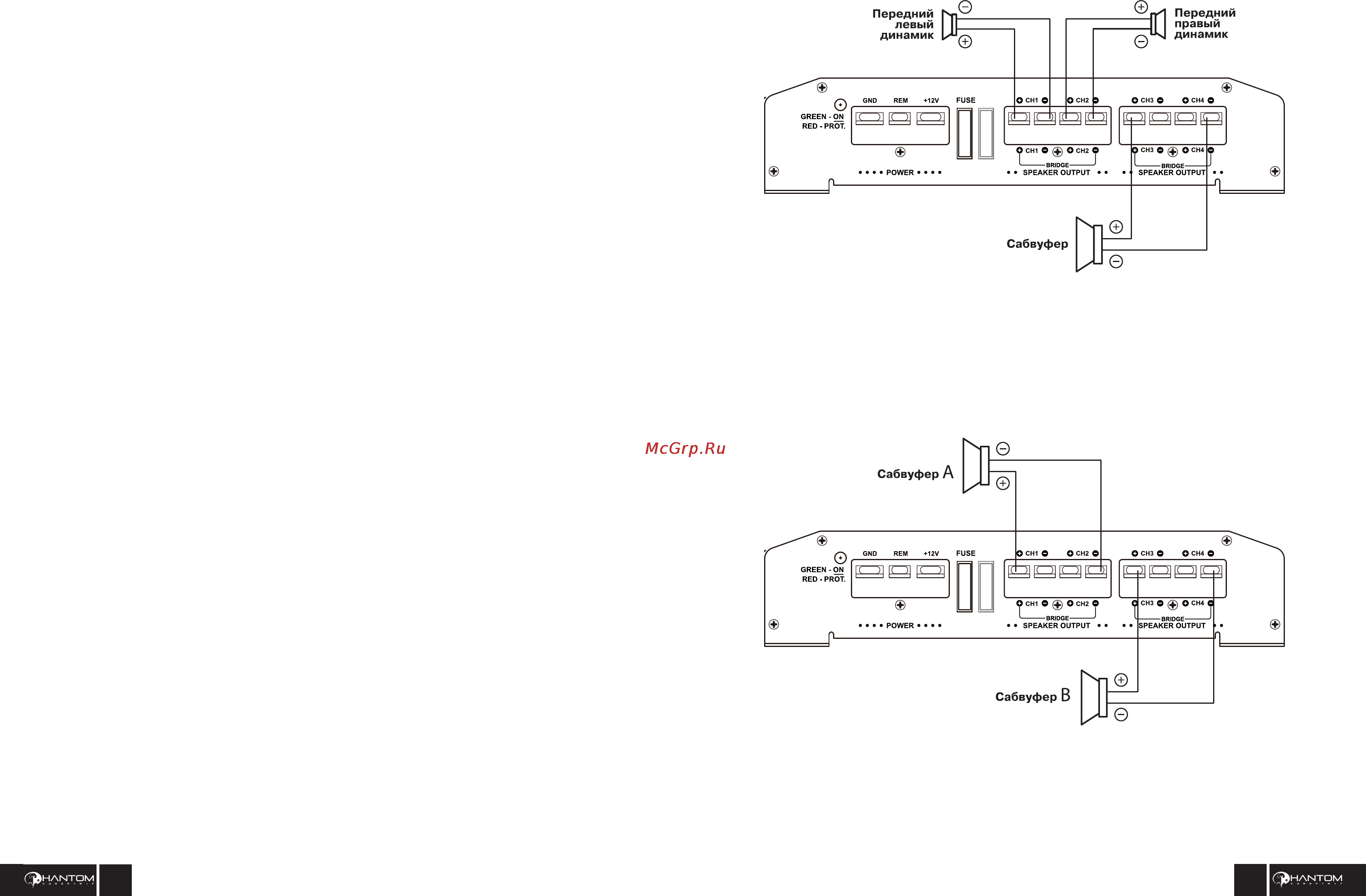

Схема подключения варианта «2-х полосный фронт

и низкочастоный динамик»

Работа четырёхканального усилителя по 2-х канальной схеме
