5

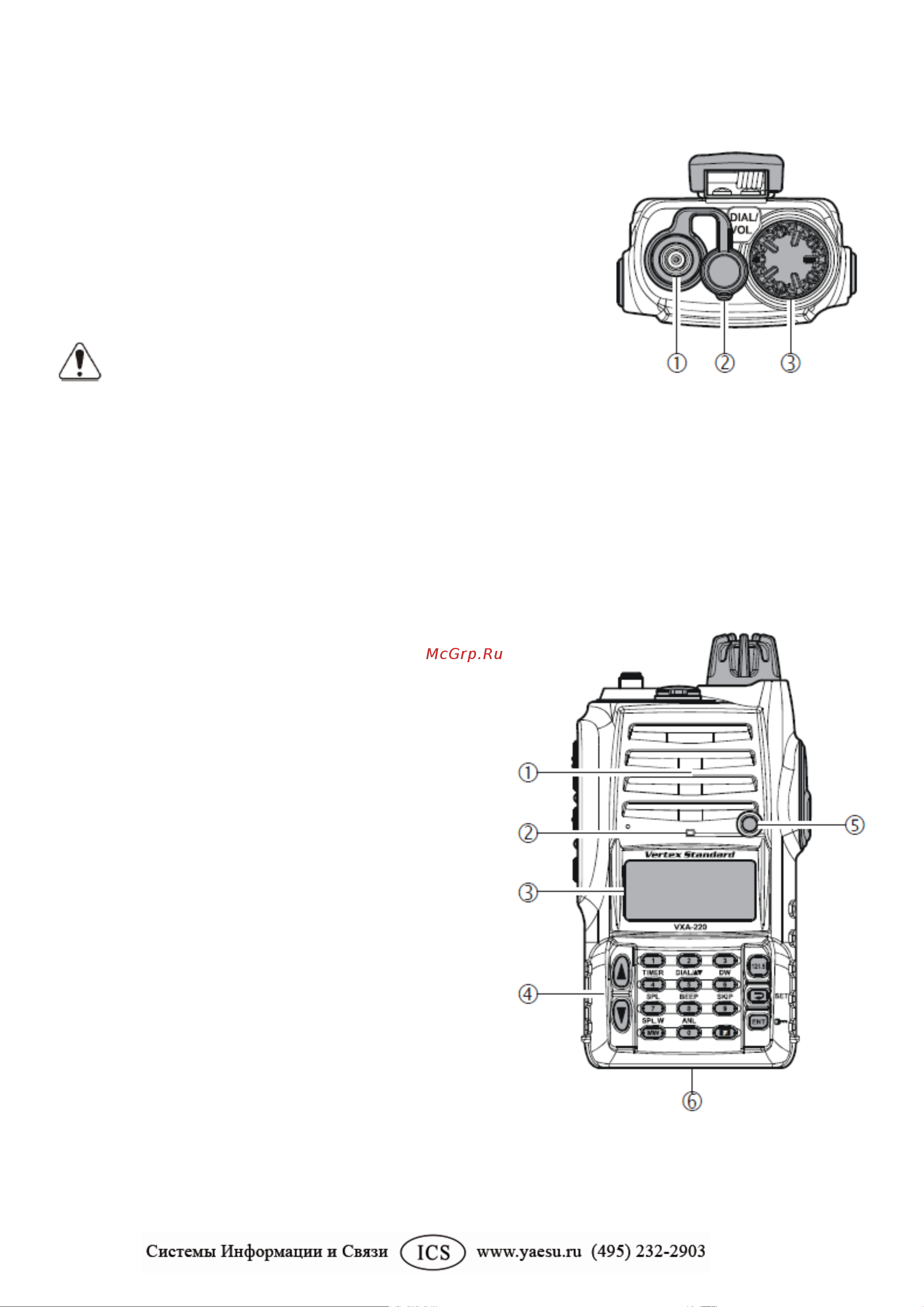

Элементы управления и разъемы
Верхняя панель
1. Разъем для установки антенны
Этот разъем SMA предназначен для установки гибкой антенны,
входящей в комплект поставки радиостанции, или любой другой
антенны с импедансом 50 Ом, предназначенной для радиообмена
в диапазоне авиационной связи.
2. Разъем MIC/EAR
К этому разъему можно подключить входящий в комплект
поставки кабель головной гарнитуры CT-96 или поставляемый
отдельно громкоговоритель/микрофон MH-44
B4B
.
1) Следует использовать только рекомендованный
производителем громкоговоритель/микрофон. Поскольку описываемый разъем является
нестандартным, подключение к нему громкоговорителя/микрофона, не сертифицированного
компанией Vertex Standard, может привести к поломке радиостанции.
2) Запрещается погружать радиостанцию в воду, если разъем MIC/EAR не защищен резиновой
заглушкой.
3. Переключатель DIAL
Этот (внешний) вращающийся переключатель с 20 фиксированными положениями предназначен для
настройки рабочей частоты или выбора канала памяти.
После соответствующей настройки альтернативной функции для кнопки [5(DIAL/▼▲)], этот
переключатель также можно использовать для
регулирования уровня громкости. Более подробную
информацию см. на стр. 18.
Передняя панель
1. Громкоговоритель
Расположение встроенного громкоговорителя указано
соответствующей цифрой.
2. Микрофон
Чтобы начать передачу, нажмите тангенту и говорите
в это отверстие обычным голосом.
3. Жидкокристаллический дисплей
Как показано на следующей странице, на дисплее
отображаются выбранные условия работы.
4. Клавиатура
Клавиатура используется для управления
большинством функций радиостанции. Некоторые
кнопки имеют по три функции.
Основная функция активируется простым нажатием
кнопки.
Альтернативная функция активируется нажатием
кнопки с последующим нажатием кнопки [F].
Дополнительная функция активируется нажатием и
удерживанием кнопки в течение двух секунд.
Эти функции подробно описаны на странице 6.
5. Световой индикатор BUSY/TX
