Габаритные размеры: 97 x 40 x 155 мм [3-13/16 x 1-9/16 x 6-1/8 дюймов]

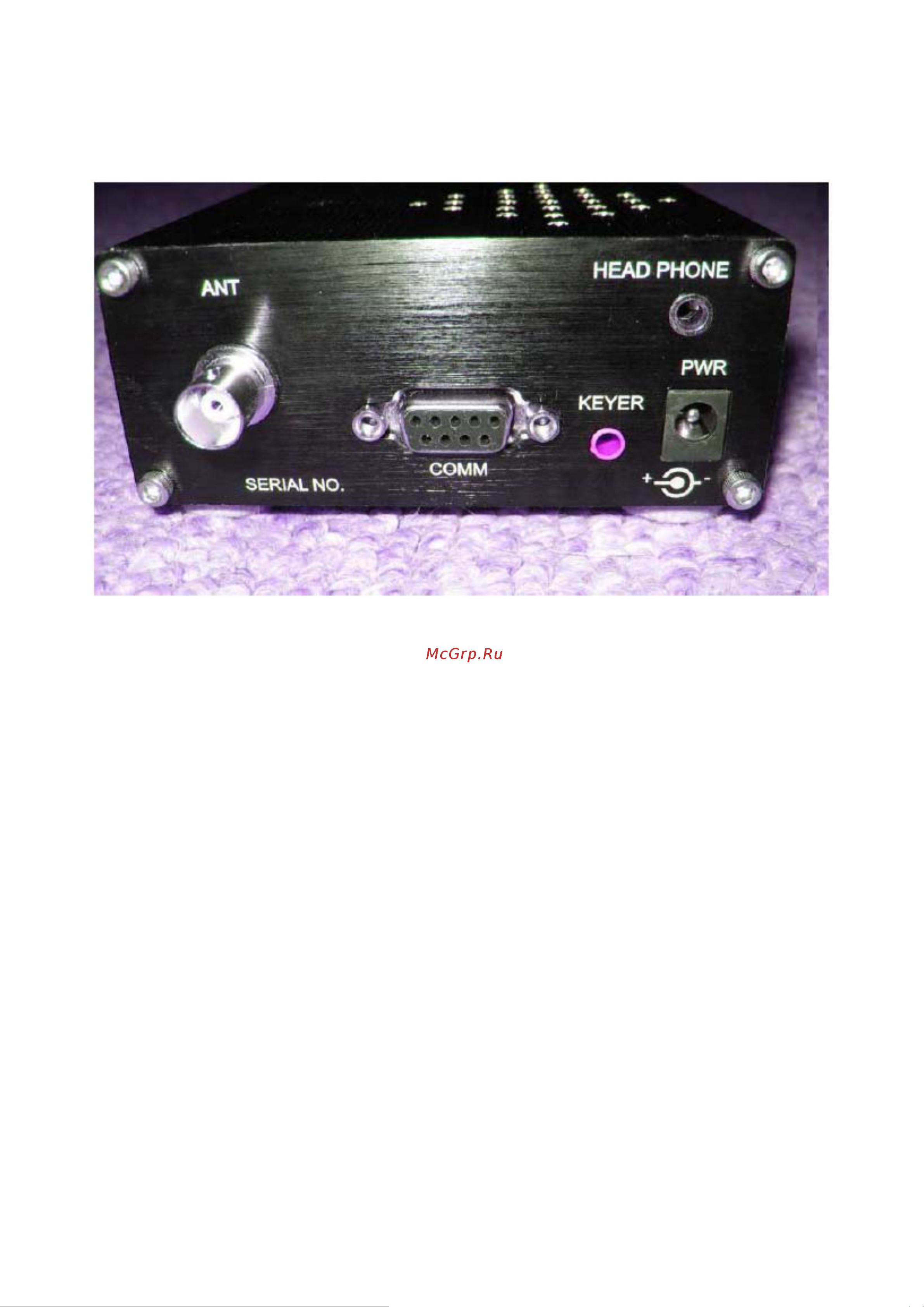

Подключение радиостанции

В качестве ра

зъема подключения электропитания используется стандартный с размерами 5,5 x 2,1мм коак-

сиальный разъем. Вывод, расположенный по центру, является положительным полюсом, а расположенная

вокруг него оболочка – отрицательный полюс. Подключите радиостанцию к соответствующему источнику

питания с напряжением 9,6 – 14,5В постоянного тока.

Телеграфный ключ или пульт управления подключаются через стандартный стерео-разъем 3,5мм. При

этом, наконечник – «точ

а», а кольцо – «тире». Общее подключение осуществляется по втулке. Для левшей

назначение «точки/тире» можно изменить в меню. Для режима “straight key”, используйте только наконеч-

ник и втулку, оставив кольцо.

Подключение радиочастотной антенны осуществляется по стандартному BNC-разъему типа «мама».

COMM-соединение – стандартный 9-выводной разъем RS-232 компьютерного интерфейса. Однако, уровни

сигнала, уровни сигнала TTL, не яв

ляются ст

андартными сигналами уровня RS-232. Для подключения к

компьютеру доступен соответствующий адаптер. Не подключайте радиостанцию к компьютеру непосред-

ственно через порт RS-232.

На задней панели можно вставить наушники в специальный разъем для них. Такое подключение отключает

встроенный динамик.

Поставляемый в комплекте микрофон подключается на передней панели. Подключение выполнено по

стандартному стерео-разъему 3,5мм. Микрофо

н представляет собой перенастраиваемый микрофон, с от-

ключенной цепью громкоговорителя. Исключите подключение микрофона для наушника-вкладыша. Лег-

ким прикосновением можно к силиконовой резинке RTV позволяет выполнить подключение для лучшей

механической устойчивости. При нажатии на кнопку PTT (Push-to-Talk) на микрофоне загорается красный

светодиод.

Для предотвращения корпуса устройство от царапин, а также для лучшего воздухообмена, сниз

у X1

предоставляется комплект резиновых или виниловых ножек, т.к. корпус служит в качестве радиатора для

отвода тепла.
