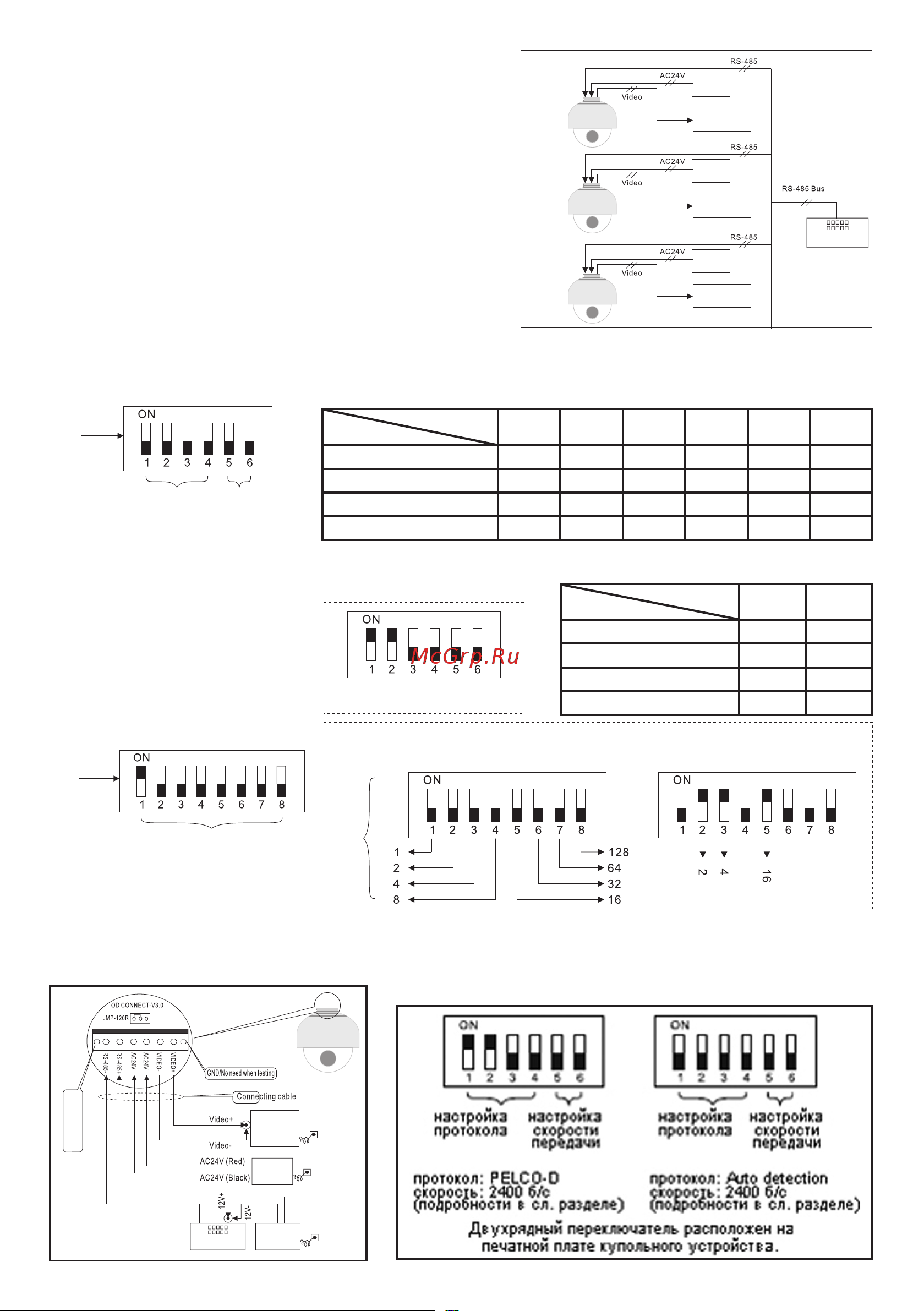

2. Подключение многокупольного устройства.

При соединении нескольких купольных устройств можно создать

систему, состоящую из нескольких устройств, включающую такие

вспомогательные устройства как разрядник, видеоматрица,

цифровой видеорегистратор и блок аварийной сигнализации для

интеграции системы.

24 В переменного тока: Источник питания купольного устрой-

ства, который преобразует ток 110 В/60 Гц или 220 В/50 Гц в ток

с напряжением 24 В для питания купольного устройства.

Шина RS-485: Используется для вывода управляющего сигнала

контроллера (сигнал RS-485) и подключается к входным клеммам

управляющих кабелей купольных устройств.

Видео: Используется для вывода видеосигнала купольного

устройства (может также выводить видеосигнал напрямую, напри-

мер, на монитор или видеоматрицу. Следите, чтобы сопротивле-

ния были согласованы).

II. Настройка передачи данных купольным устройством

Перед установкой и использованием оборудования необходимо произвести настройку протокола передачи данных и ско-

рость передачи данных (в бодах), которая не будет противоречить настройкам системы управления.

1. Настройка протокола и скорости передачи данных (в бодах) купольного устройства

2. Установка адреса

купольного устройства

Dome device range: 0~255.

Купол1

Купол2

КуполN


П итание


П итание


П итание

Контроллер

Подключение

мультикупольной

системы

Выкл/вкл

1-й

разряд

2-й

разряд

3-й

разряд

4-й

разряд

5-й

разряд

6-й

разряд

Тип протокола

PELCO-D Вкл Вкл Выкл Выкл •• ••

PELCO-P Выкл Выкл Вкл Выкл •• ••

Auto Differentiate Выкл Выкл Выкл Выкл •• ••

System Reserve Вкл Вкл Вкл Вкл •• ••

Внимание: Протокол и скорость передачи данных купольного устройства не должны

противоречить настройкам контроллера (перезапускается после внесения изменений).

Выкл/вкл

5-й

разряд

6-й

разряд

Ск. передачи

2400 Выкл Выкл

4800 Выкл Вкл

9600 Вкл Выкл

19200 Вкл Вкл

Настройка

протокола

Настройка

скорости

передачи

Вкл./Выкл.

Протокол PELCO-D.

ск. передачи 2400

Методустановки: сумма номеров

перекл.,когда онвположении вкл. -

адрес купольногоустройства

Пример вычисления

адреса устройства

Соответсвие номера

Вкл./Выкл. и

соответсвие номера

(2+4+16=22) адрес =22

Вкл./Выкл.

Установка адреса устройства

(показан адрес устройства№1)

Глава 3. Руководство по эксплуатации купольного устройства

I. Схема электрических соединений (пожалуй-

ста, во время процесса не включайте питание).

Розетка

Земляпри тесте

не нужна

Упр. сигн.+(оранж.)

Упр. сигн.+(желтый)


Питани е

Контроллер

Питани е

кл авиа туры

II. Установка протокола и скорости передачи данных

(Перед настройкой необходимо отключить питание,

а после установки перезапустить устройство).
