Свободный перевод от RA6XPG

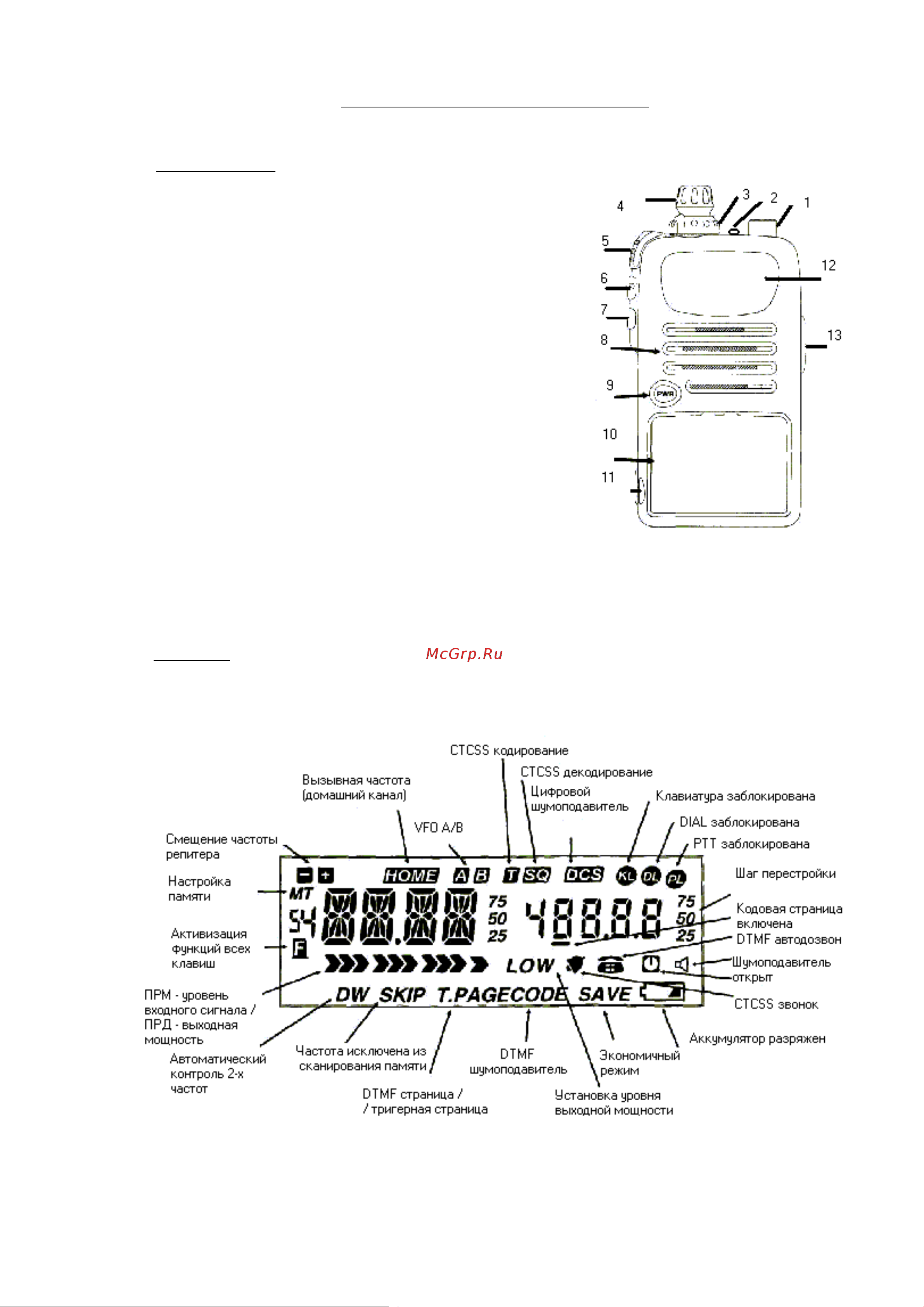

Внешний вид и органы управления:

А). Внешний вид

1 – Антенный SMA разъём, импеданс - 50 ом.

2 – LED – светодиод, КРАСНЫЙ - индикация режима

передачи и ЗЕЛЁНЫЙ – шумоподавитель открыт.

3 – Регулятор громкости.

4 – Многофункциональная концентрическая 20-

позиционная кнопка (DIAL), установка основных

параметров трансивера, смотри таблицу ниже.

5 – Тангента (РТТ – включение режима передачи и

выхода из режима настройки параметров трансивера).

6 – Кнопка тонального вызова.

7 – Кнопка включения подсветки дисплея (5 секунд).

8 – Громкоговоритель и микрофон.

9 - Кнопка включения трансивера.

10 – Клавиатура.

11 – 4мм разъем для подключения питания трансивера:

напряжение 5 – 13 вольт, ток до 1 А. Рекомендуется

кабель типа E-DC-5B.

12 – Дисплей. Рисунок №1

13 – Микротелефонное гнездо.

Б). Дисплей

Рисунок №2
