6 RX белый Прием данных (RX) /

Резервное копирование

7 GND черный заземление

8 MOTOR желтый Подключение к линии

управления реле

9 ACC белый Подключение к ACC

зажигания

10 V- Черный (толстый) Отрицательная сторона

12V/24V

автомобильный аккумулятор

хранения.

11 V+ красный

(толстый)

Примечание к подключению реле:

Подключение реле насоса: разъемы масло/бензонасоса это тонкий белый провод (85) и

тонкий желтый провод (86). Тонкий белый провод (85) соединяется с положительной

клеммой аккумулятора автомобиля (+12 В). Тонкий желтый провод подключается к реле

управления линией.

Вразрез провода плюсовой клеммы аккумулятора подключите последовательно

нормально замкнутый контакт (толстый зеленый провод 87а), а другой конец к контакту

реле (толстая зеленая линия 30), как показано на рисунке ниже.

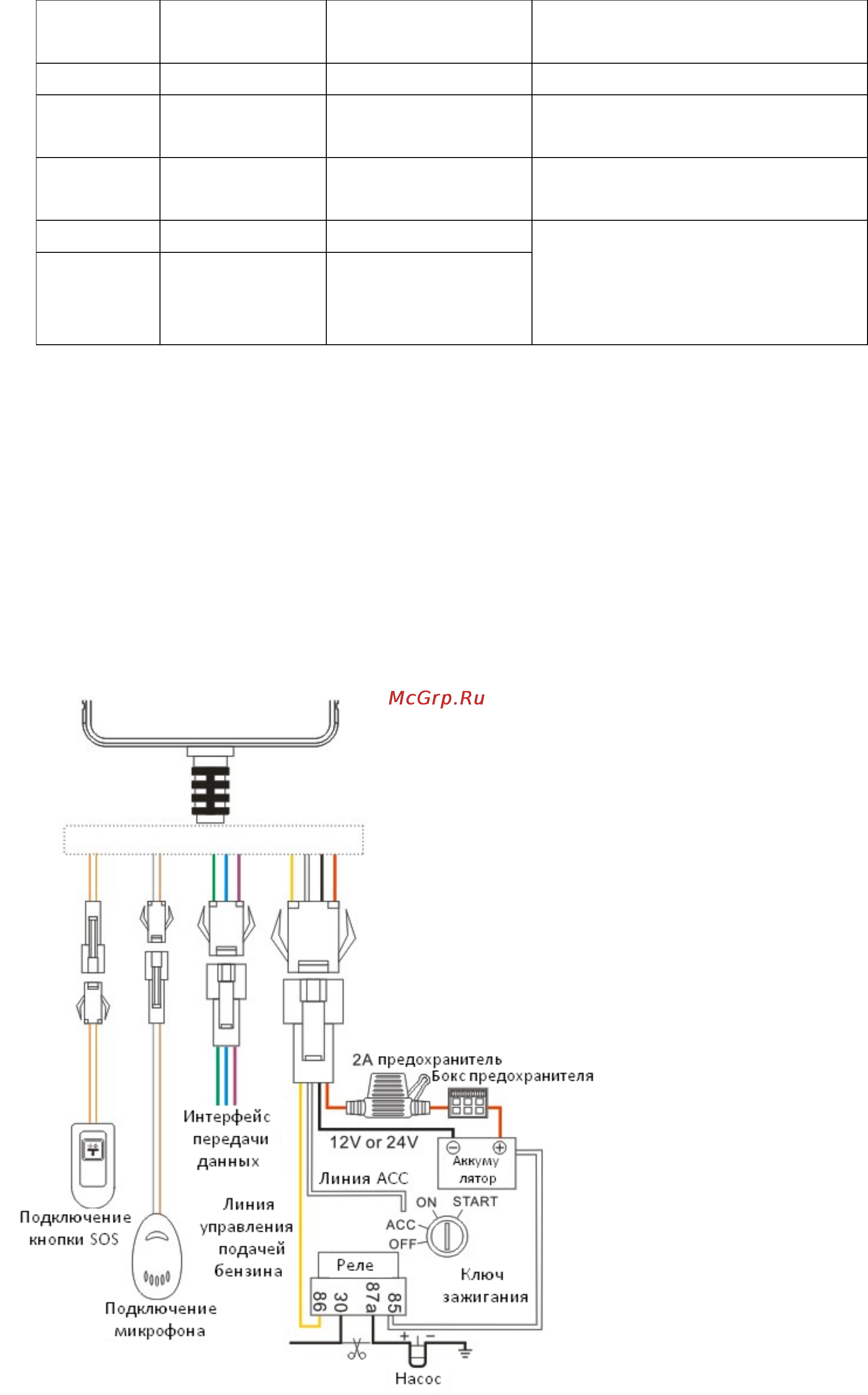

Схема устройства проводки:
