11
Внимание!
Напряжение питания не должно быть ниже, чем номинальное напряжение, указанное на кондиционере.
ПОДКЛЮЧЕНИЕ КАБЕЛЯ К ВНУТРЕННЕМУ БЛОКУ
1. Проверьте зажимы, крепящие провода в клеммной коробке, которые могли ослабиться из-за вибрации во
время транспортировки кондиционера. При нарушении контактов возможен нагрев и возгорание прово-
дов. Поэтому проверьте плотность контактов и закрепите соединение при необходимости.
2. Проверьте параметры электропитания.
3. Убедитесь, что защитный автомат рассчитан на ток, протекающий при работе кондиционера.
4. Убедитесь, что сечение кабеля электропитания достаточно для кондицио нера.

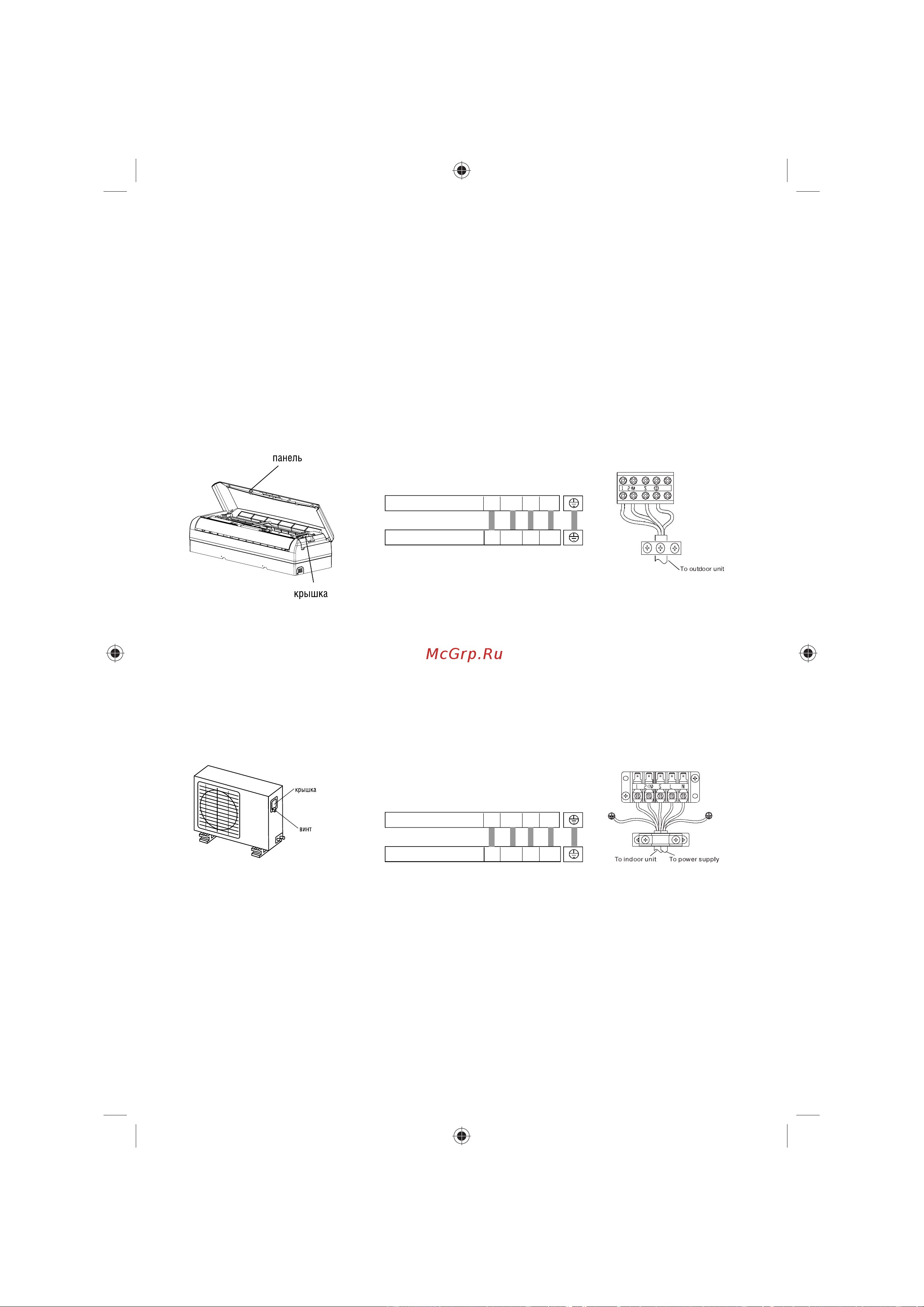

5. Снимите панель и винты и выньте крышку клеммной коробки (рис. 20).
6. Подключите кабели в соответствии с маркировкой контактов.
7. Изолируйте кабели, не подключенные к контактам, изолентой, чтобы они не касались элементов электри-
ческой схемы кондиционера.
ПОДКЛЮЧЕНИЕ КАБЕЛЯ К НАРУЖНОМУ БЛОКУ
1. Снимите крышку электрического отсека наружного блока (рис. 21).
2. Подключите соединительные провода к контактам так, чтобы числа, указанные на контактах внутреннего
и наружного блоков, совпадали.
3. Чтобы вода не попадала в электрический отсек, защитите провода, как показано на монтажных схемах
внутреннего и наружного блоков кондиционера.
4. Те провода, которые не используются, надо изолировать полихлорвиниловой лентой.
Провода не должны касаться электрических компонентов и металлических частей кондиционера.
Примечание:
1) Электрические подключения выполнять в соответствии с электрической схемой, закрепленной на внутрен-
ней поверхности крышки электронного блока. 2) Всегда устанавливайте предохранитель утечки на землю.
Pис. 21
Pис. 20
Terminals ontheindoorunit
12(N)3 4
Ter mina ls on the outdoor unit
12(N)3 4
Cooling & Heating mo dles:
Terminals ontheindoorunit
12(N)3 4
Ter mina ls on the outdoor unit
12(N)3 4
Cooling & Heating mo dles:
IM-KSGJ_DK11-03.01.01.indd 11IM-KSGJ_DK11-03.01.01.indd 11 24.08.2010 15:17:3924.08.2010 15:17:39
