Закрепить блок.

Внутренний блок кондиционера размещается вертикально и имеет большую высоту. Поэтому при неосторож-

ном обращении или плохом креплении он может упасть.

Надежно прикрепите кондиционер к стене и полу, чтобы избежать его случайного падения (Рис.4).

Снять воздухозаборную решетку.

Перед подключением труб и проводов необходимо снять воздухозаборную

решетку с внутреннего блока кондиционера. Потяните вниз за две ручки ре-

шетки, снимите 2 винта. После этого можно легко снять решетку (рис.5).

(4) Перед подключением труб холодильного контура и электропроводов вы-

ньте фиксатор. После окончания подключения установите его на место. Для

подвода труб и проводов с обеих сторон кондиционера и сзади используйте

специальные технологические отверстия (см. рис.7).

Дренажный шланг

Труба холодильного

контура

Труба холодильного

контура

(

соединение

)

Отверстия на задней панели кондиционера Отверстия снизу кондиционера

отверстие для фреонового

трубопровода и дренажного шланга

•

Воздухозаборная

решетка

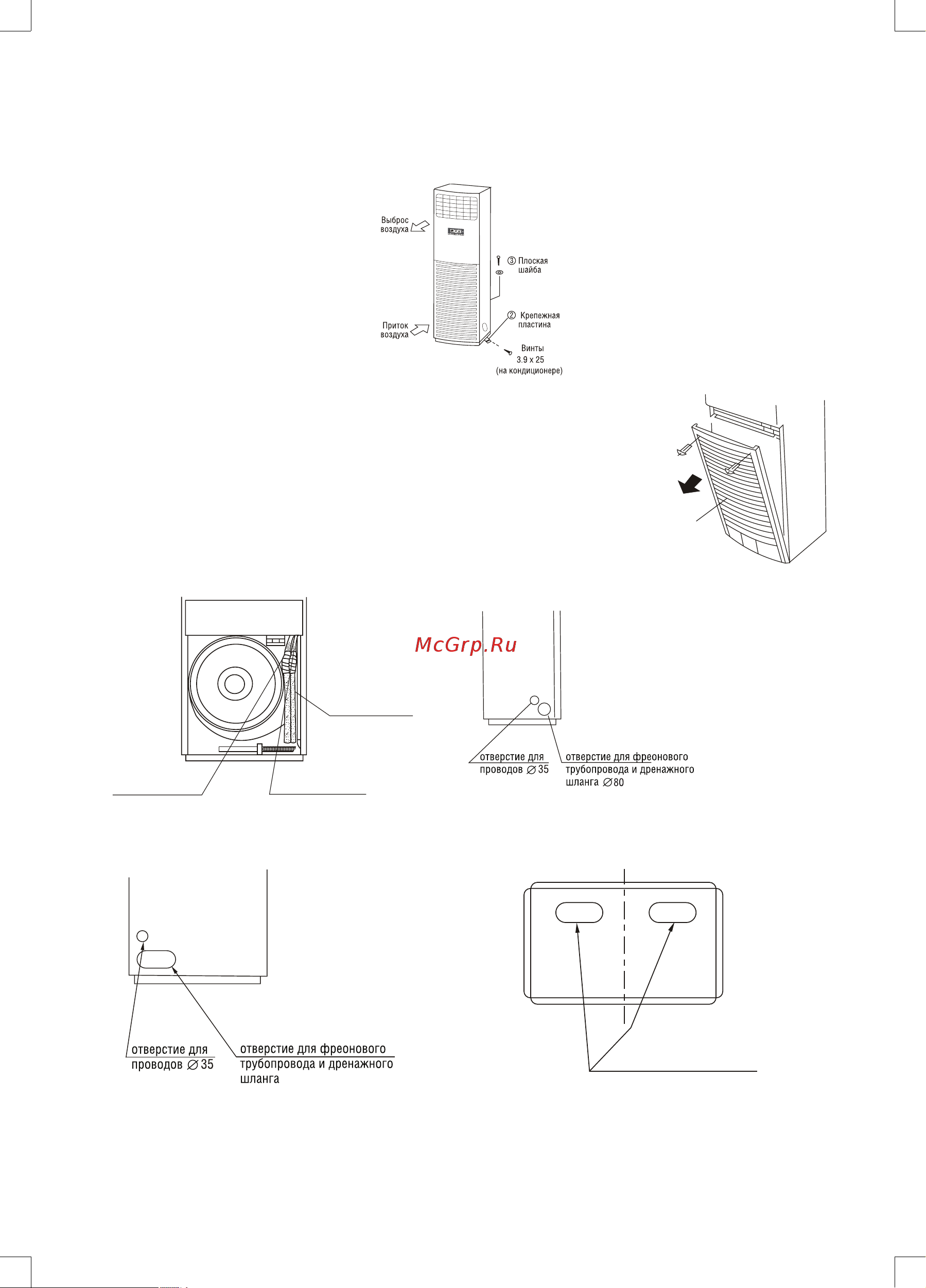

Рис.4

Рис.5

Рис.6 а)

б) в)

Рис.7 Технологические отверстия
