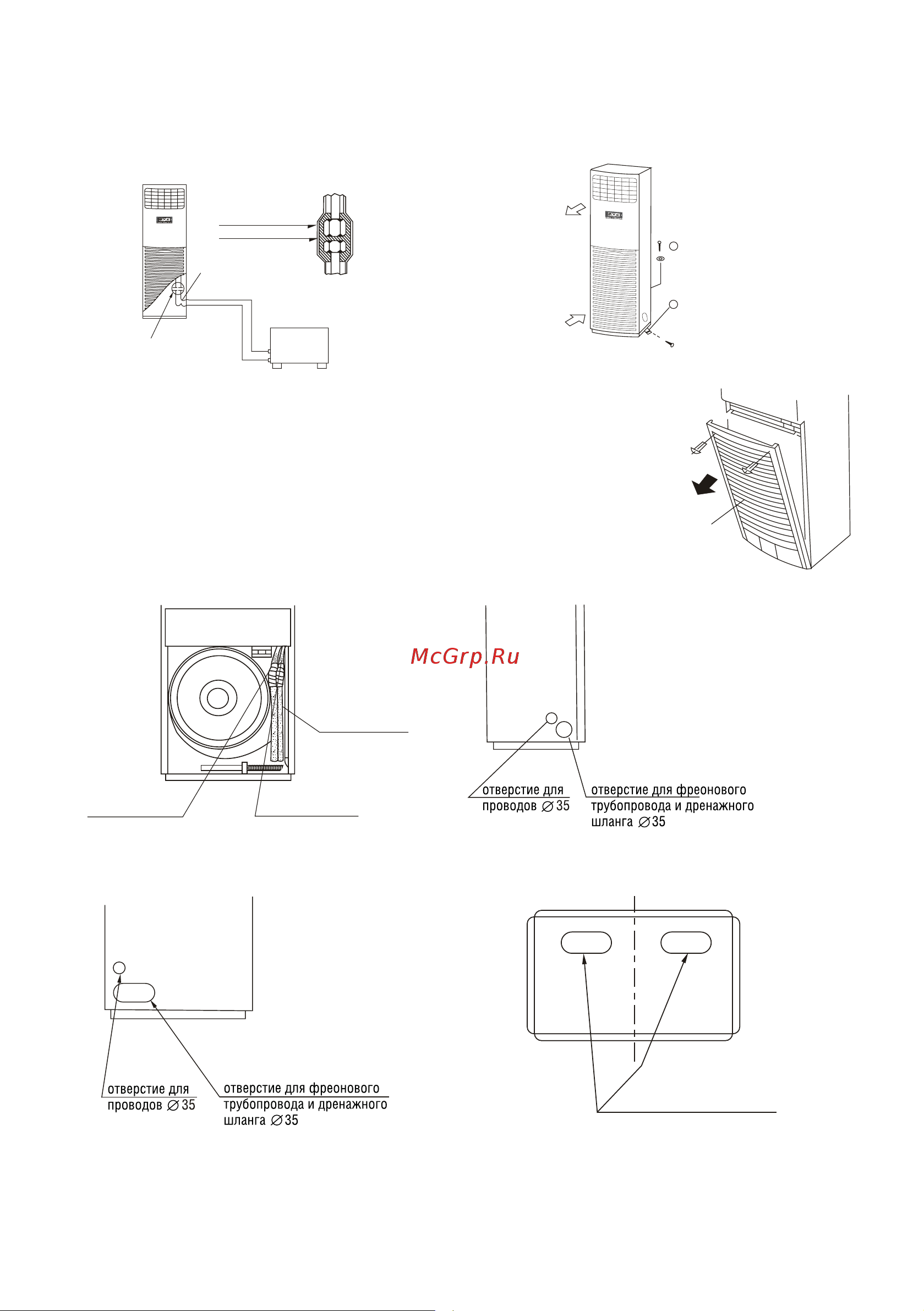

Закрепить блок.

Внутренний блок кондиционера размещается вертикально и имеет большую высоту. Поэтому при неосторож-

ном обращении или плохом креплении он может упасть.

Надежно прикрепите кондиционер к стене и полу, чтобы избежать его случайного падения.

полиэтиленовая трубка

теплоизоляция

изгиб

соединение

наружный

блок

Винты

3.9 х 25

(на кондиционере)

Выход

воздуха

Вход

воздуха

Плоская

шайба

Крепежная

пластина

Снять воздухозаборную решетку.

Перед подключением труб и проводов необходимо снять воздухозаборную

решетку с внутреннего блока кондиционера. Потяните вниз за две ручки ре-

шетки, снимите 2 винта. После этого можно легко снять решетку.

(4) Перед подключением труб холодильного контура и электропроводов

выньте фиксатор. После окончания подключения установите его на место.

Для подключения труб и проводов с обеих сторон кондиционера и сзади

используйте элементы 4 и 9 (см. список компонентов).

Дренажный шланг

Труба холодильного

контура

Труба холодильного

контура (соединение)

Отверстия на задней панели кондиционера Отверстия снизу кондиционера

отверстие для фреонового

трубопровода и дренажного шланга

•

Воздухозаборная

решетка
