• Метод соединения
Табл. 5-6
Для газа Для жидкости
KTRX100HZAN1
Свинчивание Свинчивание
KTRX140HZAN1
Свинчивание Свинчивание
KTRX160HZAN1
Свинчивание Свинчивание
Внутренний блок Свинчивание Свинчивание
Рефнет Сварка или свинчивание Сварка или свинчивание
5.4. Допустимые для труб хладагента длина и перепад высоты
Табл. 5-7 При подключении к наружному блоку одного внутреннего.
Модель
Макс. перепад высоты (м)
Длина
трубопровода
хладагента (м)
Количество
изгибов
Наружный блок выше Наружный блок ниже
KTRX100HZAN1
20 12 30
менее 10
KTRX140HZAN1
25 20 50
KTRX160HZAN1
25 20 50
Табл. 5-8
Допустимое
значение
Трубы
Длина
трубопро-
вода
Общая длина трубопровода (фактическая)
d100 м
L1+L2+L3+L4+L5+L6
+A+B+C+D+E
Макс. длина (L)
Фактическая длина
d45 м
L1+L3+L4+L5+L6+E
Эквивалентная длина
d50 м
Длина трубопровода (от первой отводной трубки
магистрали до самого дальнего внутреннего блока)
d20 м
L3+L4+L5+L6+E
Перепад
высот
Перепад высот между
внутренним и наруж-
ным блоками
Наружный блок выше 20 м --------
Наружный блок ниже 20 м --------
Перепад высот между внутренними блоками 8 м --------
Внутренний блок
Первый рефнет
Максимальная эквивалентная длина трубопровода
Максимальная эквивалентная длина трубопровода
(от первого рефнета)
Перепад высот между
внутренними блоками
Перепад высот между внутренним и
наружным блоками

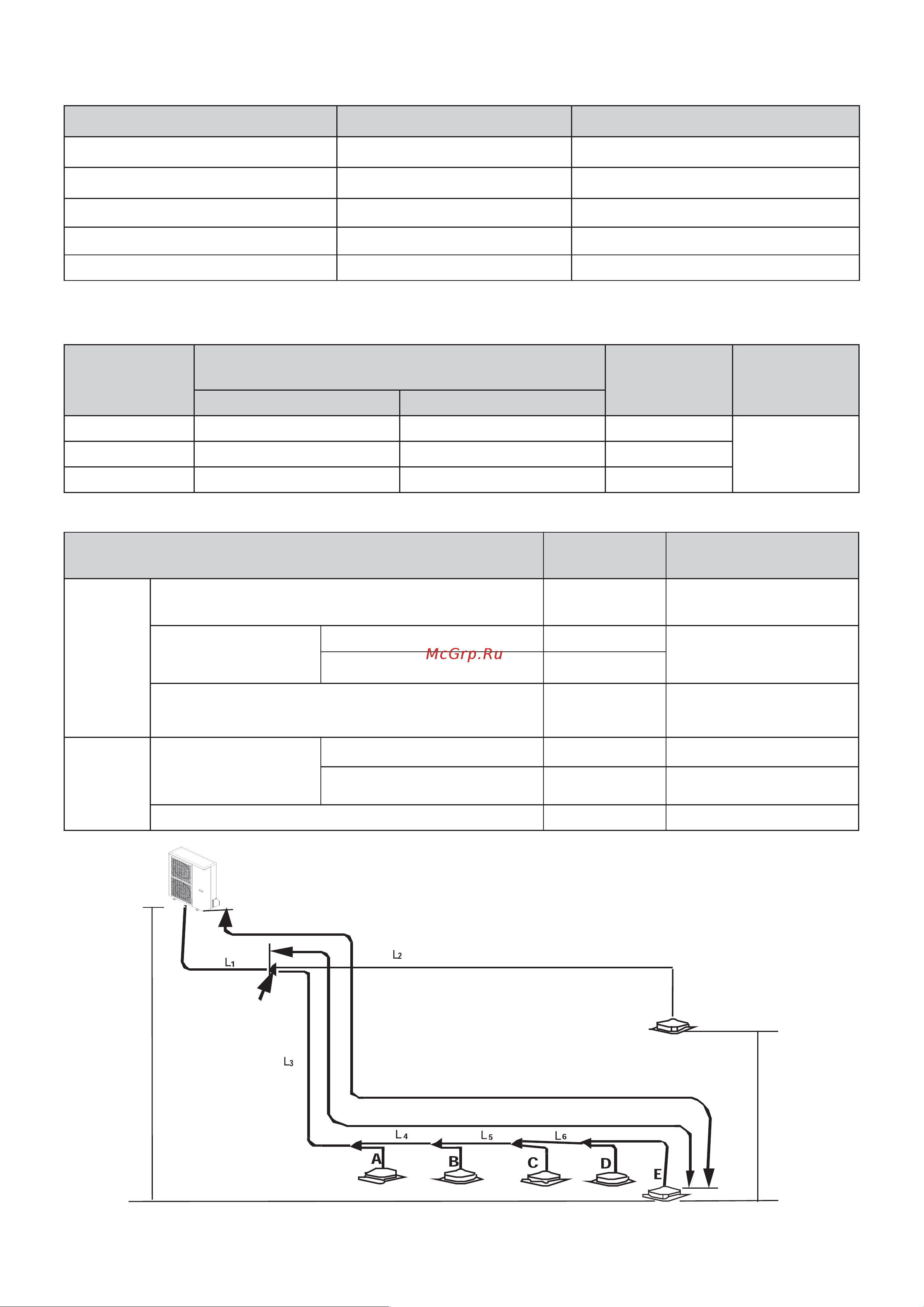

Рис. 5-3
Содержание
- Mini dx pro 1
- И н с т р у к ц и я п о м о н т а ж у 1
- Наружные блоки 1
- Содержание 2
- Меры по обеспечению безопасности 3
- Предупреждения 3
- Информация по установке 5
- Комплект поставки 5
- Монтаж наружного блока 6
- Монтаж трубопровода хладагента 9
- Рис 6 1 13
- Рис 6 2 13
- Электрические соединения 13
- Предостережения по поводу утечки хладагента 17
- Тестовый запуск 17
- Рис 8 1 примечание для поддержания рециркуляции хладагента нажмите кнопку постоянное охлаждение удерживайте малое давление чуть выше 0 2 мпа иначе может сгореть компрессор 18
- Для заметок 19
