11
Правила сгибания труб
Угол изгиба не должен превышать 90
о
.
Желательно, чтобы изгиб находился на середине отрезка трубы. Радиус изгиба должен быть не менее
100 мм (рис. 12).
Не сгибайте трубу более 3 раз.
Сгибание труб с тонкими стенками (диаметром 9,53 мм)
Вырежьте углубление в изоляции трубы на месте изгиба.
Согните трубу, и изолируйте лентой место изгиба.
Чтобы труба не деформировалась, выбирайте максимально возможный радиус изгиба.
Для сгибания труб с малым радиусом используйте трубогиб.
2. Установите трубы
Просверлите в стене отверстие.
Свяжите трубы и электрические кабели вместе изолентой, не допускайте попадания в пучок труб воздуха,
иначе на их поверхности будет конденсироваться вода.
Пропустите связанный пучок труб сквозь отверстие в стене. Действуйте аккуратно, чтобы не повредить трубы.
3. Подсоедините трубы к блокам
4. Откройте штоки запорных вентилей, чтобы хладагент мог перетекать по холодильному контуру.
5. С помощью течеискателя или мыльного раствора проверьте, нет ли утечек хладагента из системы.
6. Места соединений труб с внутренним блоком закройте звуко- и теплоизолирущим материалом, затем
обмотайте лентой.

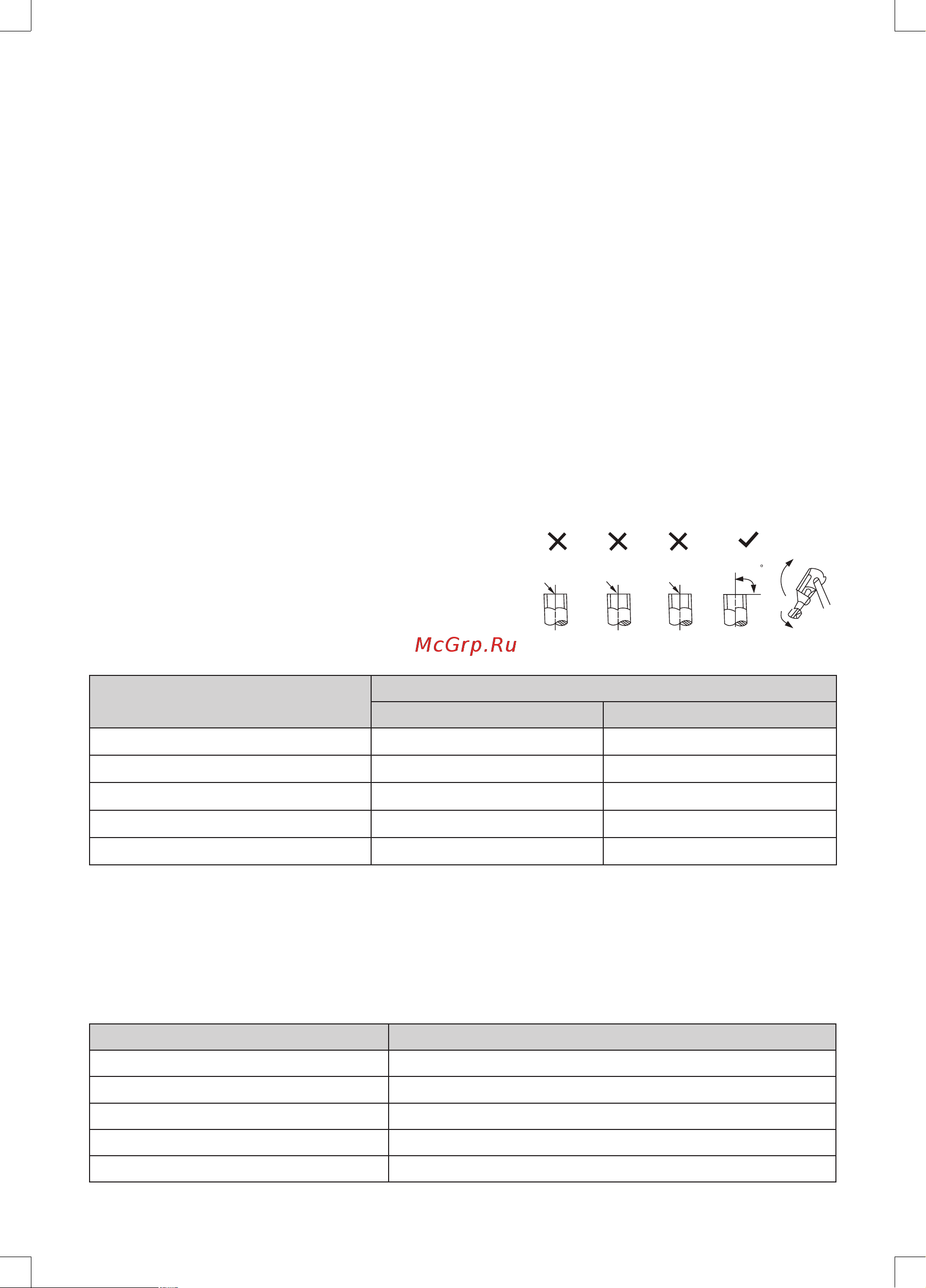

Развальцовка
Основная причина утечки хладагента из фреонового трубоп-
ровода кондиционера – некачественная развальцовка труб.
Выполняйте развальцовку, как описано ниже:
1. Отрежьте трубу трубогибом
2. Плотно закрепите медную трубку в зажиме и развальцуйте.
Размер зажима зависит от диаметра трубы (см. таблицу).
Наружный
диаметр, мм
А (мм)
Максимум Минимум
6,35 8.7 8.3
9,53 12.4 12.0
12,7 15.8 15.4
15,9 19.0 18.6
19,1 23.3 22.9
Закрепление соединений
Соедините трубы, для чего сначала закрутите накидную гайку пальцами, затем затяните ее гаечным ключом и
ключом с регулируемым крутящим моментом.
ВНИМАНИЕ!
Слишком большой крутящий момент может повредить гайку, а слишком маленький – привести к неплотному
соединению и утечке хладагента. Допустимые значения крутящего момента приведены в таблице.
Наружный диаметр, мм Крутящий момент, H х см (кг х м)
6,35 1420-1720 (144–176)
9,53 3270-3990 (333–407)
12,7 4950–6030 (504–616)
15,9 6180–7540 (630–770)
19,1 9720–11860 (990–1210)
•
•
•
•
•
•
•
•
•
•
90 C
под
наклоном
Неровная
поверхность
Заусенец
Рис. 14
