КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. Для ввода

проводов в корпус устройства на боковой части корпуса размещены два кабельных ввода.

Для доступа к контактным клеммам необходимо снять верхнюю крышку, повернув четыре винта

против часовой стрелки до упора.

На печатной плате прибора установлен винтовой клеммник X1 для подключения к изделию сети

220В, клеммник Х2 для подключения нагрузки расположен на печатной плате. Съёмный

предохранитель номиналом 2А так же установлен на печатной плате устройства. В «ИВЭП – 1230У»,

«ИВЭП-1230УК» на печатной плате установлен световой индикатор «+12В», который красным

свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании

в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода. Для доступа к

индикатору необходимо снять верхнюю крышку устройства.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному

значению. Допускается продолжительная работа изделия в режиме короткого замыкания или

перегрузки. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R5. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю блока

крышку, отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или

влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью

мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

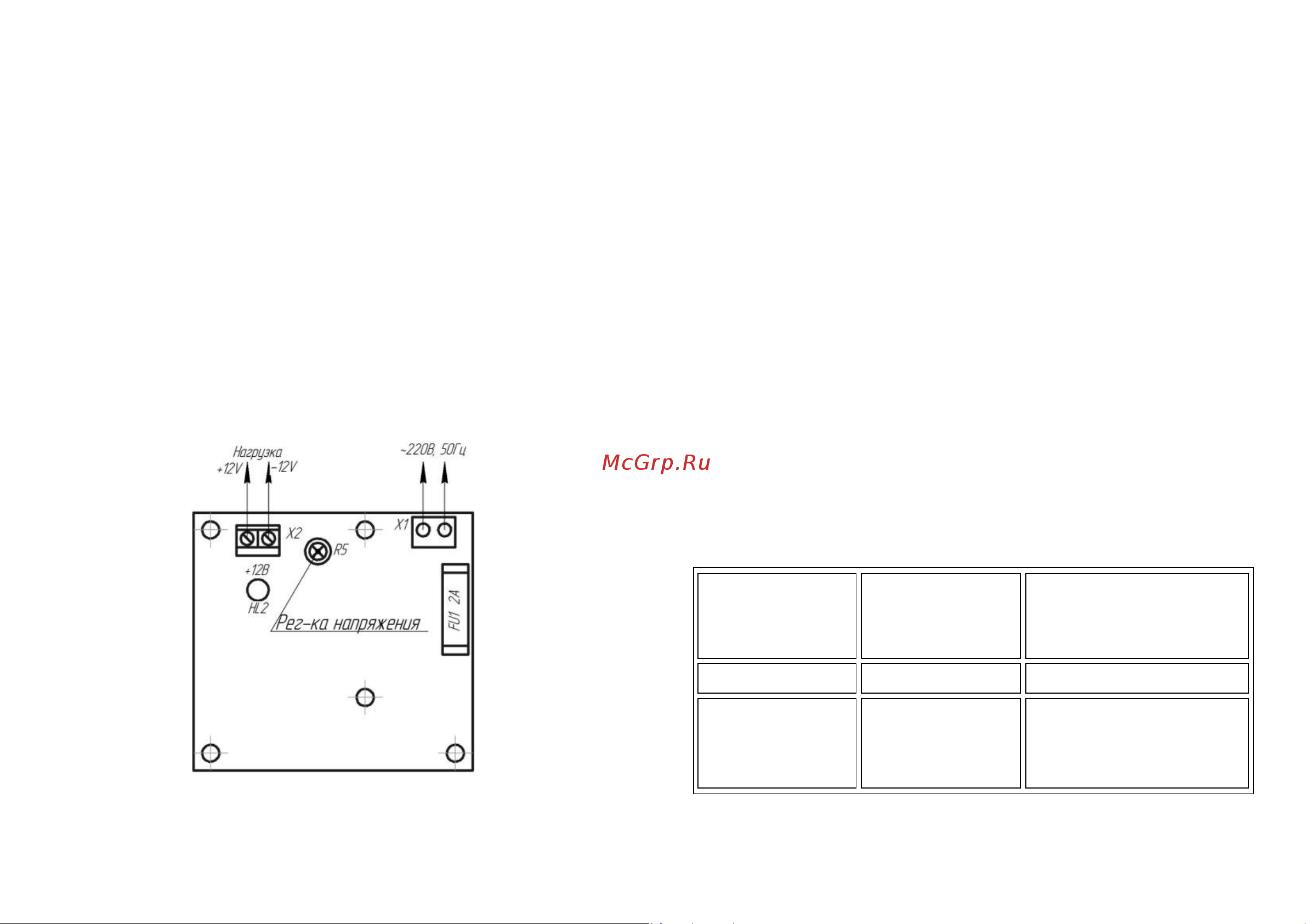

Рис. 1

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

электрической соединений «ИВЭП – 1230У», показанной на рис.1.

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8 ± 0,3В.

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод

Перегорел сетевой

предохранитель 2А.

Слишком низкое сетевое

напряжение.

Короткое замыкание в

нагрузке

Заменить предохранитель.

Проверить напряжение. Оно не должно

быть ниже 150В. Отключить нагрузку и

устранить неисправность.

2. При включении в сеть

сгорает предохранитель

Неисправен ИВЭП

Отправить ИВЭП на

предприятие – изготовитель для ремонта.

3. При подключении

источника к сети, выходное

напряжение пульсирует от

0 до 5÷14В с частотой

около 1Гц. Синхронно

мигает красный светодиод

Недопустимо низкое

сетевое напряжение.

Перегрузка по току

Измерить сетевое напряжение питания,

оно не должно быть ниже 150В.

Убедиться в работоспособности ИВЭП

при подключении его к эквиваленту

нагрузки на номинальный ток

(резистор ~ 20 Ом достаточной

мощности).
