ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе

изделия предусмотрены выемки для его крепления на стену.

Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо

снять крышку, открутив 3 винта, расположенные на передней панели.

Клеммник для подключения цепи 220В и заземления выведен за пределы платы и установлен на

корпусе, в нем же установлен предохранитель, номиналом 1А. На плате имеется схема фильтрации с

четырьмя независимыми выходными каналами.

Схемотехнически в приборе предусмотрена защита от короткого замыкания на выходе. Если

причина аварии устранена, то напряжение на выходе возвращается к номинальному значению.

Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки.

ИВЭП имеет световой индикатор «+12В», который красным свечением индицирует наличие

выходного напряжения, и индикатор «220В», который индуцирует наличие напряжения 220В в сети.

Индикатор «+12В» не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды

при токовой перегрузке выхода. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с

использованием подстроечного резистора R4. Данную функцию рекомендовано применять при

достаточно большой длине линии питания потребителя, чтобы избежать значительной просадки

напряжения на потребителе. Для получения доступа к подстроечному резистору необходимо снять

крышку и плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора

вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с

помощью мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия механических повреждений и доступа

посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

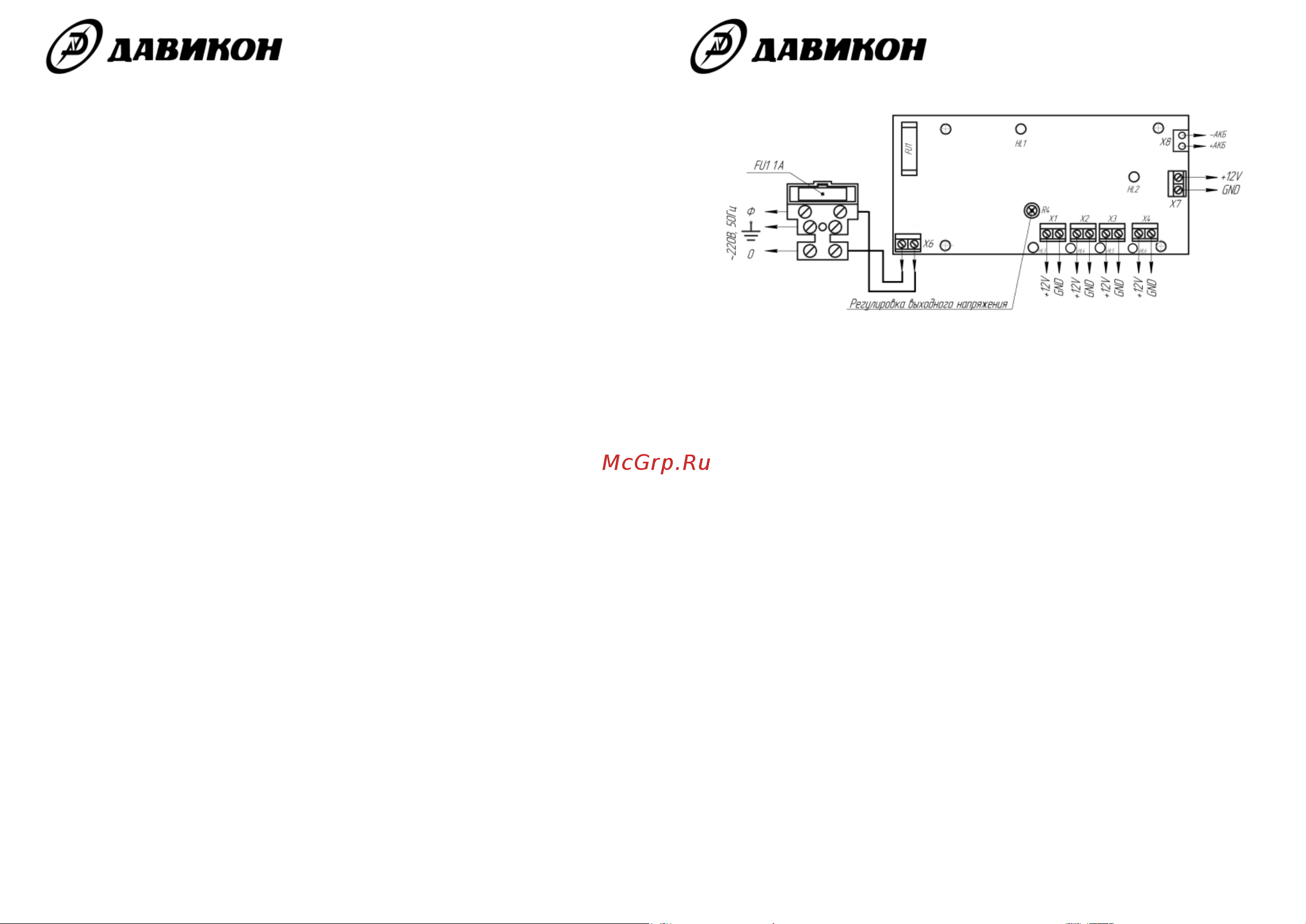

электрической соединений «ИВЭП – 1230П VF4», показанной на Рисунке 1.

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы наличия

выходного напряжения, свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения.

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ПРИ ПЕРЕГРУЗКЕ ОДНОГО КАНАЛА ВОЗМОЖНО КРАТКОВРЕМЕННОЕ

ПОНИЖЕНИЕ НАПРЯЖЕНИЯ НА ВЫХОДЕ +12В ДРУГИХ КАНАЛОВ.
