КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Для крепления на DIN-рейке на корпусе изделия предусмотрена специализированная защелка.

Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо

использовать мелкую (d=3, 4мм) плоскую «-» отвертку. На печатной плате расположены винтовые

клеммники ХP1 для подключения к изделию питания 220В, клеммник ХP2 для подключения

нагрузки. Там же расположен предохранитель F1 в цепи 220В номиналом 1А. ИВЭП имеет световой

индикатор «+6В», который красным свечением индицирует наличие выходного напряжения.

помощью подстроечного резистора R4. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для этого нужно плоской отвёрткой отрегулировать выходное напряжение путём

поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его

достаточном уровне с помощью мультиметра, включенного в режим вольтметра.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

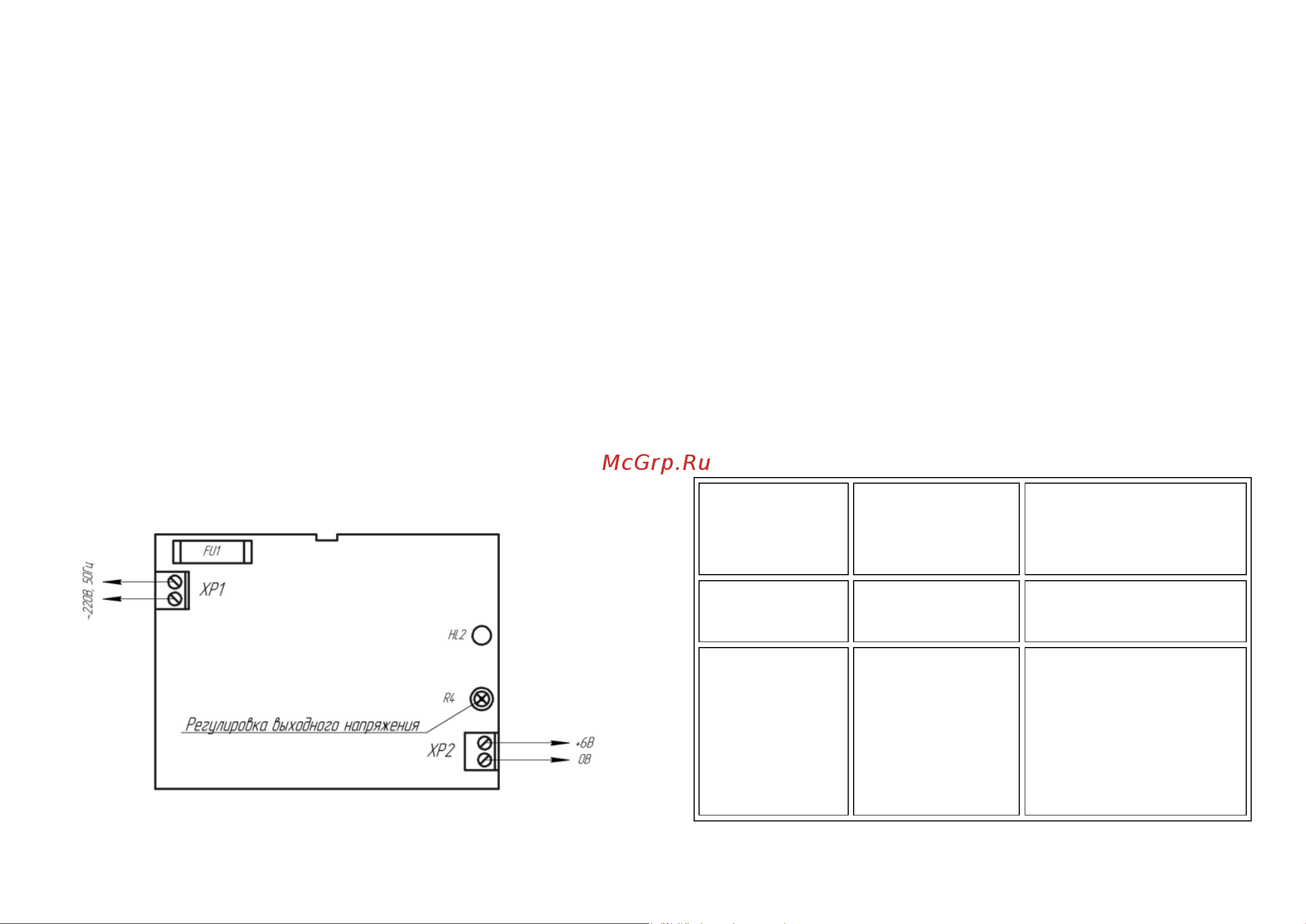

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности;

- проверьте соответствие выходного напряжения значению 6В ± 0,3В;

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
