Величина напряжения на АКБ, при котором происходит автоматическое

отключение нагрузки, В

Максимальная мощность, потребляемая от сети переменного тока, В*А (не

более)

130

13 Тип информационных выходов

Открытый коллектор

I макс = 50 мА, U макс = 35

Тип АКБ: герметичная необслуживаемая, соответствующая стандарту CEI IEC 1056-1 (МЭК 1056-1) напряжением 12 В.

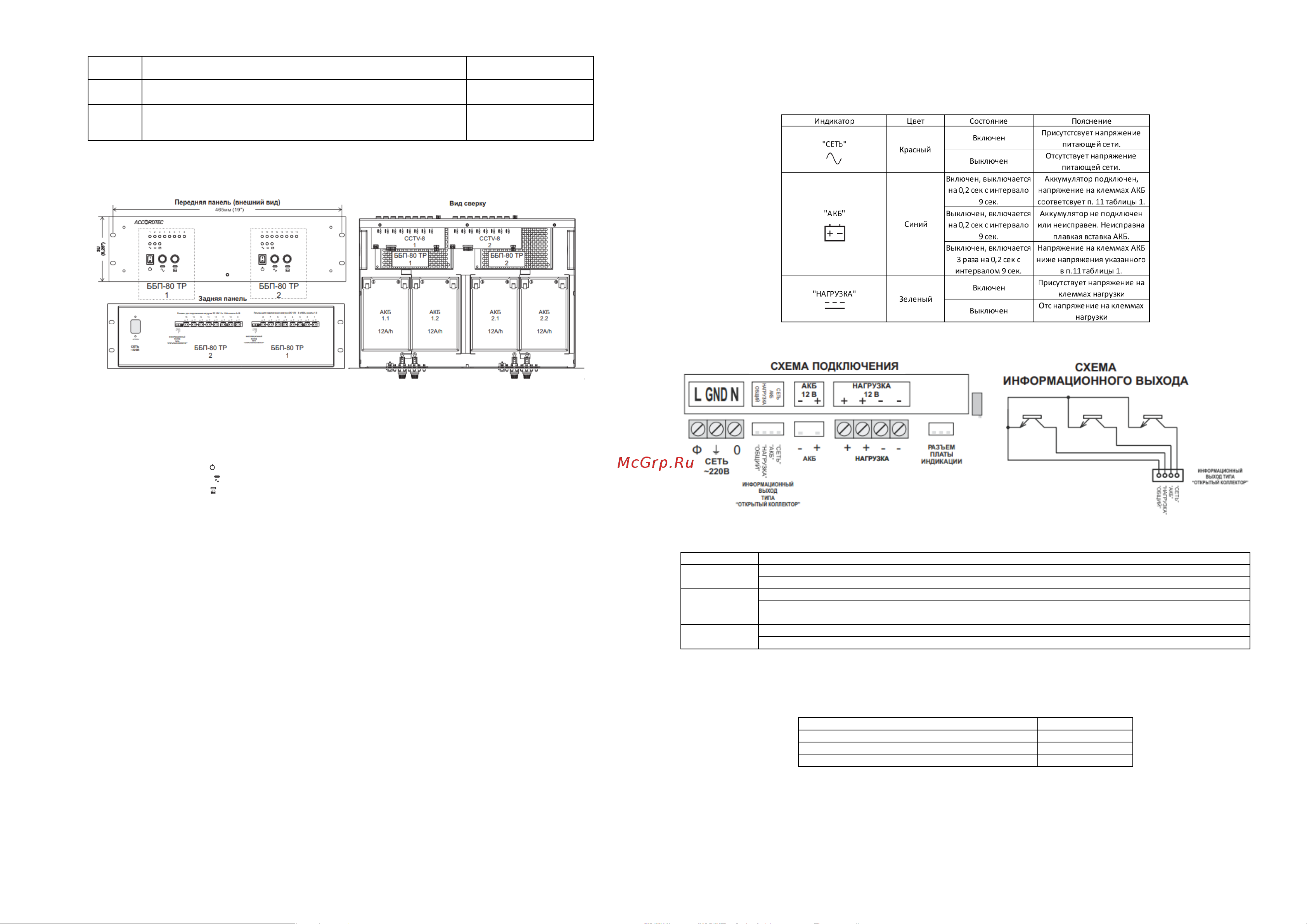

ГАБАРИТНЫЕ РАЗМЕРЫ

Габаритные размеры блока питания: 490 х 285 х 80 (мм).

Рисунок 1.

УСТРОЙСТВО И РАБОТА

На передней панели блока питания расположены:

• 16 светодиодных индикаторов зеленого цвета (1..16), которые отображают наличие напряжения на каждом канале.

• Индикатор красного цвета «СЕТЬ», указывающий на наличие напряжения питающей сети.

• Индикатор синего цвета «АКБ», указывающий на состояние АКБ.

• Индикатор зеленого цвета «НАГРУЗКА», указывающий на наличие выходного напряжения от блока бесперебойного питания.

• Переключатель «СЕТЬ» ( ), предназначенный для включения блока питания.

• Предохранитель «СЕТЬ» ( ).

• Предохранитель «АКБ» ( ).

На задней панели блока питания расположены:

• Разъемные колодки для подключения нагрузки (1..16).

• Разъем с информационными выходами состояния блока бесперебойного питания.

• Разъемы для подключения аккумуляторной батареи.

• Гнездо для подключения питающей сети.

При подаче напряжения питающей сети включается индикатор «СЕТЬ» красного цвета и выполняется тестирование блока питания

продолжительностью до 10 секунд. При этом выходное напряжение источника соответствует п.1 таблицы 1. В процессе тестирования

анализируется наличие АКБ, отсутствие на выходе короткого замыкания или перегрузки, уровень напряжения на клеммах АКБ, отсутствие

замыкания и правильность подключения клемм АКБ. Результат тестирования отображается на световых индикаторах «СЕТЬ», «АКБ», и

«НАГРУЗКА».

При наличии напряжения питающей сети осуществляется питание нагрузки и заряд АКБ. Индикатор «СЕТЬ» светится красным цветом и

указывает на наличие напряжения питающей сети. Индикатор «АКБ» светится синим цветом (гаснет а 0,2 сек каждые 9 секунд) при наличии

исправной АКБ. Индикатор «НАГРУЗКА» светится зеленым цветом и указывает на наличие выходного напряжения. Каждые 15 минут на 0,5

секунды отключается цепь заряда АКБ и выполняется проверка напряжения на клеммах АКБ. Результаты проверки АКБ отображаются

соответствующим режимом индикатора «АКБ» (см. раздел «Режимы работы световых индикаторов»).

При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. Индикатор «СЕТЬ»

гаснет. Отсутствие сети вызывает размыкание выхода открытый коллектор «СЕТЬ». Индикатор «НАГРУЗКА» светится. В данном режиме

контролируется уровень напряжения на клеммах АКБ. При снижении напряжения на клеммах АКБ ниже указанного в п.11 таблицы 1

происходит отключение нагрузки от АКБ, размыкание информационных выходов открытый коллектор «АКБ» и «НАГРУЗКА».

Дальнейшая работа источника возможна после появления сетевого напряжения.

Подготовка к работе.

• Проверить правильность произведенного монтажа в соответствии со схемой подключения (рис. 2).

• Подключить аккумуляторную батарею к клеммам «АКБ» с учетом полярности (красный провод – к клемме «+» АКБ, черный

провод к клемме «-» АКБ).

• Подать сетевое напряжение.

• Убедиться, что все три индикатора светятся и напряжения на клеммах «ВЫХОД» соответствует п.1 таблицы 1.

• Отрегулировать напряжение (при необходимости) при помощи подстроечного резистора, расположенного справа от разъема

подключения платы индикации.

• Отключить сетевое напряжение и убедиться, что источник перешел на резервное питание (индикатор «СЕТЬ» выключен,

индикаторы «АКБ» и «НАГРУЗКА» светятся).

• Закрыть крышку корпуса и опломбировать ее при необходимости.

• Заново подать сетевое напряжение (индикатор «СЕТЬ» включится).

РЕЖИМЫ РАБОТЫ СВЕТОВЫХ ИНДИКАТОРОВ

Таблица 2.

ПОДКЛЮЧЕНИЕ

Рисунок 2.

Все выходы «ОТКРЫТЫЙ КОЛЛЕКТОР» работают относительно выхода «ОБЩИЙ» информационного разъема. В таблице ниже

приведено состояние контакта при различных условиях работы.

Таблица 3.

Контакт

Описание работы

"СЕТЬ"

Разомкнут при отсутствии сетевого напряжения

Замкнут при наличии сетевого напряжения

"АКБ"

Замкнут при наличии и нормальном уровне АКБ

Разомкнут при отсутствии АКБ, либо при снижении напряжения на ее клеммах ниже допустимого уровня (см. п.11

таблицы 1)

"НАГРУЗКА"

Замкнут при наличии выходного напряжения

Разомкнут при отсутствии выходного напряжения

СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ

В состав изделия входят собственно блок питания и встраиваемые кислотные необслуживаемые аккумуляторные батареи.

Комплект поставки блока питания должен соответствовать перечню, указанному в табл. 2.

Таблица 2.

Примечание: аккумуляторные батареи в комплект поставки не входят и поставляется отдельно по заказу Потребителя.

Наименование

Кол-во

Блок бесперебойного питания

Руководство по эксплуатации

Тара упаковочная

Блок питания упакован в полиэтиленовый пакет и уложен в коробку из картона.

МАРКИРОВКА И ПЛОМБИРОВАНИЕ

Маркировка лицевой панели блока питания содержит товарный знак предприятия-изготовителя.

Маркировка внутренней поверхности корпуса содержит условное обозначение блока питания и серийный номер.

Маркировка потребительской тары содержит:

- наименование Предприятия-изготовителя (товарный знак);

- наименование и условное обозначение блока питания;

- знак соответствия.
