Для подключения прибора к сети 220В предусмотрена клемма, установленная в корпусе прибора.

Сетевой предохранитель 220В установлен в клемме. Для подключения нагрузки предусмотрены

винтовые клеммы.

Схемотехнически в приборе предусмотрена защита от короткого замыкания на выходе. Если

причина аварии устранена, то напряжение на выходе возвращается к номинальному значению.

Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки.

В ИВЭП предусмотрена индикация работы прибора, который расположен внутри корпуса. При

нормальной работе прибора он горит ровным красным светом. При отсутствии напряжения в сети

индикатор погаснет. При коротком замыкании на выходе индикатор вспыхивает раз в секунду.

Кроме того, конструкция ИВЭП-1240У предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R9. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю крышку,

отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После

чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра,

включенного в режим вольтметра. Затем установить обратно крышку.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия механических повреждений и доступа

посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

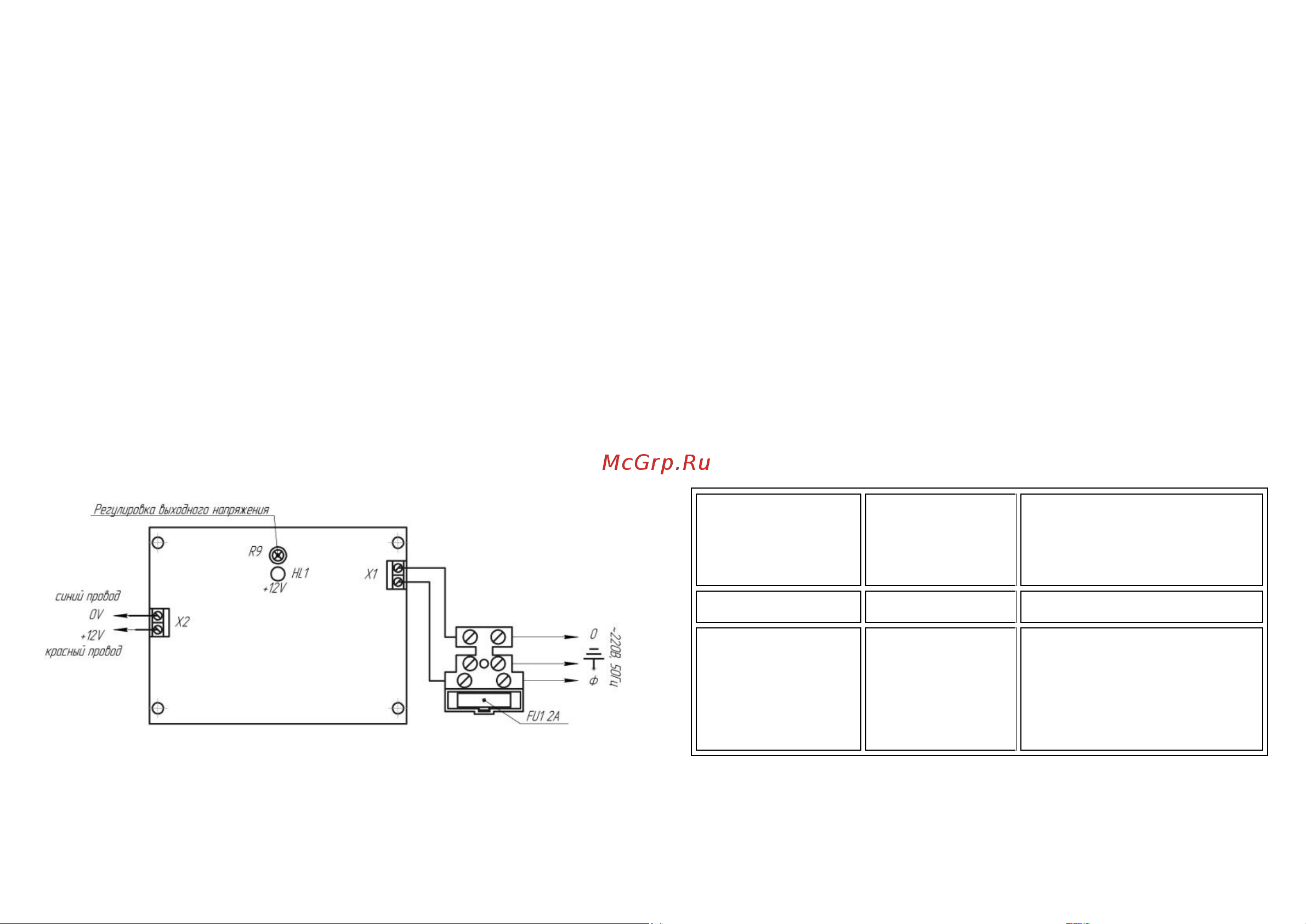

электрической соединений, «ИВЭП – 1240У», показанной на рис.1.

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения.

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод

Перегорел сетевой

предохранитель 2А.

Слишком низкое

сетевое напряжение.

Короткое замыкание

в нагрузке

Заменить предохранитель.

Проверить напряжение. Оно не

должно быть ниже 150В. Отключить

нагрузку и устранить неисправность.

2. При включении в сеть

сгорает предохранитель

Неисправен ИВЭП

Отправить ИВЭП на предприятие –

изготовитель для ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до

5÷14В с частотой около

1Гц.

Недопустимо низкое

сетевое напряжение.

Перегрузка по току

Измерить сетевое напряжение

питания, оно не должно быть ниже

150В.

Убедиться в работоспособности

ИВЭП при подключении его к

эквиваленту нагрузки на

номинальный ток (резистор ~ 20 Ом

достаточной мощности).
