Для подключения прибора к сети 220В предусмотрена выносная клемма XP1, установленная в

корпусе прибора. Сетевой предохранитель FU1 2A установлен в клемме. Для подключения нагрузки

предусмотрены винтовой клеммник XP2.

Схемотехнически в приборе предусмотрена защита от короткого замыкания на выходе. Если

причина аварии устранена, то напряжение на выходе возвращается к номинальному значению.

Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки.

В ИВЭП предусмотрена индикация работы прибора, который расположен на печатной плате. При

нормальной работе прибора он горит ровным красным светом. При отсутствии напряжения в сети

индикатор погаснет. При коротком замыкании на выходе индикатор вспыхивает раз в секунду.

Кроме того, конструкция ИВЭП-1280У предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R12. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю крышку,

отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или влево. После

чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью мультиметра,

включенного в режим вольтметра. Затем установить обратно крышку.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в настенном положении, где он защищен от механических повреждений и

доступа посторонних лиц.

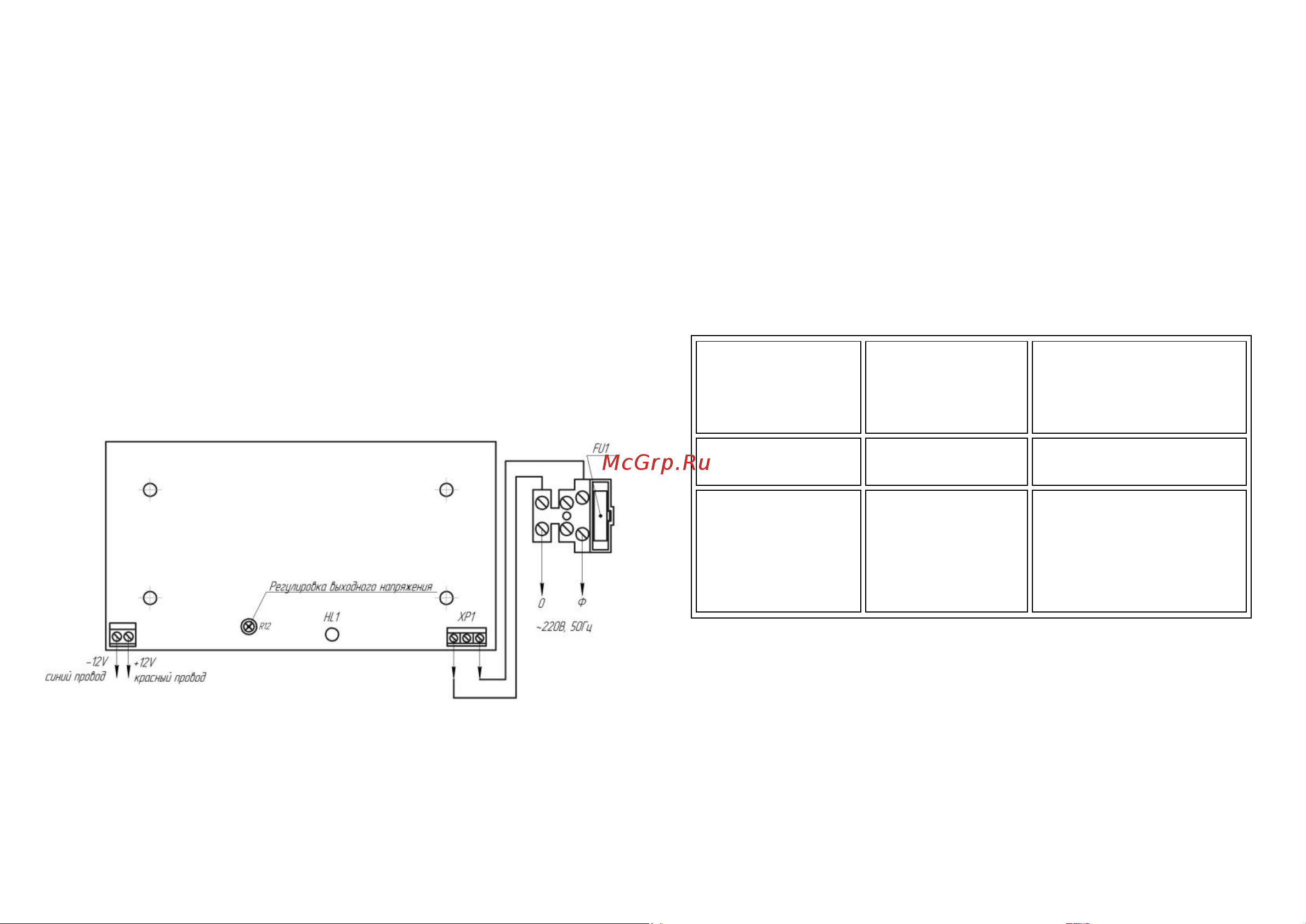

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания потребителей в соответствии со схемой

электрической соединений, показанной на рис.1.

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения.

На этом проверка закончена.

Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод

Перегорел сетевой

предохранитель 2А.

Слишком низкое

сетевое напряжение.

Короткое замыкание в

нагрузке

Заменить предохранитель.

Проверить напряжение. Оно не

должно быть ниже 150В.

Отключить нагрузку и устранить

неисправность.

2. При включении в сеть

сгорает предохранитель

Неисправен ИВЭП

Отправить ИВЭП на

предприятие – изготовитель для

ремонта.

3. При подключении

источника к сети,

выходное напряжение

пульсирует от 0 до

5÷14В. Синхронно

мигает красный

светодиод

Недопустимо низкое

сетевое напряжение.

Перегрузка по току

Измерить сетевое напряжение

питания, оно не должно быть

ниже 150В.

Убедиться в работоспособности

ИВЭП при подключении его к

эквиваленту нагрузки на

номинальный ток (резистор ~ 2

Ом достаточной мощности).
