КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. Для ввода

проводов в корпус устройства могут использоваться кабельные вводы (в комплекте).

Для доступа к контактным клеммам необходимо снять верхнюю крышку.

На печатной плате прибора установлен винтовой клеммник X1 для подключения к изделию сети

220В и клеммник Х2 для подключения нагрузки. Съёмный предохранитель номиналом 2А так же

установлен на печатно й плате устройства. На печатной плате также установлен световой индикатор

Кроме того, конструкция прибора предусматривает регулирование выходного напряже ния с

помощью подстроечного резистора R5. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для получения доступа к подстроечному резистору необходимо снять верхнюю блока

крышку, отвёрткой отрегулировать выходное напряжение путём поворота регулятора вправо или

влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с помощью

мультиметра, включенного в режим вольтметра. Затем установить обратно крышку.

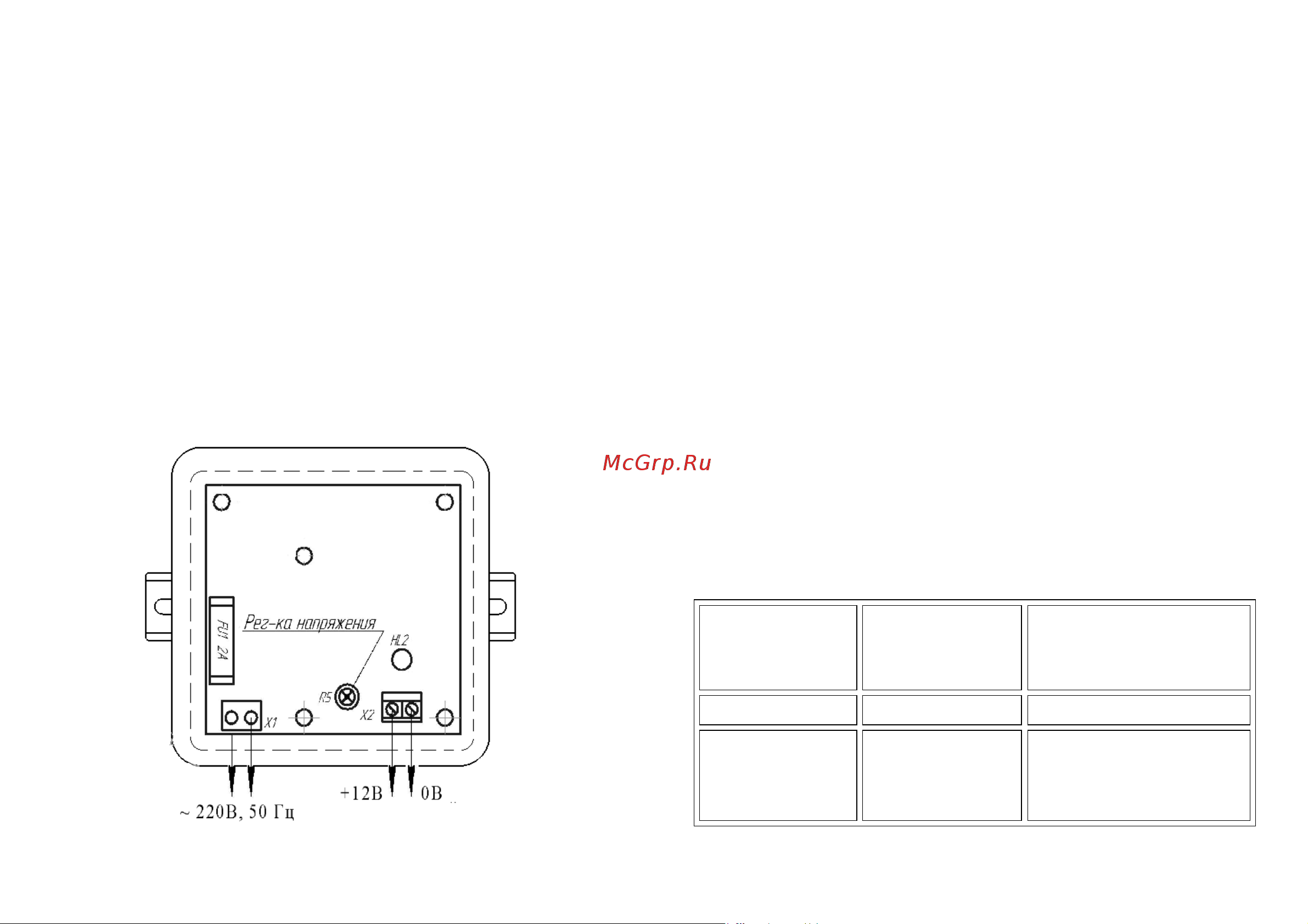

Рис. 1

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

электрической соединений «ИВЭП – 1225Р», показанной на рис.1.

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа. Закройте крышку прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод
