КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе

изделия предусмотрены выемки для его крепления к поверхности.

Контактные клеммы для подключения к ИВЭП линий питания расположенные по бокам

устройства.

На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания

220В, а также заземления, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1

в цепи 220В номиналом 2А. ИВЭП имеет световой индикатор «HL1», который красным свечением

индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке

и вспыхивает раз в одну-две секунды при токовой перегрузке выхода.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному

значению. Допускается продолжительная работа изделия в режиме короткого замыкания или

перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает

нескольких Вт. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R7. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для этого необходимо плоской отвёрткой отрегулировать выходное напряжение путём

поворота регулятора вправо или влево. После чего замерить выходное напряжение, убедиться в его

достаточном уровне с помощью мультиметра, включенного в режим вольтметра. Затем установить

прибор на место.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

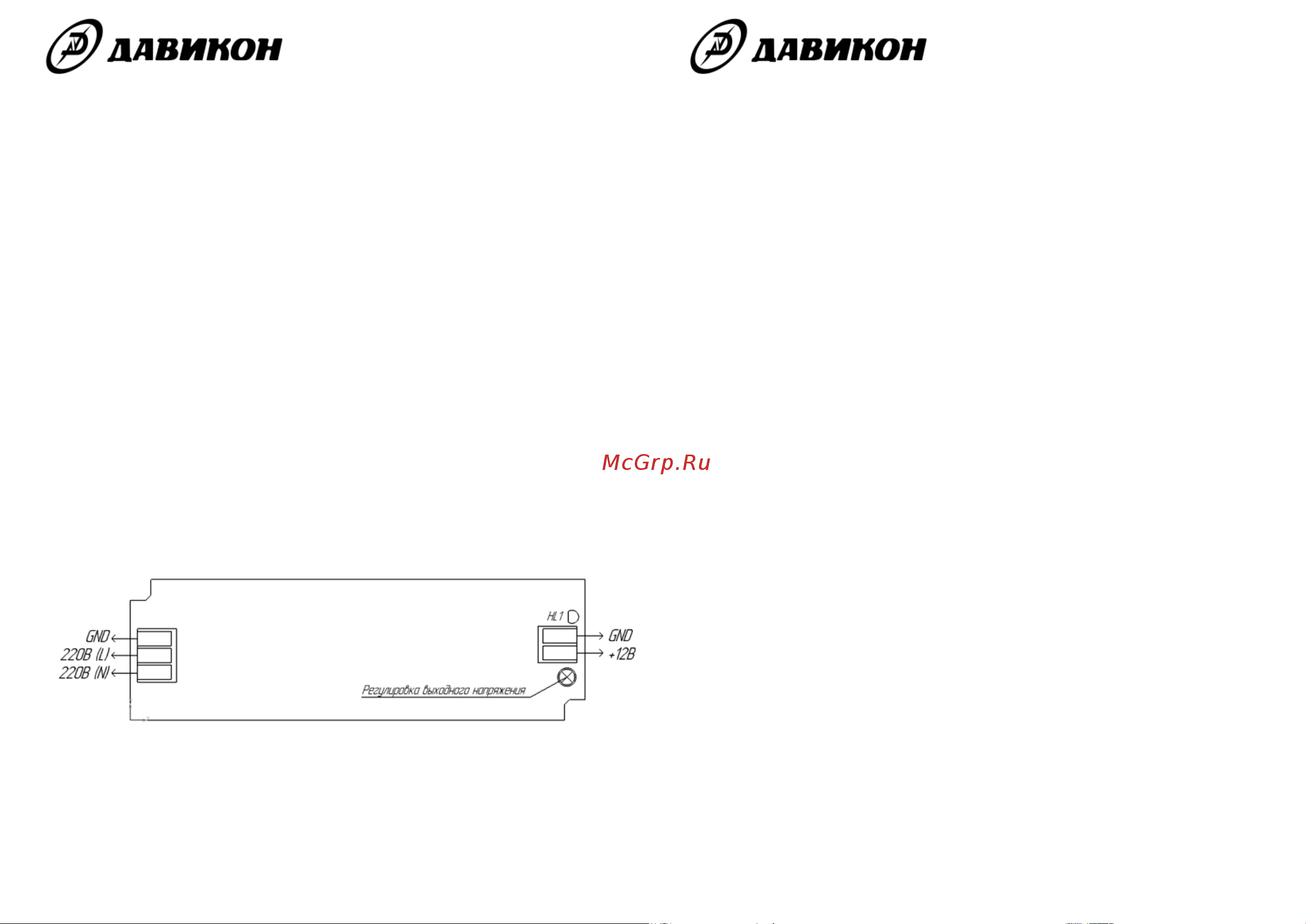

электрической соединений «ИВЭП-1280НL», показанной на рис.1.

Рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения значению 12,5±0,3В;

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

Не рекомендуется подключать устройства, имеющие потребляемый ток более 80% от

максимального выходного тока источника питания, при круглосуточном питании устройств.

Не устанавливайте источник питания под прямым солнечным светом, в помещениях с высокой

температурой, в сильно запылённых местах.

Не закрывайте вентиляционные отверстия в корпусе источника питания, помещение в котором

устанавливается блок питания должно иметь нормальную вентиляцию.

Не устанавливайте источник в сырых помещениях, не допускайте попадания воды на источник

питания.
