Источник питания имеет на передней панели световые индикаторы:

- «220В» «HL1» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при отсутствии

сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или коротком замыкании выхода. Каждое

мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая перегрузку,

устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;

- «Вых +12В, АКБ» «HL2» - индикатор зелёного цвета, индицирует наличие выходного напряжения и целостность

цепи АКБ. Горит ровным светом при наличии выходного напряжения +12В во время питания источника от сети

переменного тока или от АКБ. Светодиод гаснет при перегрузке по току или коротком замыкании в цепи нагрузки, а в

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при

его отсутствии – вручную при подключении аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,3А.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и

доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к нему,

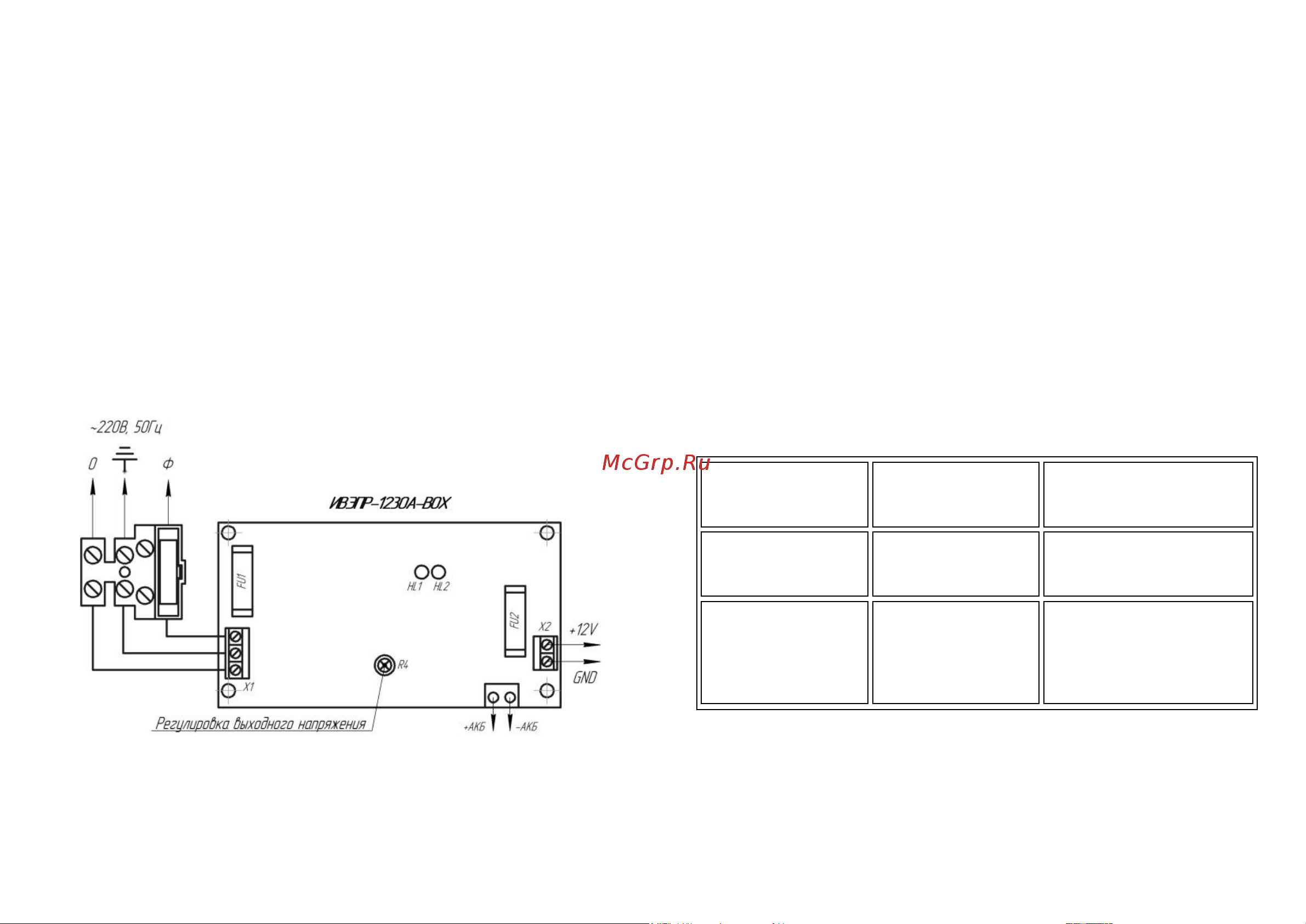

соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис.1.

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В» и «АКБ»,

свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

-подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ, Вых +12В» будет

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям «Правил

технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации

электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
