ИВЭПР имеет на передней панели световые индикаторы:

- «220В» индицирует наличие сетевого напряжения красным цветом. Индикатор не горит при

отсутствии сетевого напряжения и вспыхивает раз в две секунды при токовой перегрузке или

коротком замыкании выхода. Каждое мигание соответствует попытке восстановить напряжение на

выходе. Если неисправность устранена – напряжение на выходе восстанавливается автоматически;

- «+12В» - индикатор красного цвета, индицирует наличие выходного напряжения. Горит ровным

светом при наличии выходного напряжения во время питания ИВЭПР от сети переменного тока или

от АКБ, гаснет при перегрузке по току или коротком замыкании в цепи нагрузки, а также при

отсутствии АКБ или пропадании сети переменного тока 220В;

- «АКБ» - индицирует наличие и исправность аккумулятора и цепи заряда. При неисправности в

цепи АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ) или его отсутствии гаснет;

Допускается продолжительное время нахождения ИВЭПР в режиме короткого замыкания или

перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает

нескольких Вт.

Напряжение на выходе восстанавливается автоматически, сразу после появления сетевого

напряжения. При разряженном аккумуляторе - вручную, путем отключения, а затем снова

подключением плюсовой клеммы аккумулятора.

Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭПР в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

электрических соединений, показанной на рис. 1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно

отключать аккумулятор, сняв клемму «+».

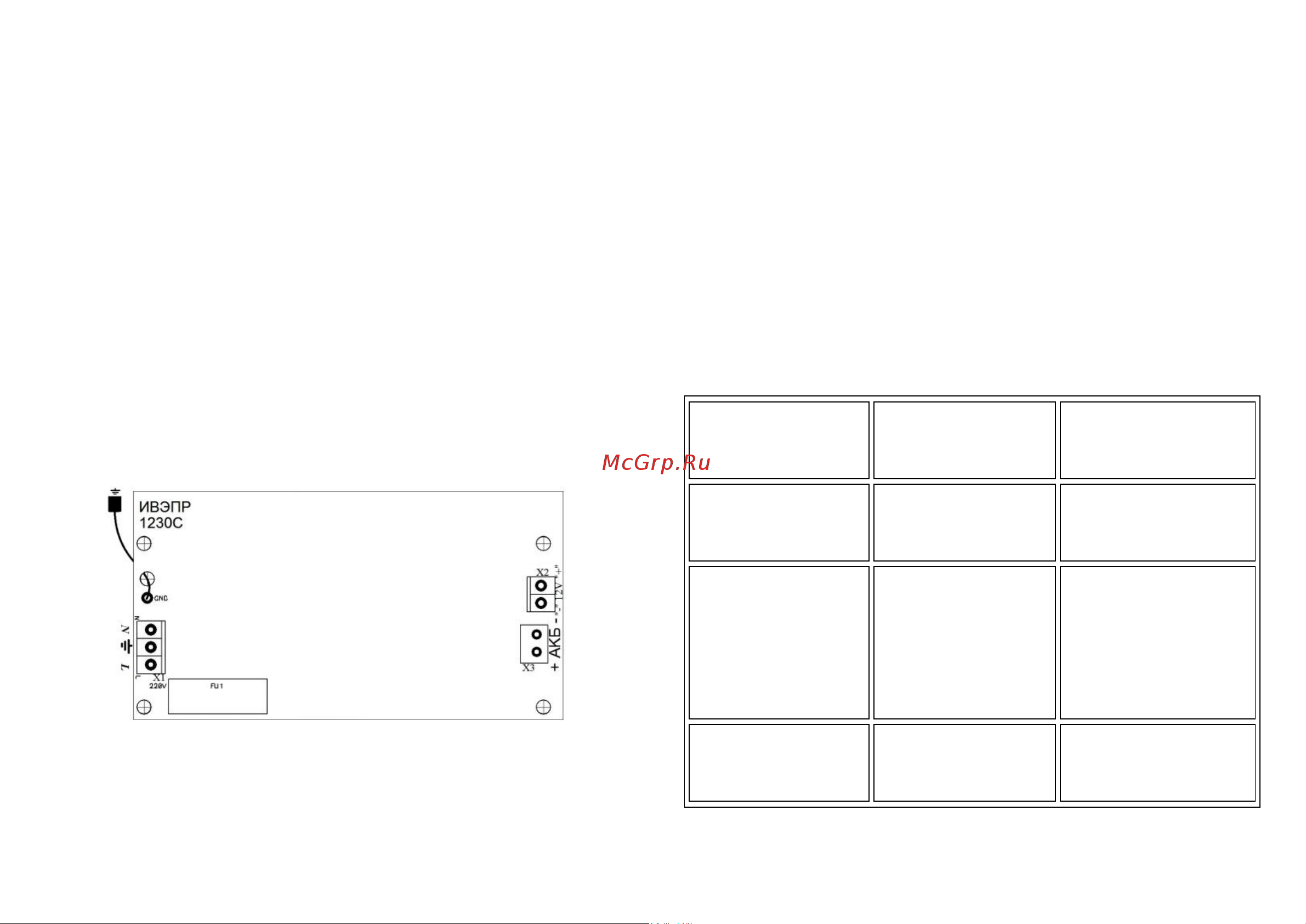

Рис. 1 Схема подключения ИВЭПР

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «220В» и

«+12В», свидетельствующие о его работоспособности.

- проверьте соответствие выходного напряжения значению 13,8±0,3В.

- подключите аккумулятор. Должен загореться индикатор «АКБ».

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикаторы «+12В» и

«АКБ» будут продолжать светиться, что свидетельствует о переходе прибора на резервное питание.

На этом проверка закончена.

Подсоедините к клеммам ИВЭПР необходимые потребители энергии.

Проверьте правильность монтажа.

Подайте сетевое напряжение и подсоедините аккумулятор. Все три индикатора должны гореть

ровным, непрерывным светом.

Закройте крышку прибора и опломбируйте ее.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР

ПРОИЗВОДИТЬ ПРИ ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ.

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ

НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ ИЗГОТОВИТЕЛЕМ.

ЗАПРЕЩАЕТСЯ ТРАНСПОРТИРОВАТЬ ПРИБОР С УСТАНОВЛЕННЫМ В НЕГО

АККУМУЛЯТОРОМ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не светится красный

светодиод «220В»

Перегорел сетевой

предохранитель 2А.

Слишком низкое или

слишком высокое сетевое

напряжение.

Заменить предохранитель

Проверить напряжение. Оно

не должно быть выше 290В и

ниже 100В

2. При включении в сеть

сгорает предохранитель

Короткое замыкание

защитного варистора.

Неисправен ИВЭПР

Заменить варистор

(PVR7D471K)

Отправить ИВЭПР на

предприятие – изготовитель

для ремонта.

3. При подключении

ИВЭПР к сети, выходное

напряжение пульсирует от 0

до 5÷14В с частотой около

1Гц. Синхронно мигает

красный светодиод «220В»

Короткое замыкание в

нагрузке, перегрузка по току

или недопустимо низкое

сетевое напряжение.

Измерить сетевое

напряжение питания, оно не

должно быть ниже 150В.

Убедиться в

работоспособности ИВЭПР

при подключении его к

эквиваленту нагрузки на

номинальный ток

(резистор ~ 3 Ом достаточной

мощности).

4. При подключении

аккумулятора не светятся

индикаторы «АКБ» и

«+12В»

Переполюсовка

аккумулятора.

Неисправность

аккумулятора.

Изменить полярность

включения аккумулятора.

Проверить напряжение на

аккумуляторе и, если оно ниже

10В, заменить аккумулятор.
