КОНСТРУКЦИЯ ПРИБОРА И ПРИНЦИП РАБОТЫ

Конструкция ИВЭП предусматривает его использование в настенном положении. В корпусе

изделия предусмотрены выемки для его крепления к поверхности, а также возможность крепления

прибора на двухсторонний скотч.

Для доступа к контактным клеммам, расположенным на печатной плате устройства, необходимо

снять две крышки, расположенные по бокам устройства.

На печатной плате расположены винтовые клеммники Х1, для подключения к изделию питания

220В, и Х2, для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В

номиналом 2А. ИВЭП имеет световой индикатор «+12В», который красным свечением индицирует

наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и

вспыхивает раз в одну-две секунды при токовой перегрузке выхода.

Если причина аварии устранена, то напряжение на выходе возвращается к номинальному

значению. Допускается продолжительная работа изделия в режиме короткого замыкания или

перегрузки, мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает

нескольких Вт. При отсутствии напряжения в сети индикатор погаснет.

Кроме того, конструкция прибора предусматривает регулирование выходного напряжения с

помощью подстроечного резистора R7. Данную функцию рекомендовано применять при достаточно

большой длине линии питания потребителя, чтобы избежать значительной просадки напряжения на

потребителе. Для получения доступа к подстроечному резистору необходимо снять клеммнуй

крышку и плоской отвёрткой отрегулировать выходное напряжение путём поворота регулятора

вправо или влево. После чего замерить выходное напряжение, убедиться в его достаточном уровне с

помощью мультиметра, включенного в режим вольтметра. Затем установить обратно переднюю

панель и клеммные крышки. Установить прибор на место.

ПОРЯДОК УСТАНОВКИ.

Установите ИВЭП в месте, где он защищен от воздействия атмосферных осадков, механических

повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих ИВЭП с источником сетевого напряжения, и

подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой

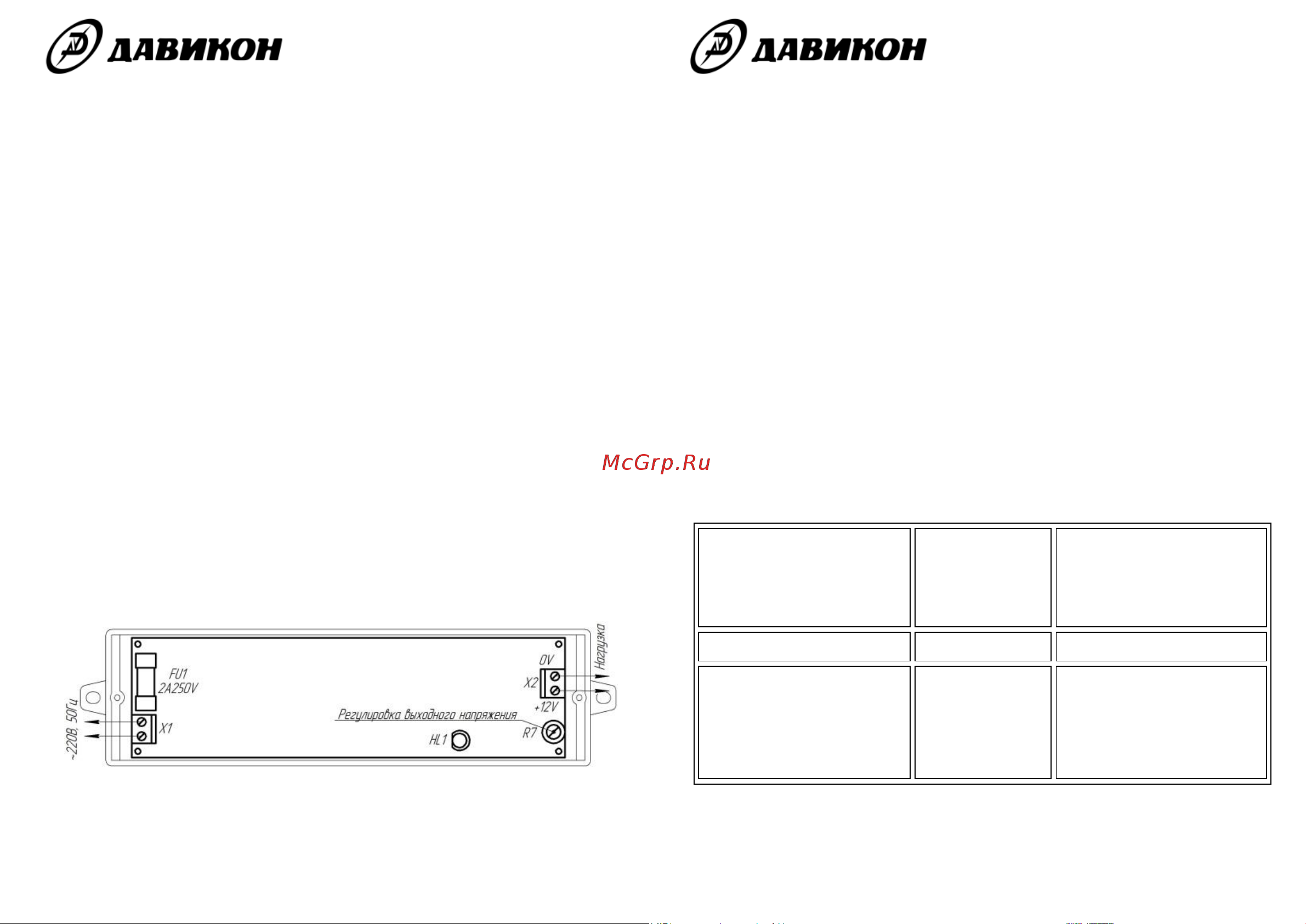

электрической соединений «ИВЭП – 1240», показанной на рис.1.

рис.1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. При этом должен загореться индикатор наличия

выходного напряжения, свидетельствующий о его работоспособности.

- проверьте соответствие выходного напряжения значению 12,5±0,3В;

На этом проверка закончена.

Подсоедините к клеммам ИВЭП необходимые потребители энергии.

Проверьте правильность монтажа. Закройте клеммные крышки прибора и опломбируйте ее.

Подайте сетевое напряжение. Индикатор наличия выходного напряжения должен гореть ровным,

непрерывным светом.

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭП должны соответствовать требованиям

«Правил технической эксплуатации электроустановок потребителей» и «Правил техники

безопасности при эксплуатации электроустановок потребителей».

ВНИМАНИЕ!

УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭП ПРОИЗВОДИТЬ ПРИ

ОТКЛЮЧЕННОМ СЕТЕВОМ НАПРЯЖЕНИИ. ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ

ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ ПРЕДУСМОТРЕННЫХ

ИЗГОТОВИТЕЛЕМ.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

1. Не горит световой индикатор

- Перегорел сетевой

предохранитель 2А.

- Слишком низкое

сетевое напряжение.

- Короткое

замыкание в

нагрузке

- Заменить предохранитель.

- Проверить напряжение. Оно не

должно быть ниже 150В.

- Отключить нагрузку и устранить

неисправность.

2. При включении в сеть сгорает

предохранитель

-Неисправен ИВЭП

-Отправить ИВЭП на предприятие

– изготовитель для ремонта.

3. При подключении источника к

сети,

выходное напряжение пульсирует

от 0 до 5÷14В с частотой около

1Гц.

Синхронно мигает красный

светодиод

-Недопустимо

низкое сетевое

напряжение.

-Перегрузка по току

- Измерить сетевое напряжение

питания, оно не должно быть ниже

150В.

- Убедиться в работоспособности

ИВЭП при подключении его к

эквиваленту нагрузки на

номинальный ток (резистор ~ 4 Ом

достаточной мощности).
