На лицевой панели источника питания расположены световые индикаторы, отображающие его состояние:

- «220В» «HL1» индикатор красного цвета, индицирует наличие сетевого напряжения 220В.

Индикатор не горит, либо мигает раз в две секунды:

- отсутствие сетевого напряжения,

- токовая перегрузка,

- короткое замыкание на выходе.

Каждое мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая

перегрузку, устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;

Гаснет:

- перегрузка по току,

- короткое замыкание в цепи нагрузки,

- нарушение целостности цепи АКБ (перегорание предохранителя F2),

- пропадание сети переменного тока 220В – при отсутствии АКБ.

Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или

перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.

Категорически запрещается переполюсовка клемм АКБ.

Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при

его отсутствии – вручную при подключении аккумулятора.

Произведите монтаж линий, соединяющих ИВЭПР с источником сетевого напряжения, и подключите к нему,

соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис.1.

При длительном отключении ИВЭПР (более суток) и при снятом напряжении 220В, целесообразно отключить

аккумулятор, сняв клемму «+».

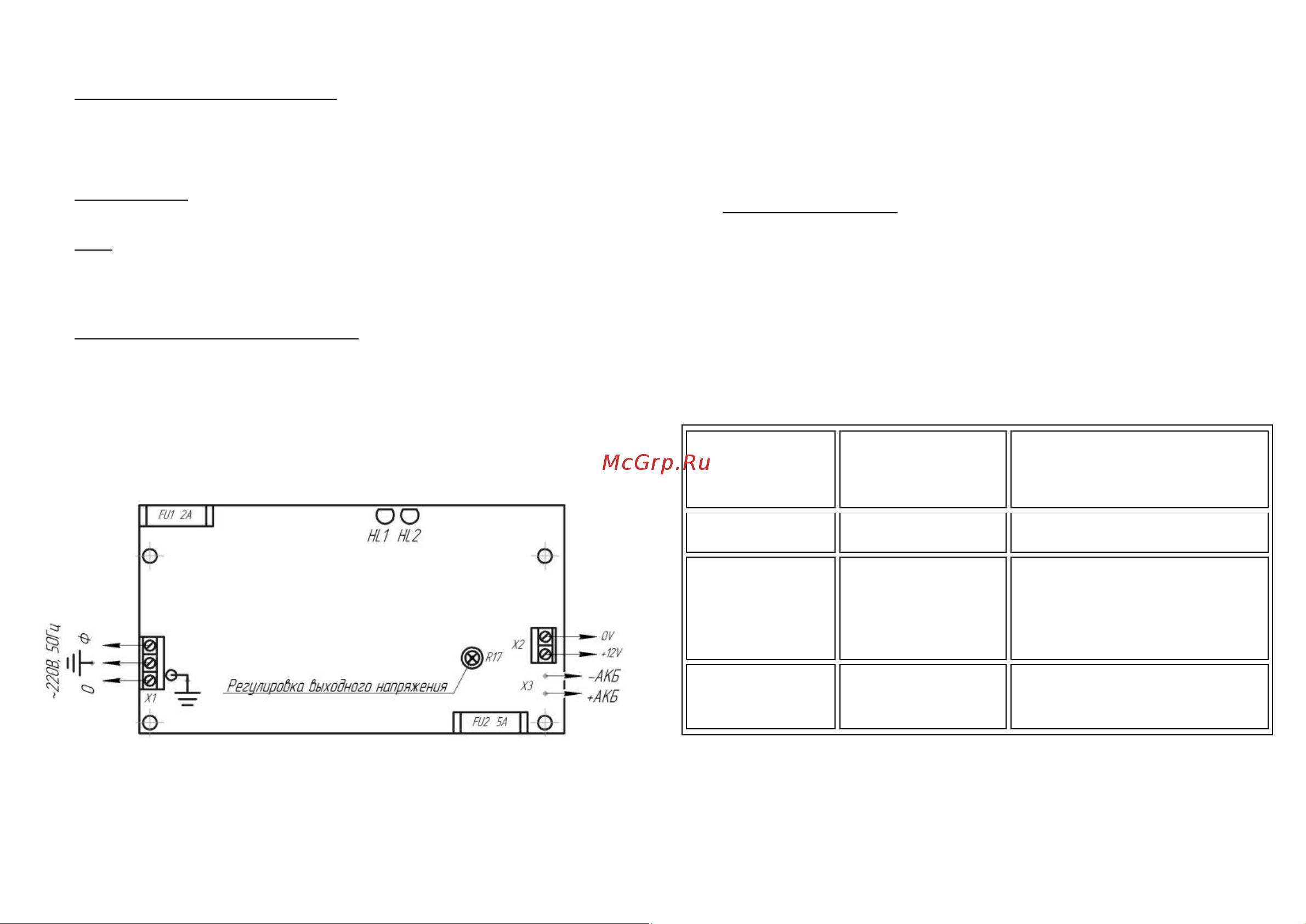

Схема подключения.

Рис. 1

ПОДГОТОВКА К РАБОТЕ

Проверьте работоспособность прибора:

- подайте сетевое напряжение 220В, 50Гц. Загорятся индикаторы «220В» и «АКБ +12В»,

- проверьте соответствие выходного напряжения значению 13,5±0,3В.

- подключите АКБ, соблюдая полярность;

- отключите сетевое напряжение 220В. Индикатор «220В» погаснет, а индикатор «АКБ +12В» будет

УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

Меры безопасности при установке и эксплуатации ИВЭПР должны соответствовать требованиям «Правил

ВНИМАНИЕ! УСТАНОВКУ, СНЯТИЕ ПРЕДОХРАНИТЕЛЯ И РЕМОНТ ИВЭПР ПРОИЗВОДИТЬ ПРИ

ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ ПЕРЕМЫЧКИ И ПЛАВКИЕ ВСТАВКИ НОМИНАЛОВ, НЕ
